Vkládání baterií do vysílače (pro verzi RC Set)
Otevřete kryt prostoru baterií na zadní straně vysílače zatlačením palcem v
místě značky. Do držáku vložte 4 čerstvé alkalické baterie nebo nabité aku-
mulátory s pečlivým dodržením správné polarity každého článku (vyznače-
no na dně). Konektor držáku zapojte do zásuvky na dně prostoru pro baterie
při dodržení správné polarity (+) červený vodič, (-) černý vodič. (Vysílač je
vybaven ochranným obvodem – pokud byste konektor zapojili obráceně,
vysílač nebude fungovat, ale nezničíte jej.)
Vřele doporučujeme používat kvalitní NiMH tužkové akumulátory s nízkým
samovybíjením, jako jsou KAVAN 2000 mAh nebo Panasonic Eneloop® s ka-
pacitou 1900 mAh.
Zatlačte kryt baterií zpět, až uslyšíte cvaknutí.
Nabíjení akumulátorů
Pokud používáte akumulátory, je třeba je před prvním vzletem nabít.
V žádném případě se nepokoušejte nabíjet primární články (zinko-uhlí-
kové nebo alkalické suché baterie), které nejsou určeny k nabíjení.
Kontrola napájení vysílače
Zapněte vysílač hlavním vypínačem a zkontrolujte, zda se rozsvítí červená
a zelená LED dioda. LED diody slouží k indikaci provozních stavů vysílače,
nikoliv hodnoty napájecího napětí. Nebezpečný pokles napájecího napětí je
signalizován zvukově - jakmile zaslechnete pípání bzučáku, ihned přistaňte
a akumulátory dobijte nebo vložte čerstvé baterie. Pokud bzučák pípá ihned
po zapnutí, v žádném případě se nepokoušejte o vzlet.
Nastavte přepínače smyslu výchylek do výchozí polohy (CH1 dole, CH2, CH3
a CH4 nahoře). Vysílač vypněte a zatím odložte stranou.
POZOR: Nemíchejte různé druhy akumulátorů nebo baterií nebo baterie čer-
stvé s částečně vybitými.
PŘÍPRAVA VYSÍLAČE K PROVOZU
BETA 1400 je v provedení RC Set dodávána s tříčlánkovou lithiumpolymero-
vou (LiPo) akumulátorovou sadou 11,1 V 1600 mAh. Sada je opatřena dvěma
konektory - nabíjecím (silovým) typu XT60, jehož prostřednictvím se připo-
juje k elektronickému regulátoru otáček v modelu, a servisním konektorem
(systému JST-XH), který umožňuje nabíječi s balancerem sledovat napětí na
jednotlivých článcích a dle potřeby je v průběhu nabíjení vyrovnávat. Sou-
částí stavebnice je automatický rychlonabíječ KAVAN C3 se síťovým napá-
jením 230 V/50 Hz. Akumulátor se pro nabíjení k tomuto nabíječi připojuje
prostřednictvím servisního konektoru.
Nabíjení pohonného akumulátoru (RTF set)
1) Do nabíječe zapojte síťový kabel.
2) Síťový kabel nabíječe zapojte do síťové zásuvky (230 V/50 Hz). Všechny
LED se rozsvítí zeleně a problikávají červeně, čímž signalizují, že nabíječ je
v pohotovostním režimu a je připraven nabíjet.
3) Servisní konektor vašeho akumulátoru (konektor systému JST-XH) zapojte
do odpovídající zásuvky na přední straně nabíječe.
4) Nabíječ začne nabíjet. LED se rozsvítí nepřerušovaným červeným svitem. Je-
-li připojen dvoučlánek, budou svítit červeně LED článku 1 (cell 1) a článku 2
(cell 2); je-li připojen tříčlánek, budou červeně svítit LED Cell 1, Cell 2 a Cell 3.
5) Jakmile je nabíjení článku dokončeno, odpovídající LED se rozsvítí zeleně.
Dvoučlánková sada je plně nabita, pokud svítí zeleně LED Cell 1 a Cell 2;
tříčlánková sada je plně nabita, pokud svítí zeleně LED Cell 1, Cell 2 a Cell 3.
6) Akumulátor odpojte od nabíječe; LED budou svítit zeleně, čímž signalizují,
že nabíječ je v pohotovostním režimu a je připraven nabíjet další akumu-
látor. Pokud nebudete nabíjet, nabíječ odpojte ze sítě.
POZOR: Nabíjet je možno vždy jen jednu sadu - buď dvoučlánkovou (zapo-
jenou do výstupu 2S), nebo tříčlánkovou (zapojenou do výstupu 3S). NELZE
nabíjet dvě sady najednou.
POZOR: Nabíječ vždy nejprve připojte k síťové zásuvce a teprve poté připo-
jujte nabíjený akumulátor. Nabíječ i akumulátor umístěte na nehořlavou a
nevodivou podložku v dostatečné vzdálenosti od hořlavých předmětů.
Během nabíjení neponechávejte nabíječ a akumulátor bez dozoru. Nabíjení
okamžitě přerušte odpojením akumulátoru od nabíječe, pokud během nabí-
jení zaznamenáte rychlé zvýšení teploty akumulátoru (pravidelně kontroluj-
te teplotu dotekem ruky, akumulátor může být ke konci nabíjení “vlažný”, ale
nesmí být horký) nebo zvětšování jeho objemu.
NABÍJENÍ POHONNÝCH AKUMULÁTORŮ

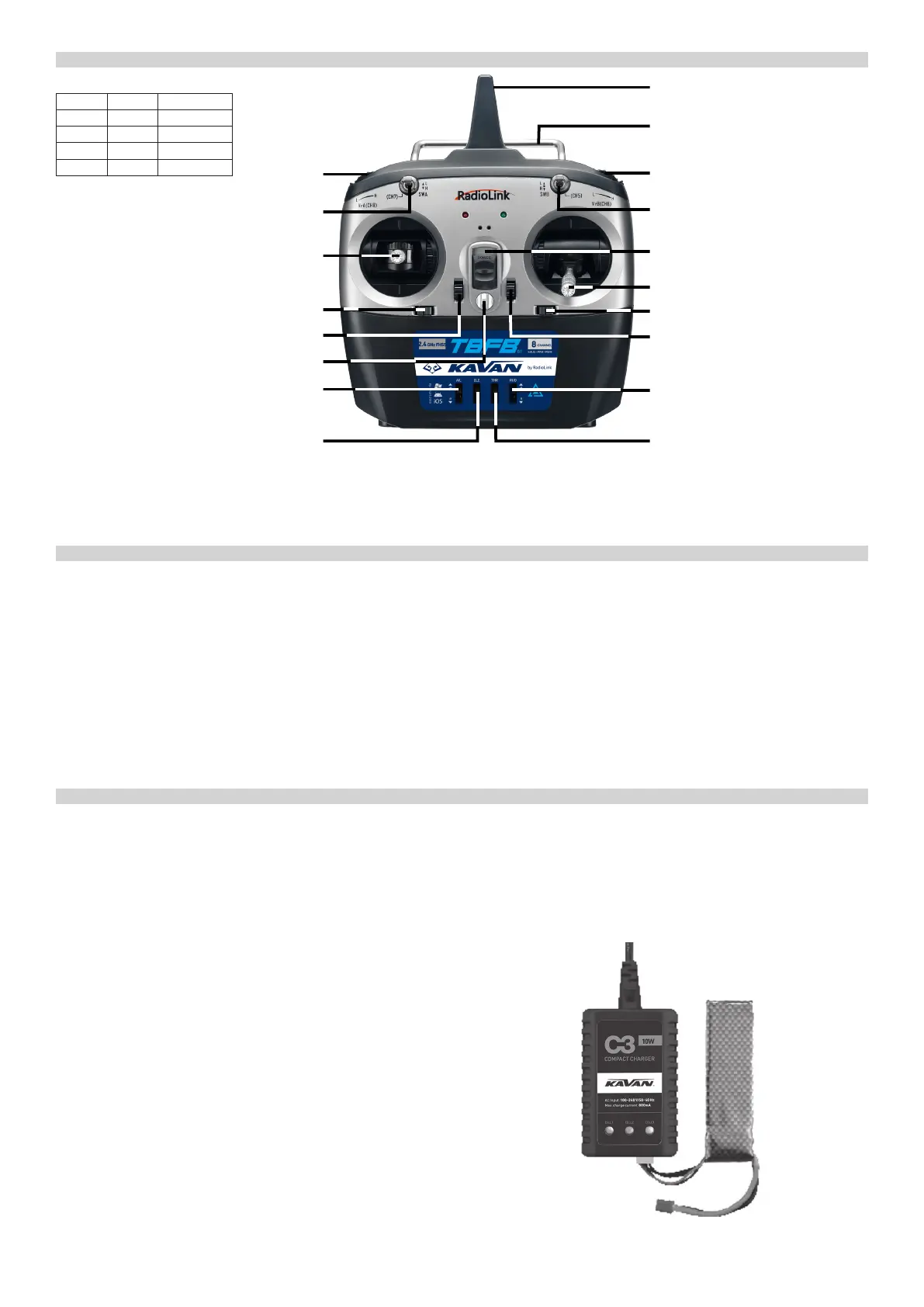

OVLÁDACÍ PRVKY VYSÍLAČE T8FB
Nastavení přepínačů smyslu výchylek BETA 1400
Kanál Funkce BETA 1400
AIL (CH1) Křidélka R (Dole)
ELE (CH2) Výškovka N (Nahoře)
THR (CH3) Plyn N (Nahoře)
RUD (CH4) Směrovka N (Nahoře)
Vysílač
Systém: 2.4GHz FHSS
Frekvenční pásmo: 2,400-2,4835 GHz
Vyzářený výkon: <20 dBm (Tx)/<4 dBm (BT)
Napájení: 4,8-11,1 V (4x AA alkalické baterie nebo NiMH akumulátory, 2S
nebo 3S Li-Po)
Přijímač (2.4GHz FHSS)
Frekvenční pásmo: 2,400-2,4835 GHz
Vyzářený výkon: -
Dosah: cca 500 m na zemi, cca 1000 m ve vzduchu
Napájení: 4,8-10,0 V
Rozměry: 48,5x21x11 mm / Hmotnost: 7 g
Otočný knoík VrA
(CH8)
Přepínač A (SwA, CH7)
Ovladač výškovky/směrovky /(Mód1)/
Ovladač plynu/směrovky (Mód 2)
Trim směrovky
Trim výškovky (Mód 1)/Trim plynu (Mód 2)
Oko pro popruh
Přepínač smyslu výchylek křidélek (AIL)
Přepínač smyslu výchylek výškovky (ELE)
Anténa
Rukojeť vysílače
Otočný knoík VrB (CH6)
Přepínač B (SwB, CH5)
Hlavní vypínač
Ovladač plynu/křidélek (Mód 1)/
Ovladač výškovky/křidélek (Mód 2)
Trim křidélek
Trim plynu (Mód 1)/Trim výškovky (Mód 2)
Přepínač smyslu výchylek směrovky (RUD)
Přepínač smyslu výchylek plynu (THR)
