4
PŘEDLETOVÁ PŘÍPRAVA
Kontrola nastavení modelu
1. Ujistěte, že je ovladač plynu na vysílači zcela dole, vysílač je zapnutý a svítí
obě indikační LED na jeho předním panelu. Všechny trimy nastavte do stře-
dové polohy. K regulátoru otáček v modelu připojte pohonný akumulátor -
červená LED dioda na přijímači musí svítit. Pokud nesvítí nebo bliká, je třeba
provést tzv. párování vysílače a přijímače - viz dodatek na str. 6.
2. Kontrola neutrální polohy a smyslu výchylek kormidel
Správné nastavení přepínačů smyslu výchylek pro vysílač KAVAN T8FB
najdete u popisu ovládacích prvků vysílače na str. 3 tohoto návodu.
Správné nastavení přepínačů smyslu výchylek pro vysílač KAVAN T8FB najde-
te u popisu ovládacích prvků vysílače na str. 3 tohoto návodu. Zkontrolujte,
zda se křidélka, směrovka a výškovka nacházejí v neutrální (středové) poloze,
pokud jsou v neutrálu jejich ovladače na vysílači a příslušné trimy ve středu.
Tj. výškovka a směrovka musejí být v rovině s vodorovným stabilizátorem
resp. s kýlovkou a odtoková hrana křidélek musí být v rovině s odtokovou
hranou křídla. Pokud tomu tak není, opatrně povolte stavěcí šroub na varia-
bilní koncovce na páce daného kormidla a nastavte délku táhla tak, aby dané
kormidlo bylo v neutrálu. Na stavěcí šroub naneste kapku prostředku pro za-
jišťování šroubových spojů a stavěcí šroub opět pečlivě dotáhněte.
POZOR: Pokud by za letu došlo k uvolnění táhla, model se může stát částeč-
ně nebo zcela neřiditelným a může dojít k havárii. Při případném nastavování
proto pracujte velmi pečlivě. Čas od času také kontrolujte stav táhel a ujistěte
se, že jsou spolehlivě upevněna k pákám serv.
3. Zkouška ovládání křidélek
A) Pokud nyní vychýlíte ovladač křidélek na vysílači směrem doleva, při po-
hledu na model zezadu se musí levé křidélko vychýlit nahoru a současně
pravé křidélko dolů.
B) Při vychýlení ovladače doprava se musí vychýlit levé křidélko dolů a pravé
nahoru. (Platí jednoduché pravidlo: Křidélko na té straně modelu, na kte-
rou vychylujete ovladač, se musí vychylovat nahoru.)
C) Ovladač křidélek vraťte do neutrálu (středové polohy) - křidélka se vrátí
do neutrální polohy, jejich odtoková hrana je v rovině s odtokovou hranou
křídla.
Pozn.: Pokud by se křidélka pohybovala v opačném smyslu, přepněte přepí-
nač smyslu výchylek na vysílači (AIL).
Pozn.: Máte-li vysílač s uspořádáním ovladačů v Módu 1, je ovladač plynu
vpravo. Na vysílači s ovladači uspořádanými v Módu 2 je plyn vlevo.
4. Zkouška ovládání směrovky
A) Pokud nyní vychýlíte levý ovladač na vysílači (směrovka) doleva, při pohle-
du na model zezadu se musí směrovka vychýlit doleva.
B) Při vychýlení ovladače směrovky vpravo se směrovka musí vychýlit doprava.
C) Ovladač směrovky vraťte do neutrálu (středové polohy) - směrovka se vrá-
tí do neutrální polohy, její odtoková hrana je v podélné ose trupu, v rovině
s kýlovkou.
Pozn.: Pokud by se směrovka pohybovala v opačném smyslu, přepněte pře-
pínač smyslu výchylek na vysílači (RUD).
5. Zkouška ovládání výškovky
A) Na vysílači v Módu 1 je ovladač výškovky vlevo, v Módu 2 napravo. Pokud
nyní vychýlíte ovladač výškovky dolů, při pohledu na model zezadu se
musí výškovka vychýlit nahoru - tzv. přitažení.
B) Při vychýlení ovladače výškovky nahoru se výškovka musí vychýlit dolů -
tzv. potlačení.
C) Ovladač výškovky vraťte do neutrálu (středové polohy) - výškovka se vrátí
do neutrální polohy, v rovině s vodorovným stabilizátorem.
Pozn.: Pokud by se výškovka pohybovala v opačném smyslu, přepněte pře-
pínač smyslu výchylek na vysílači (ELE).
6. Velikost výchylek kormidel
Pokud jste se řídili postupem popsaným v kapitole věnované stavbě modelu,
máte nyní již automaticky nastaveny správné velikosti výchylek všech kormi-
del, které jsou dány poměrem délky pák serva a délky pák kormidel (uvedeny
ve sloupci „Normální výchylky”). Vždy je nejlepší dosáhnout požadovaných
výchylek čistě mechanickou cestou - a to i v případě, že máte počítačovou
RC soupravu, která dovoluje velikost výchylek nastavovat programově. Má-
te-li počítačovou RC soupravu, můžete použít funkci „Dvojí výchylky” (D/R,
Dual Rate) pro získání ještě „tupějšího” nastavení, kdy BETA 1400 bude dale-
ko hodnější (uvedeno ve sloupci „Zmenšené výchylky”). Stejného výsledku
dosáhnete posunutím táhel na pákách serv blíže ke středu páky.
A. RC souprava s jedním kanálem pro křidélka
Kormidlo Zmenšené výchylky Normální výchylky Expo*
Křidélka 7 mm nahoru a dolů 10 mm nahoru a dolů 10-20%
Směrovka 10 mm vlevo a vpravo 12 mm vlevo a vpravo 0-10%
Výškovka 6 mm nahoru a dolů 8 mm nahoru a dolů 20-30%
B. RC souprava s křidélky ovládanými 2 kanály
Kormidlo Zmenšené výchylky Normální výchylky Expo*
Křidélka 8 mm nahoru/4 mm dolů 10 mm nahoru/5 mm dolů 10-20%
Křidélka
(Brzda)
13 mm nahoru 13 mm nahoru -
Směrovka 10 mm vlevo a vpravo 12 mm vlevo a vpravo 0-10%
Výškovka 6 mm nahoru a dolů 8 mm nahoru a dolů 20-30%
Výškovka
(Brzda)
2 mm nahoru 2 mm nahoru -
*Expo – nastavte pro zmenšení citlivosti okolo neutrálu (Futaba, Hitec, Radiolink,
Multiplex: -10/-20, Graupner: +10/+20 atd.)
INSTALACE RC SOUPRAVY

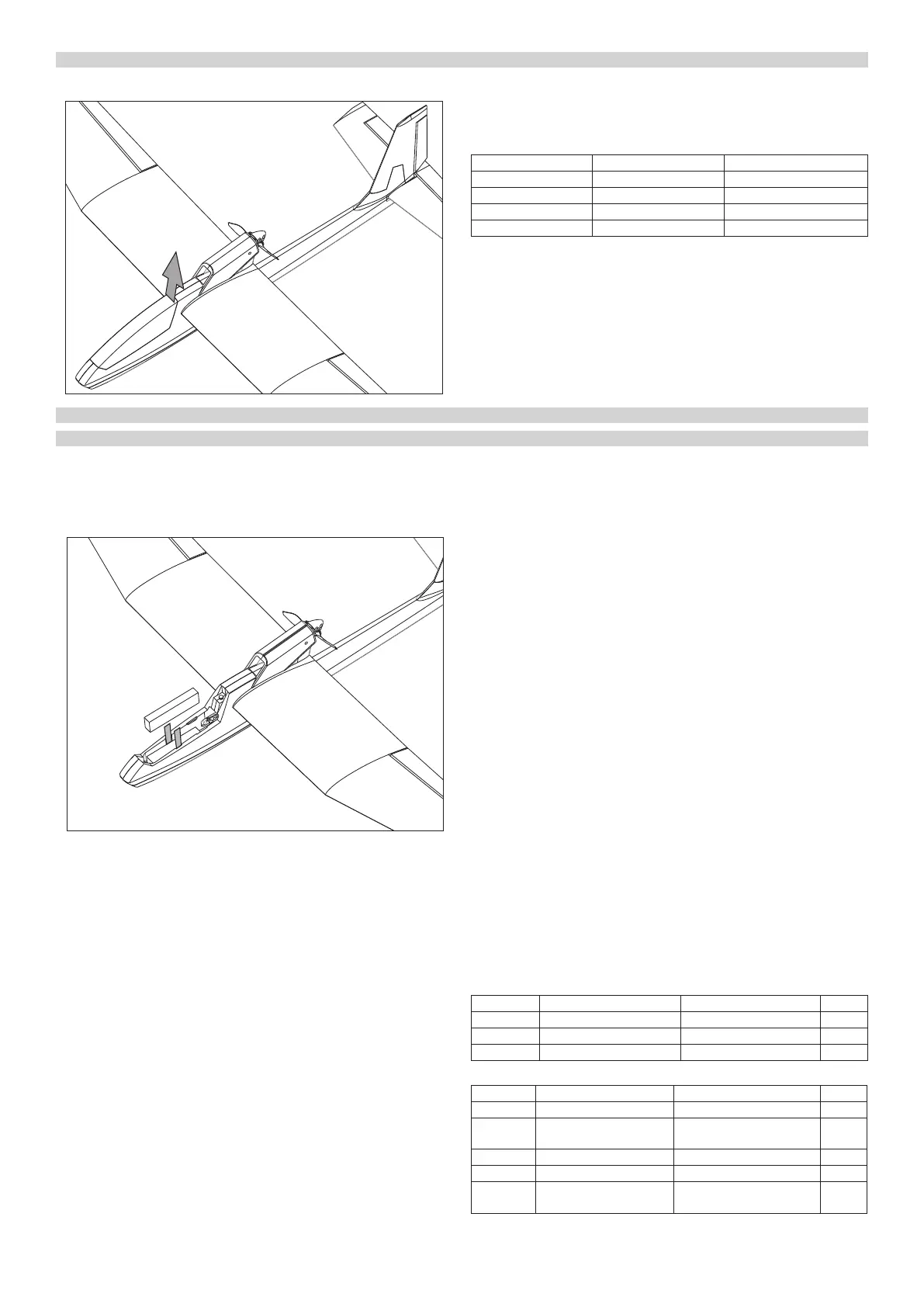

Nyní zbývá upevnit a zapojit přijímač, serva a elektronický regulátor otáček. 1. Sejměte kryt kabiny zvednutím jeho zadní části přidržované na místě mag-
netem.
2. Dle návodu k obsluze vaší RC soupravy zapojte kabely serv, regulátoru
otáček do přijímače – tabulka ukazuje zapojení přijímače při použití RC
soupravy T8FB dodávané v RTF setu:
Označení kabelu Funkce Kanál přijímače (T8FB)
AILE Křidélka CH1
ELEV Výškovka CH2
ESC Plyn CH3
RUDD Směrovka CH4
3. Přijímač vložte do prostoru v zadní části kabiny a upevněte k trupu např.
kouskem samolepícího suchého zipu.
4. Pohonný akumulátor budete vkládat do přídě, upevňuje se pomocí pásku
suchého zipu - s tím vyčkejte až na kontrolu polohy těžiště popsanou v
následující kapitole.
POZOR: Vždy nejprve zapínejte vysílač a teprve potom připojujte po-
honný akumulátor. Od této chvíle vždy s modelem zacházejte tak, jako
kdyby se mohly motor a vrtule kdykoliv roztočit!
