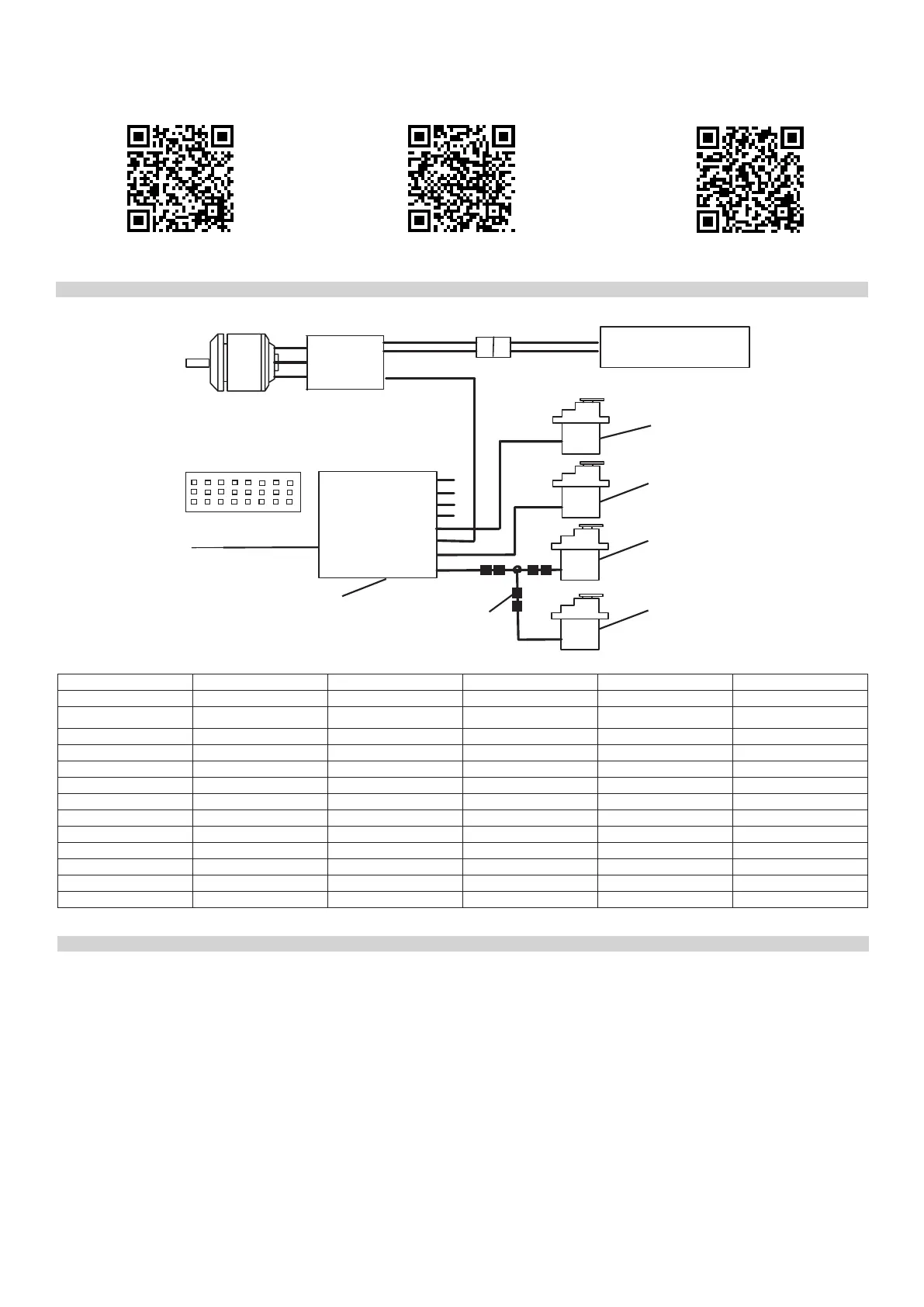

T8FB full manual - English T8FB Anleitung- Deutsch T8FB celý návod - Česky
Receiver
aerial
Receiver
Aileron servo
Elevator servo
Rudder servo
Binding button
CH8
CH7
CH6
CH5
CH4
CH3
CH2
CH1
Motor
ESC
Red (+)
Black (-)
Red (+)
Black (-)
Power pack
Aileron servo
Y-cable
CH8
CH7
CH6
CH5
CH4
CH3
CH2
CH1
Signal
(+)
(-)
Receiver Přijímač Prijímač Empfänger Odbiornik Vevő
Receiver aerial Přijímačová anténa Prijímačová anténa Empfangsantenne Antena odbiornika Vevő antenna
Binding button Tlačítko párování Tlačítko párovanie Binding-Taste Przycisk bindowania Bindelő gomb
Y-cable Y-kabel Y-kabel V-kabel Kabel Y Y- kábel
(CH1) Aileron servo L Servo křidélek L Servo krídielok Ľ Querruderservo L Lewe serwo lotek Csűrő szervó Baloldali
(CH1) Aileron servo R Servo křidélek P Servo krídielok P Querruderservo R Prawe serwo lotek Csűrő szervó Jobboldali
(CH2) Elevator Servo Servo výškovky Servo výškovky Höhenruderservo Serwo steru wysokości Magassági szervó
(CH3) ESC Regulátor otáček Regulátor otáčok Regler Regulator obrotów Fordulatszám szabályzó
(CH4) Rudder Servo Servo směrovky Servo smerovky Ruderservo Serwo steru Oldalkormány szervó
Motor Motor Motor Motor Silnik Motor
Electronic speed controller (ESC) Regulátor otáček Regulátor otáčok Elektronische Regler Regulator Obrotów Fordulatszám szabályzó
Li-Po ight pack Pohonný akumulátor Li-Po Pohonný akumulátor Li-poly Li-Po Akku Pakiet LiPo LiPo akkupakk
Red (+) Červený (+) Červený (+) Rot (+) Czerwony (+) Piros(+)
Black (-) Černý (-) Čierny (-) Schwarz (-) Czarny (-) Fekete(-)
Receiver Aerial / Přijímačové antény / Empfangsantennen / Prijímačové antény
The receiver aerial should be positioned in such a manner the active part (the last
30 mm with a translucent insulation) was as straight as possible.
The black (or dark grey) part of the aerial is a feeder (coaxial cable) that does not
take any part in the signal reception. You can bend it if necessary - carefully and not
in a sharp angle - a gentle arc is what are we looking for here.
The aerial should be secured e.g. to the side of fuselage with strips of sticky tape.
The active part of the aerial has to be located as far as possible from conductive
parts of your model (wires, battery pack...).
Anténu přijímače umisťujte tak, aby její aktivní část (posledních 30 mm kablíku s
průsvitnou izolací) byla rovná. Černá část antény je anténní svod (koaxiální kabel),
který nemá na funkci antény vliv, a je možno jej v případě potřeby ohýbat. Samo-
zřejmě pouze opatrně a nikoliv v ostrém úhlu. Anténa ani anténní svod nesmějí být
nijak mechanicky namáhány, v modelu je vhodné je upevnit kouskem samolepící
pásky např. k bočnici trupu.
Aktivní část antény je třeba umisťovat co nejdále od vodivých předmětů (kabely,
akumulátory apod.).
Die Empfänger Antenne sollte in der Weise positioniert werden, dass der aktive Teil
(die letzten 30 mm mit durchsichtiger Hülle) so gerade als möglich verlegt wird.
Der schwarze (oder dunkelgraue) Teil der Antenne ist coaxial Kabel, das keinen
Anteil hat am Empfang des Sendersignals. Sie können es biegen falls notwendig –
aber nicht im engen, scharfen Winkel.
Die Antenne sollte gesichert werden z. B. an der Seite des Rumpfes mit einem Kle-
beband.
Der aktive Teil der Antenne sollte so weit wie möglich entfernt von elektronischen
Teilen ihres Modells (Drähten, Akkupacks, etc.) angebracht werden.
Anténu prijímača umiestňujte tak, aby jej aktívna časť (posledných 30 mm kábliku
s priesvitnou izoláciou) bola rovná. Čierna časť antény je anténny zvod (koaxiálny
kábel), ktorý nemá na funkciu antény vplyv, a je možné ho v prípade potreby ohý-
bať. Samozrejme len opatrne a nie v ostrom uhle. Anténa ani anténny zvod nesmú
byť nijako mechanicky namáhané, v modeli je vhodné ich upevniť kúskom samo-
lepiacej pásky napr. k bočnici trupu.
Aktívnu časť antény je potrebné umiestňovať čo najďalej od vodivých predmetov
(káble, akumulátory a pod).
Receiver / Přijímač / Empfänger / Prijímač
To Next Page
