Shaft Grounding Units 集電装置
1．Notice 概要
The purpose of the shaft grounding unit pertaining to EVK protect corrosion on the shaft sleeve around the stern
tube sealing. Also EAGLE PAINT or equivalent insulation paint should be painted for against corrosion.
EVK 型船尾管シールに付属しております集電装置は、船尾管シール装置の軸スリーブ又は軸の電食防止を目的
としております。尚、本集電装置だけでは電食を完全に防止できるとは限りませんので、必ずイーグルペイント(防
食塗料)の塗布も同時にお願いいたします。

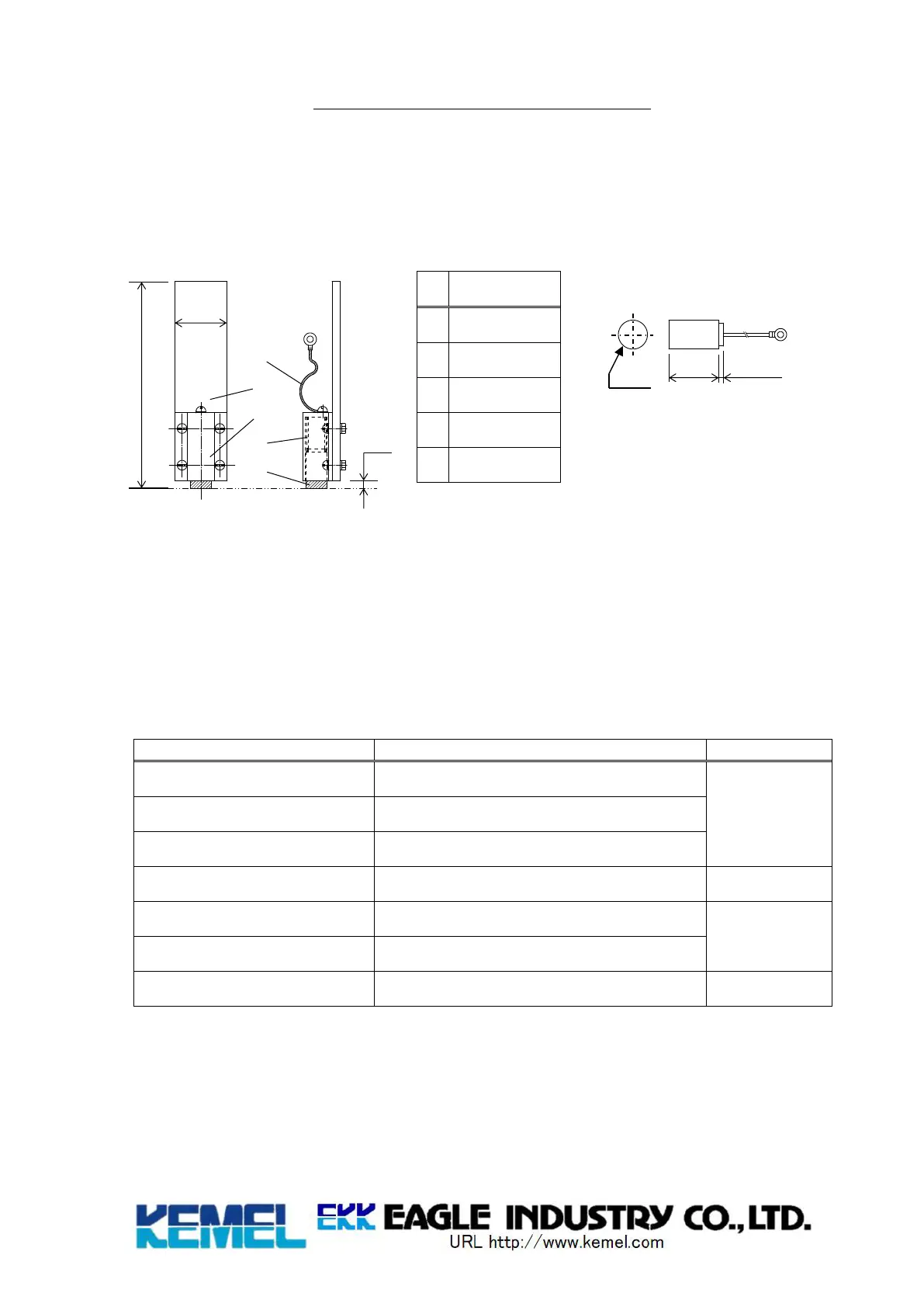

2．Structure 構造
3．Installation 取付
A grounding unit should be installed by bolts at a place for easy maintenance after machining on an optional
position of plate, and a clean place so as not to be dirty or corroded with oil and sea water etc.
集電装置はプレートの任意の位置に穴を開け、ボルト等で、できるだけシール装置直近の点検しやすい場所に
設置してください。性能保持の為、海水や油分・腐食など無い様に清掃してください。
The sliding surface should be kept smooth without rough surface.
カーボンブラシがしゅう動する面は凹凸や面荒れの無い滑らかな面としてください。
The distance A is adjusted about 5～8mm.
A 部の隙間は 5～8mm を目安に取り付けてください。
4．Maintenance メンテナンス
Check a outside of carbon brush
カーボンブラシの外観確認
Check a shaft sleeve surface
軸スリーブの状態確認
Dirt and corrosion
汚れや腐食が無いこと
Check a lead wire
リード線の状態確認
Break of a lead wire
リード線が切断されていないこと
Check a coil spring operation
スプリングの可動確認
Smooth movement of a coil spring
カーボンブラシを押込み滑らかに動くこと
The screw looseness
各部のネジに緩みが無いこと
Cleaning on the sliding surface sufficiently
軸スリーブとブラシしゅう動面を十分に清掃
Check a carbon brush length
カーボンブラシの残量確認
Allowable length is over 17mm
カーボンブラシの長さ B が 17mm 以上のこと
5．Replacement 交換部品
The life of a carbon brush is around 1 to 3 years, so replace it urgently when worn down to under 17mm.
Please check a coil spring operation when carbon brush is changed.
カーボンブラシが 17mm 以下に摩耗した場合、すみやかに交換してください。耐用期間は概ね 1～3 年ですが、使
用状況によりますので目安としてください。
カーボンブラシ交換時、スプリングも確認の上、錆が発生したり、動きが渋い場合は合わせて交換してください。
B： Original length 初期値 35mm
Allowable length 許容値 17mm
Detail of carbon brush (Image)
カーボンブラシ (イメージ)
