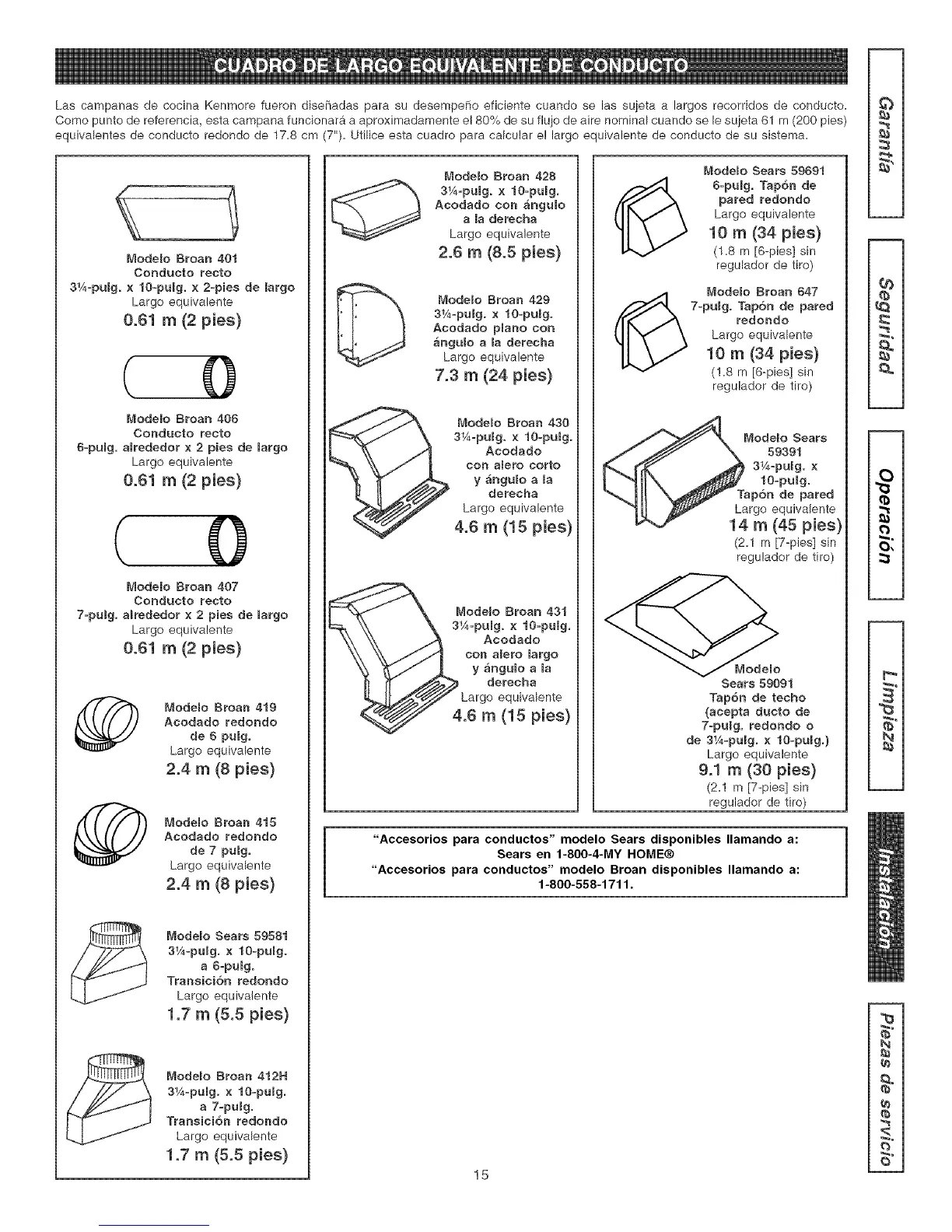

Las campanas de cocina Kenmore fueron disehadas para su desempef_o eficiente cuando se las suieta a largos recorridos de conducto.
Como punto de referencia, esta campana funcionara a aproximadamente et 80% de su flujo de aire nominal cuando se le sujeta 81 m (200 pies)
equivalentes de conducto redondo de 17.8 cm (7"). Utilice esta cuadro para calcular e! largo equivalente de conducto de su sistema.
Modelo Broan 401
Conducto recto
3_A=pulg. × 1O-palg. × 2-pies de largo
Largo equivalente
0.61 m (2 pies)
( 0
Modelo Broan 408
Conducto recto
8=pulg. alrededor × 2 pies de largo
Largo equivalente
0.61 m (2 pies)
( 0
Modelo Broan 407
Conducto recto
7=pumg. amrededor × 2 pies de margo
Largo equivalente
0.61 m (2 pies)
Modelo Broan 419
Acodado redondo
de 8 pulg.
Largo equivalente
2.4 m (8 pies)
Modelo Broan 415
Acodado redondo
de 7 palg.
Largo equivalente
2.4 m (8 pies)
ModeBo Sears 59581
3_A=pulg. × 1O-pulg.
a 8=pulg.
Transici6n redondo
Largo equivalente
1.7 m (5.5 pies)
ModeRo Broan 412H
3_A=pulg. x 1O=pulg.
a 7=pulg,
Transici6n redondo
Largo equivalente
1.7 m (5.5 pies)
Modelo Broan 428
3tA=pulg. × 1O=pulg.
Acodado con _ngulo
a la derecha
Largo equivalente
2.6 m (8.5 pies)
Modelo Broan 429
3tA=pulg, × 10-pulg,
Acodado piano con
_ngulo a la derecha
Largo equivalente
7.3 m (24 pies)
ModeBo Broan 430
3_A=pulg. × 1O-pulg.
Acodado
con alero corto
y _ngulo a la
derecha
Largo equivalente
4.6 m (15 pies)
1_odelo Broan 431
3_A=pulg. × 10=pulg,
Acodado
con alero largo
y _ngulo a la
derecha
Largo equivalente
.6 m (15 pies)
ModeBo Sears 59891
6=pulg. Tap6n de
pared redondo
Largo equivalente
10 rn {34 pies)
(1.8 m [6-pies] sin
regulador de tiro)
Modelo Broan 847
7=pulg. Tap6n de pared
redondo
Largo eqovalente
10 m (34 pies)
(!.8 m [8-pies] sin
regulador de tiro)
MOdelo Sears
59391
3_A-pulg. ×
1O=pulg.
p6n de pared
rgo equivalente
14 m (45 pies)
(2.1 m [7-pies] sin
regulador de tiro)
Sears 59091
Tap6n de techo
(acepta ducto de
7-pulg. redondo o
de 3_A=pulg. x 1O-pulg.)
Largo equivalente
9.1 rn (30 pies)
(2.1 m [7-pies] sin
regulador de tiro)
I
"Accesorios para conductos" modelo Sears disponibles Ilamando a:
Sears en 1-800-4-MY HOME®
"Accesorios para conductos" modelo Broan disponibles Ilamando a:
1-800-558-1711.
