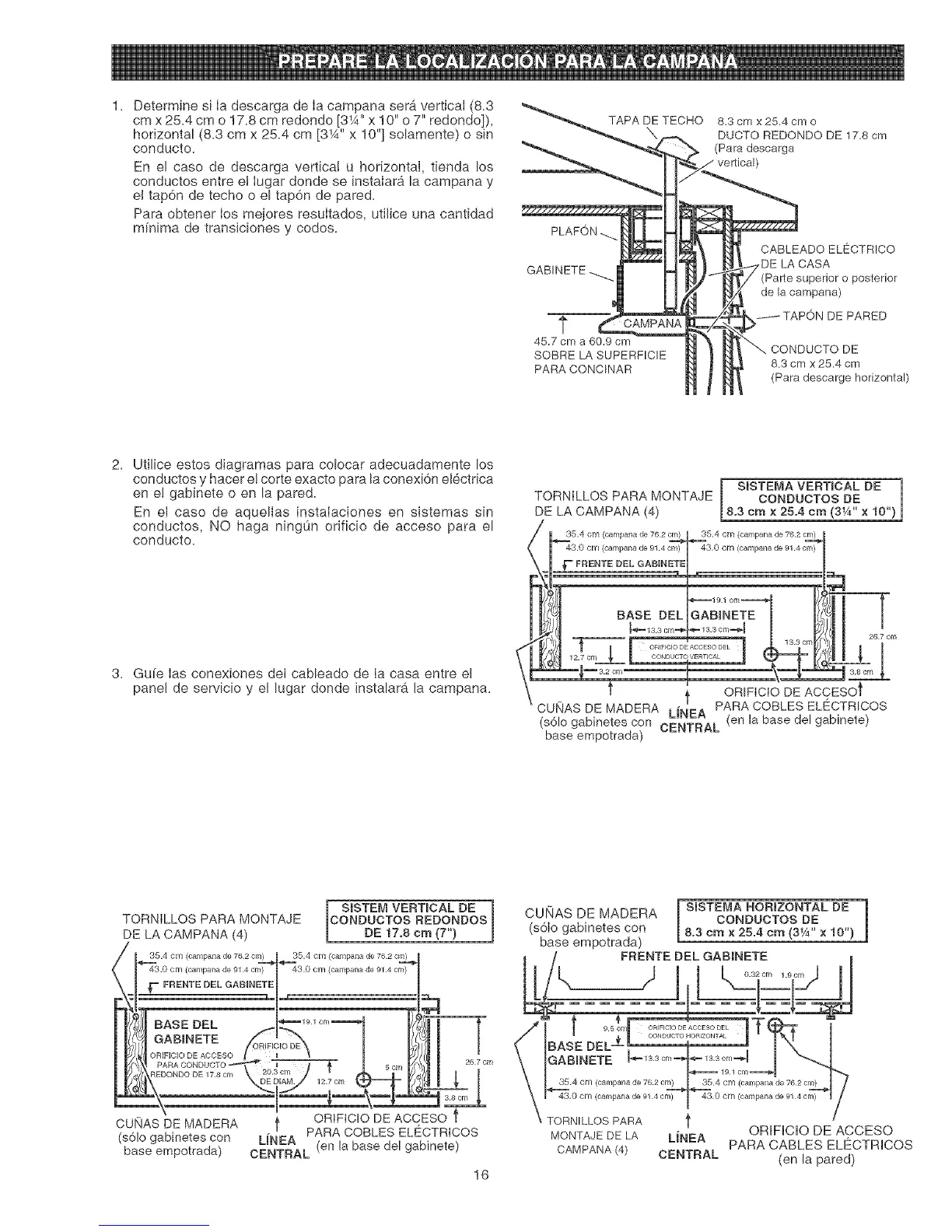

1. Determine si Ia descarga de Ia campana sera verticaI (8.3
cm x 25.4 cm o 17.8 cm redondo [3 ¼" x 10" o 7" redondo]),
horizontal (8.3 cmx 25.4 cm [3¼" x 10"] solamente) o sin
conducto.
En el caso de descarga vertica! u horizontal, tienda los
conductos entre e! Iugar donde se instaIara la campana y
el tap6n de techo o el tap6n de pared.
Para obtener Ios mejores resuItados, utilice una cantidad
minima de transiciones y codes.
TAPADETECHO 8.3cmx25.4cmo
DUCTO REDONDO DE 17,8 cm
(Para descarga
t
45.7 cm a 60.9 cm
SOBRELASUPERFICE
PARACONCINAR
CABLEADO ELECTRICO
LA CASA
(Parte superior o posterior
de la campana)
_ TAPON DE PARED
CONDUCTO DE
8,3 cm x 25.4 cm
(Para descarge horizontal)
2. Utilice estos diagramas para colocar adecuadamente los
conductos y hacer e! corte exacto para la conexi6n el6ctrica
en e! gabinete o en la pared.
En el case de aquellas instalaciones en sistemas sin
conductos, NO haga ningOn orificio de acceso para el
conducto.
TORNILLOS PARA MONTAJE
DE LA CAMPANA (4)
SISTEMA VERTICAL BE ]
CONDUCTOS DE
J
8.3 cm × 25.4 cm (3W' × 10")
3. Gu[e Ias conexiones deI cableado de Ia casa entre el
panel de servicio y el lugar deride instalara la campana.
i_RTmCAL DE i
TORNILLOS PARA MONTAJE CONDUCTOS REDONBOS
DE LA CAMPANA (4) [ DE 17.8 cm (7)
CUr',_AS DE MADERA
(s6Io gabinetes con
base empotrada)
CU_JAS DE MADERA
(s61o gabinetes con
base empotrada)
t ORtFICIO DE ACCESO
PARA COBLES ELECTRICOS
M'NEA (en la base del gabinete)
CENTRAL
16
TORNILLOS PARA
MONTAJE DE LA LiNEA
CAMPANA (4) CENTRAL
ORIFICIO DE ACCESO
PARA CABLES ELECTRICOS
(en la pared)
