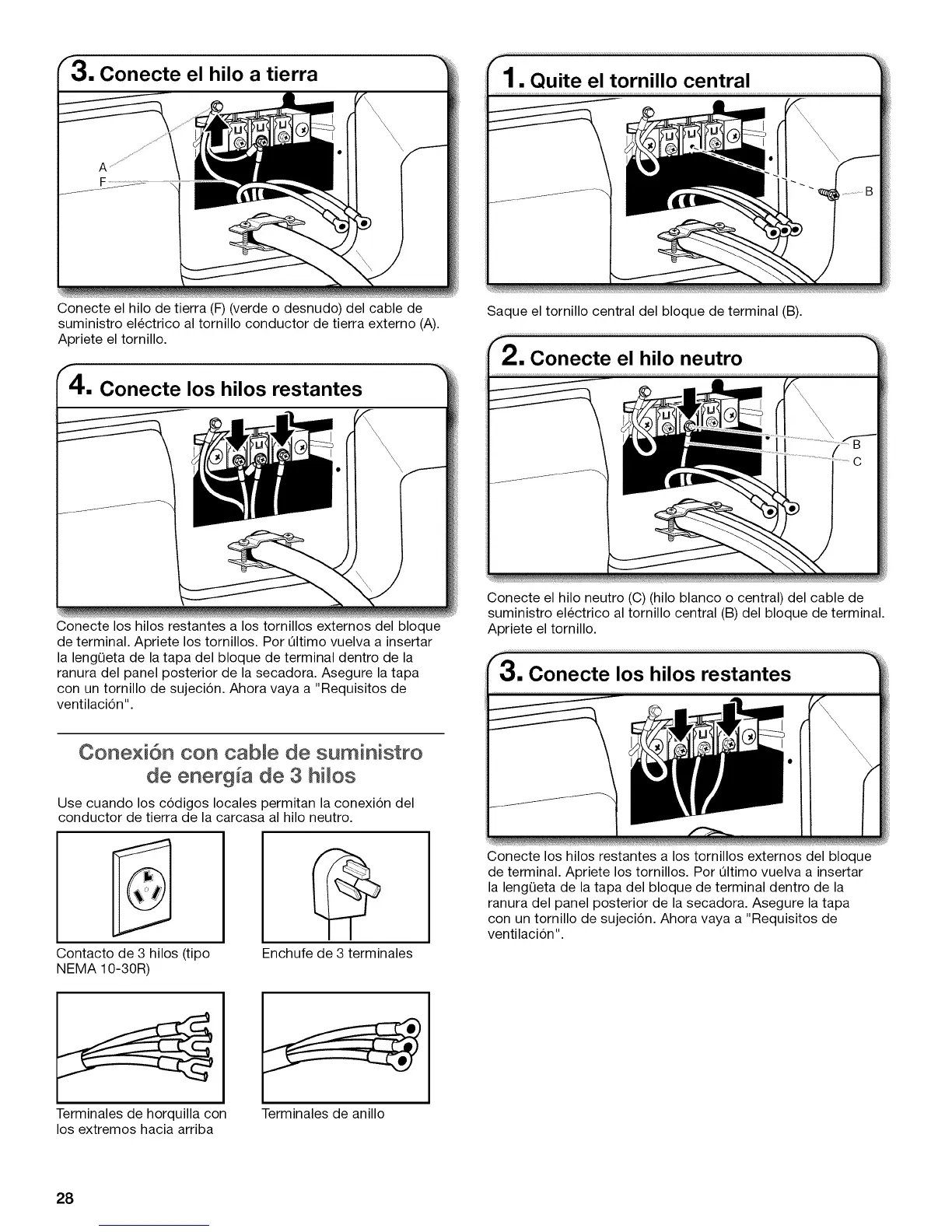

Conecte el hilo de tierra (F) (verde o desnudo) del cable de
suministro electrico al tornillo conductor de tierra externo (A).
Apriete el tornillo.
Saque el tornillo central del bloque de terminal (B).
Conecte los hilos restantes a los tornillos externos del bloque
de terminal. Apriete los tornillos. Por Qltimo vuelva a insertar
la lengQeta de la tapa del bloque de terminal dentro de la
ranura del panel posterior de la secadora. Asegure la tapa
con un tornillo de sujeci6n. Ahora vaya a "Requisitos de
ventilaci6n".
Conecte el hilo neutro (C) (hilo blanco o central) del cable de
suministro electrico al tornillo central (B) del bloque de terminal.
Apriete el tornillo.
Conexi6n con cabJe de suministro
de energ a de 3 hilos
Use cuando los c6digos locales permitan la conexi6n del
conductor de tierra de la carcasa al hilo neutro.
Contacto de 3 hilos (tipo
NEMA 10-30R)
Enchufe de 3 terminales
Conecte los hilos restantes a los tornillos externos del bloque
de terminal. Apriete los tornillos. Por Qltimo vuelva a insertar
la lengQeta de la tapa del bloque de terminal dentro de la
ranura del panel posterior de la secadora. Asegure la tapa
con un tornillo de sujeci6n. Ahora vaya a "Requisitos de
ventilaci6n".
Terminales de horquilla con
los extremos hacia arriba
Terminales de anillo
