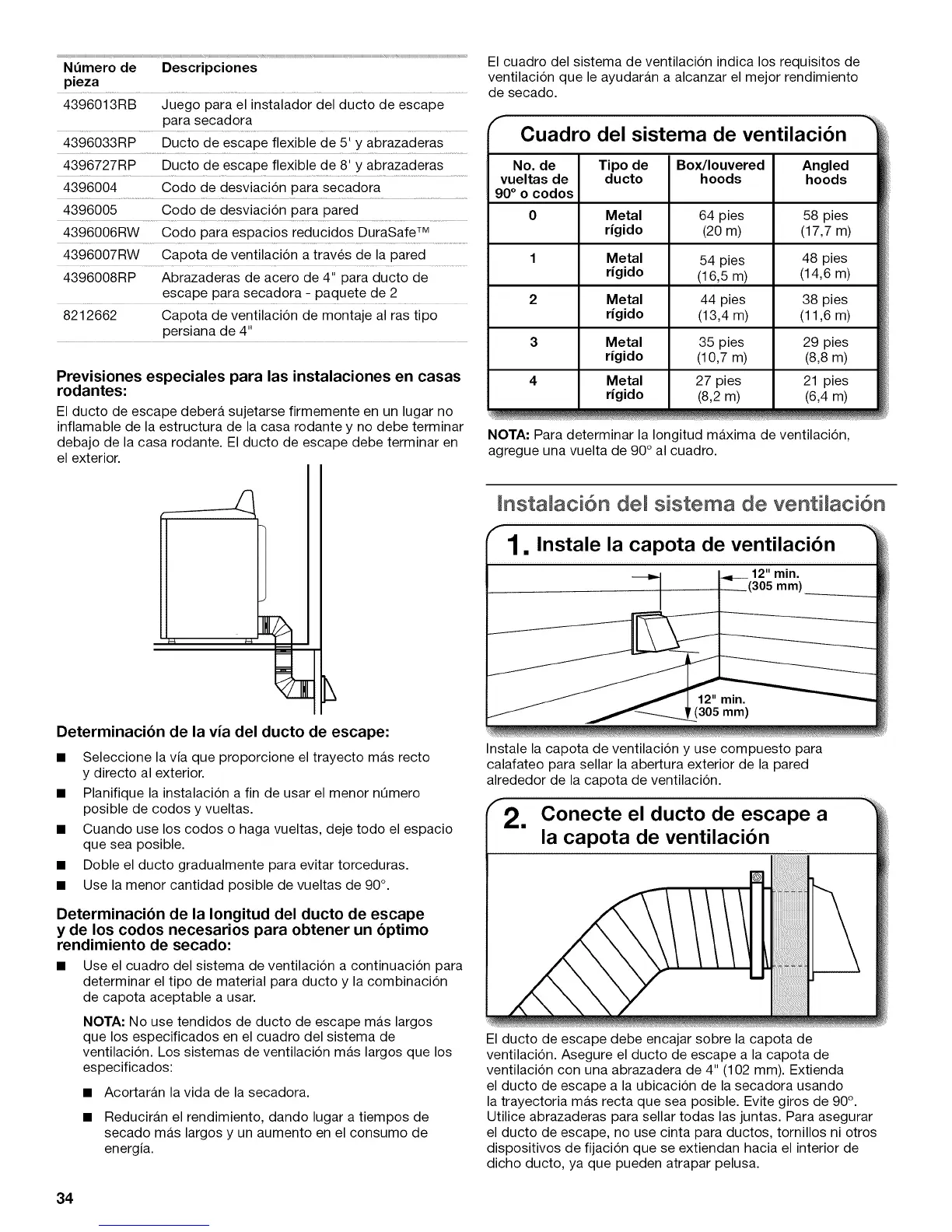

Kenmore 29" - Page 34

Nt_mero de Descripciones
pieza
4396013RB Juego para el instalador del ducto de escape
para secadora
4396033RP Ducto de escape flexible de 5' y abrazaderas
4396727RP Ducto de escape flexible de 8' y abrazaderas
4396004 Codo de desviacion para secadora
4396005 Codo de desviacion para pared
4396006RW Codo para espacios reducidos DuraSafe TM
4396007RW Capota de ventilacion a traves de la pared
4396008RP Abrazaderas de acero de 4" para ducto de
escape para secadora - paquete de 2
8212662 Capota de ventilacion de montaje al ras tipo
persiana de 4"
Previsiones especiales para las instalaciones en casas
rodantes:
El ducto de escape debera sujetarse firmemente en un lugar no
inflamable de la estructura de la casa rodante y no debe terminar
debajo de la casa rodante. El ducto de escape debe terminar en
el exterior.
El cuadro del sistema de ventilaci6n indica los requisitos de
ventilaci6n que le ayudaran a alcanzar el mejor rendimiento
de secado.
Cuadro del sistema de ventilacibn
No. de Tipo de Box/Iouvered Angled
vueltas de ducto hoods hoods
90° o codos
Metal 64 pies 58 pies
rigido (20 m) (17,7 m)
1
2
3
4
Metal 54 pies 48 pies
rigido (16,5 m) (14,6 m)
Metal 44 pies 38 pies
rigido (13,4 m) (11,6 m)
Metal 35 pies 29 pies
rigido (10,7 m) (8,8 m)
Metal 27 pies 21 pies
rigido (8,2 m) (6,4 m)
NOTA: Para determinar la Iongitud maxima de ventilaci6n,
agregue una vuelta de 90° al cuadro.
/
"'Pl Pff
-4
Determinacion de la via del ducto de escape:
• Seleccione la via que proporcione el trayecto mas recto
y directo al exterior.
• Planifique la instalaci6n a fin de usar el menor nQmero
posible de codos y vueltas.
• Cuando use los codos o haga vueltas, deje todo el espacio
que sea posible.
• Doble el ducto gradualmente para evitar torceduras.
• Use la menor cantidad posible de vueltas de 90°.
Determinacion de la Iongitud del ducto de escape
y de los codos necesarios para obtener un optimo
rendimiento de secado:
• Use el cuadro del sistema de ventilaci6n a continuaciSn para
determinar el tipo de material para ducto y la combinaci6n
de capota aceptable a usar.
NOTA: No use tendidos de ducto de escape mas largos
que los especificados en el cuadro del sistema de
ventilaci6n. Los sistemas de ventilaci6n mas largos que los
especificados:
• Acortaran la vida de la secadora.
• Reduciran el rendimiento, dando lugar a tiempos de
secado mas largos y un aumento en el consumo de
energia.
nsta aci6n sistema de venti aci6n
1, Instale la capota de ventilacidn
12" rain.
12" rain.
(305 mm)
Instale la capota de ventilaci6n y use compuesto para
calafateo para sellar la abertura exterior de la pared
alrededor de la capota de ventilacion.
El ducto de escape debe encajar sobre la capota de
ventilaci6n. Asegure el ducto de escape a la capota de
ventilaci6n con una abrazadera de 4" (102 mm). Extienda
el ducto de escape a la ubicaci6n de la secadora usando
la trayectoria mas recta que sea posible. Evite giros de 90°.
Utilice abrazaderas para sellar todas las juntas. Para asegurar
el ducto de escape, no use cinta para ductos, tornillos ni otros
dispositivos de fijaci6n que se extiendan hacia el interior de
dicho ducto, ya que pueden atrapar pelusa.
34
