INSTRUCCIONES DE DESINSTALACIÓN/INVERSIÓN DE LA PUERTA
Espátula
para
masilla
plástica
Llave
ajustable
Juego de llaves
de cubo
O bien
Destornillador
con punta Phillips™
o
punta Quadrex™
Herramientas necesarias:
Alicates
[O bien]
Punzón
To rn il lo
del tope
de la puerta
Tornillo de
la manija
Tornillo de
la bisagra
inferior
Tornillo de
la bisagra
central
Tornillo de la
bisagra superior
Tornillo del tope
de la puerta
Tope de
la puerta
Arandela
Cuña
Pasador
de la
bisagra
Bisagra
central
Tornillos
Tapones
de los
agujeros
de la manija
Tapón del agujero
de la bisagra
Tope
de la
puerta
Vástago
de la
bisagra
Tornillos
Bisagra
inferior
Rejilla de
la base
Arandela
Tornillo de
retención
de la puerta
IMPORTANTE
Antes de comenzar, gire el control de temperatura del refrigerador a la posición “0” y
desenchufe el cordón eléctrico del tomacorriente. Retire los alimentos de los
compartimientos de la puerta.
Cubierta de
la bisagra
superior
Bisagra
superior

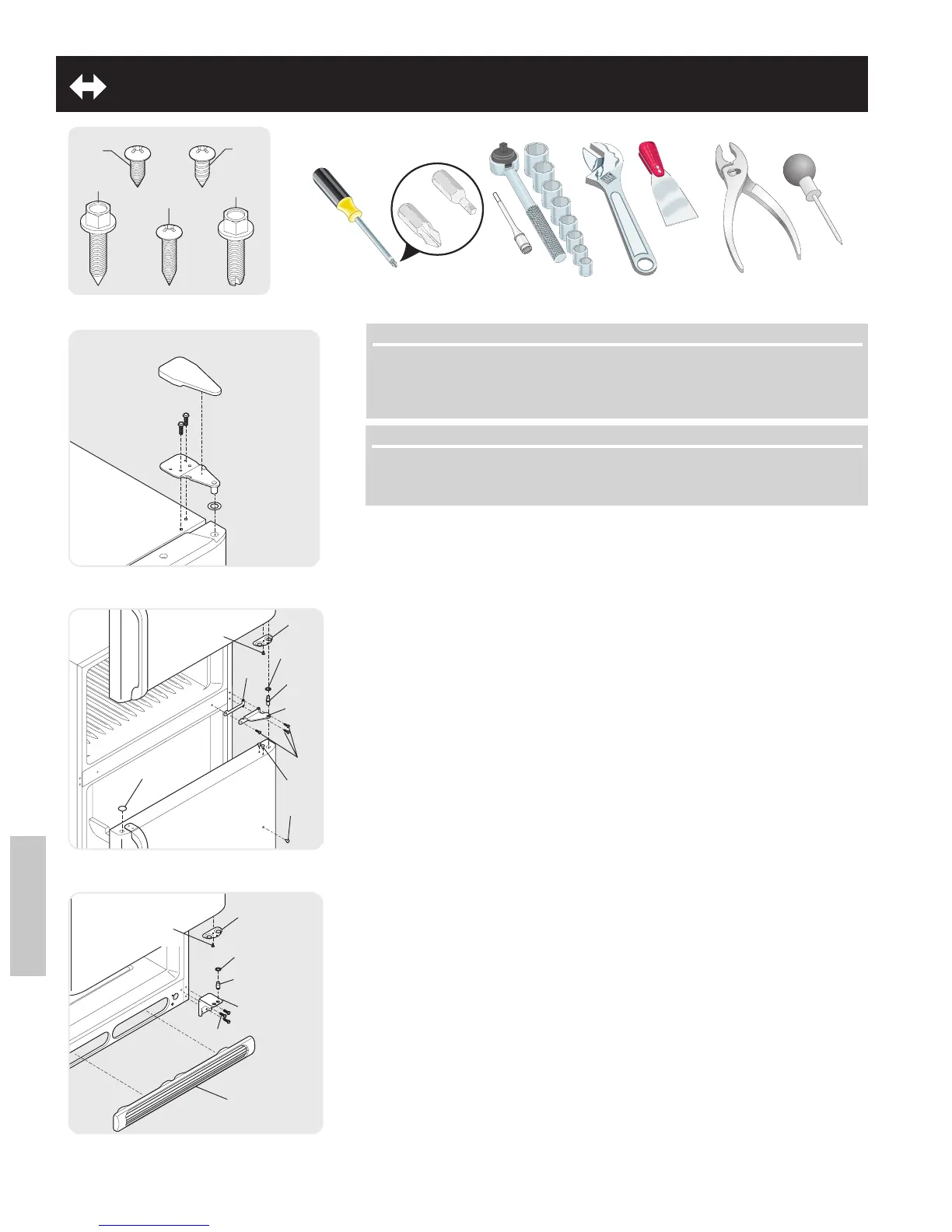

1. Retire la rejilla inferior.
2. Retire la cubierta, el perno con argolla y los tornillos de la bisagra superior. Marque
alrededor de la bisagra con un lápiz de punta suave. Esto facilita la reinstalación.
Retire la bisagra superior y levante la puerta del pasador de la bisagra central.
Coloque la puerta a un lado.
3. Desatornille el pasador de la bisagra central usando una llave ajustable y
consérvelo para la reinstalación. Asegúrese de que la arandela de plástico
permanezca en el pasador de la bisagra.
4. Levante la puerta para sacarla de la bisagra inferior y déjela a un lado.
5. Retire la bisagra central y la cuña quitando el tornillo interior y aflojando los dos
tornillos externos lo suficiente para permitir que la bisagra y la cuña se deslicen
para sacarlas. Apriete los tornillos.
6. Afloje los dos tornillos externos en el lado opuesto del refrigerador, retire el tornillo
interior e instale la bisagra central.
7. Retire los dos tornillos de la bisagra inferior con una llave de cubo de 3/8".
8. Instale la bisagra inferior en el lado opuesto con los dos tornillos que se quitaron en
el paso 7.
9. Desatornille el pasador de la bisagra inferior usando la llave ajustable. Cambie el
pasador de la bisagra al otro agujero de la bisagra y apriete usando la llave
ajustable.
10. Invierta las manijas de las puertas (vea las instrucciones en la próxima página).
11. Mueva los topes de la puerta del congelador y del refrigerador al lado opuesto.
Antes de comenzar a atornillar, use un punzón para perforar la espuma.
12. Coloque la puerta del refrigerador sobre el pasador de la bisagra inferior y atornille
el pasador a través de la bisagra central en la parte superior de la puerta. Cierre la
puerta del refrigerador para ayudar a alinear el agujero de la bisagra.
13. Apriete el pasador central con una llave ajustable.
14. Retire los tapones de los agujeros de la bisagra y el gabinete y muévalos al lado
opuesto.
15. Baje la puerta del congelador sobre el pasador central.
16. Cierre la puerta del congelador. Pídale a un asistente que levante el lado opuesto de
la puerta, para que usted pueda apretar los tornillos para instalar la cubierta, el perno
con argolla y los tornillos de la bisagra superior. Pídale a un asistente que levante el
lado opuesto de la puerta, para que usted pueda apretar los tornillos para instalar la
cubierta, el perno con argolla y los tornillos de la bisagra superior.
17. La rejilla del dedo del golpe y vuelve a instalar.
18. Enchufe el cordón eléctrico y gire el control de temperatura del refrigerador a la
posición central. Cambie los ajustes cuanto sea necesario.
