5=

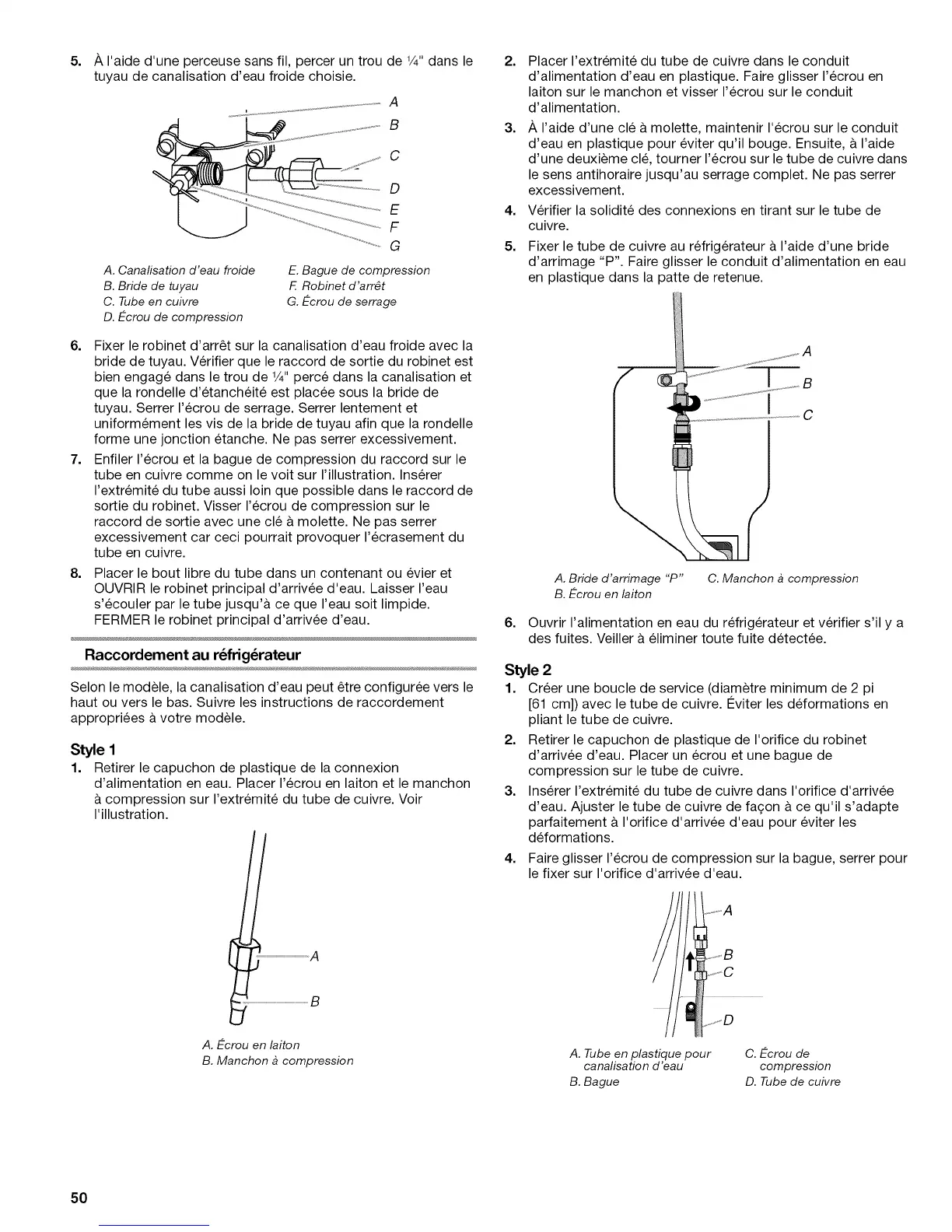

A I'aide d'une perceuse sans fil, percer un trou de 1A" dans le
tuyau de canalisation d'eau froide choisie.
C
D
E
F
G
A. Canafisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. E-crou de compression
E. Bague de compression
F. Robinet d'arr6t
G. E-crou de serrage
6. Fixer le robinet d'arr6t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que le raccord de sortie du robinet est
bien engage dans le trou de 1/4"perce dans la canalisation et
que la rondelle d'6tanch6ite est placee sous la bride de
tuyau. Serrer recrou de serrage. Serrer lentement et
uniformement les vis de la bride de tuyau afin que la rondelle
forme une jonction etanche. Ne pas serrer excessivement.
7. Enfiler recrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur rillustration. Inserer
rextr6mite du tube aussi loin que possible dans le raccord de
sortie du robinet. Visser recrou de compression sur le
raccord de sortie avec une cle & molette. Ne pas serrer
excessivement car ceci pourrait provoquer recrasement du
tube en cuivre.
8. Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau. Laisser reau
s'ecouler par le tube jusqu'& ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau.
Raccordement au r6frig6rateur
Selon le modele, la canalisation d'eau peut 6tre configuree vers le
haut ou vers le bas. Suivre les instructions de raccordement
appropriees a votre modele.
Style 1
1. Retirer le capuchon de plastique de la connexion
d'alimentation en eau. Placer recrou en laiton et le manchon
& compression sur rextremit6 du tube de cuivre. Voir
I'illustration.
2. Placer rextremit6 du tube de cuivre dans le conduit
d'alimentation d'eau en plastique. Faire glisser recrou en
laiton sur le manchon et visser recrou sur le conduit
d'alimentation.
3. A I'aide d'une cle & molette, maintenir I'ecrou sur le conduit
d'eau en plastique pour eviter qu'il bouge. Ensuite, & raide
d'une deuxieme cle, tourner recrou sur le tube de cuivre dans
le sens antihoraire jusqu'au serrage complet. Ne pas serrer
excessivement.
4. Verifier la solidite des connexions en tirant sur le tube de
cuivre.
5. Fixer le tube de cuivre au refrig6rateur & raide d'une bride
d'arrimage "P". Faire glisser le conduit d'alimentation en eau
en plastique dans la patte de retenue.
A. Bride d'arrimage "P" C. Manchon _ compression
B. E-crou en laiton
6. Ouvrir ralimentation en eau du refrig6rateur et verifier s'il y a
des fuites. Veiller a eliminer toute fuite detect6e.
Style 2
1. Creer une boucle de service (diam_tre minimum de 2 pi
[61 cm]) avec le tube de cuivre. 12viterles deformations en
pliant le tube de cuivre.
2. Retirer le capuchon de plastique de I'orifice du robinet
d'arrivee d'eau. Placer un ecrou et une bague de
compression sur le tube de cuivre.
3. Inserer rextr6mite du tube de cuivre dans I'orifice d'arrivee
d'eau. Ajuster le tube de cuivre de fa(_on & ce qu'il s'adapte
parfaitement a I'orifice d'arrivee d'eau pour eviter les
deformations.
4. Faire glisser recrou de compression sur la bague, serrer pour
le fixer sur I'orifice d'arrivee d'eau.
A. Tube en plastique pour C. E-crou de
canalisa rion d'eau compression
B. Bague D. Tube de cuivre
50
