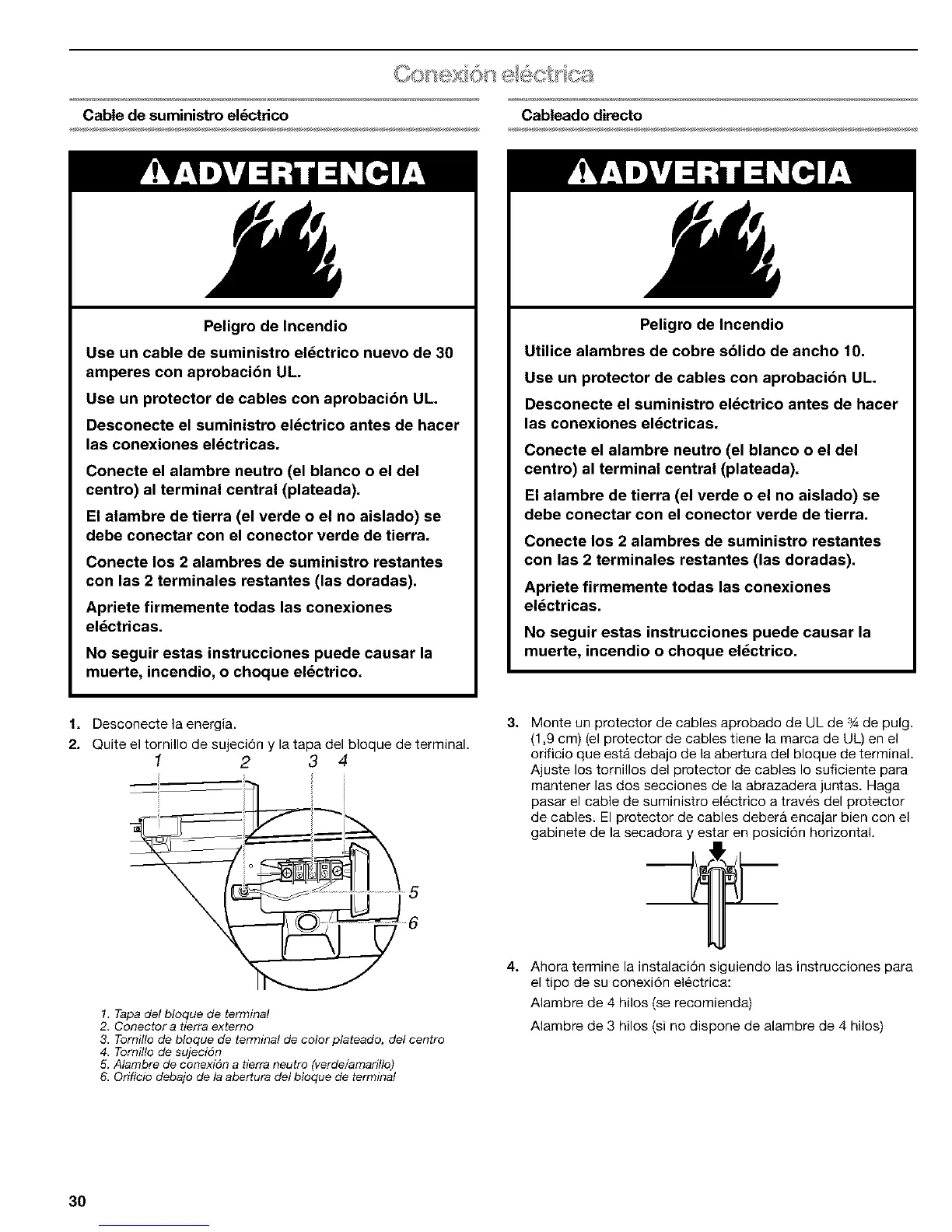

Cable de suministro eldctrico Cableado directo
Peligro de Incendio
Use un cable de suministro eldctrico nuevo de 30
amperes con aprobaci6n UL.
Use un protector de cables con aprobacibn UL.
Desconecte el suministro el_ctrico antes de hacer
las conexiones eldctricas.
Conecte el alambre neutro (el blanco o el del
centro) al terminal central (plateada).
El alambre de tierra (el verde o el no aislado) se
debe conectar con el conector verde de tierra.
Conecte los 2 alambres de suministro restantes
con las 2 terminales restantes (las doradas).
Apriete firmemente todas las conexiones
eldctricas.
No seguir estas instrucciones puede causar la
muerte, incendio, o choque el_ctrico.
Peligro de Incendio
Utilice alambres de cobre sblido de ancho 10.
Use un protector de cables con aprobacibn UL.
Desconecte el suministro el_ctrico antes de hacer
las conexiones eldctricas.
Conecte el alambre neutro (el blanco o el del
centro) al terminal central (plateada).
El alambre de tierra (el verde o el no aislado) se
debe conectar con el conector verde de tierra.
Conecte los 2 alambres de suministro restantes
con las 2 terminales restantes (las doradas).
Apriete firmemente todas las conexiones
eldctricas.
No seguir estas instrucciones puede causar la
muerte, incendio o choque eldctrico.
1. Desconectela energia.
2. Quite el tornillo de sujeci6n y la tapa del bloque de terminal,
1 2 3 4
3. Monte un protector de cables aprobado de UL de 3/4de pulg.
(1,9 cm) (el protector de cables tiene la marca de UL) en el
orificio que esta debajo de la abertura del bloque de terminal.
Ajuste los tornillos del protector de cables I0 suficiente para
mantener las dos secciones de la abrazadera juntas. Haga
pasar el cable de suministro electrico a traves del protector
de cables. El protector de cables debera encajar bien con el
gabinete de la secadora y estar en posici6n horizontal.
5
6
1. Tapa del bloque de terminal
2. Conector a tierra externo
3. Tornillo de bloque de terminal de color plateado, de/centro
4 Tornillo de sujeci6n
5. Atambre de eonexi6n a tierra neutro (verde/amarillo)
6. Orificio debajo de la abertura del bloque de terminal
4. Ahora termine la instalaci6n siguiendo las instrucciones para
el tipo de su conexi6n electrica:
Alambre de 4 hilos (se recomienda)
Alambre de 3 hilos (si no dispone de alambre de 4 hilos)
30
