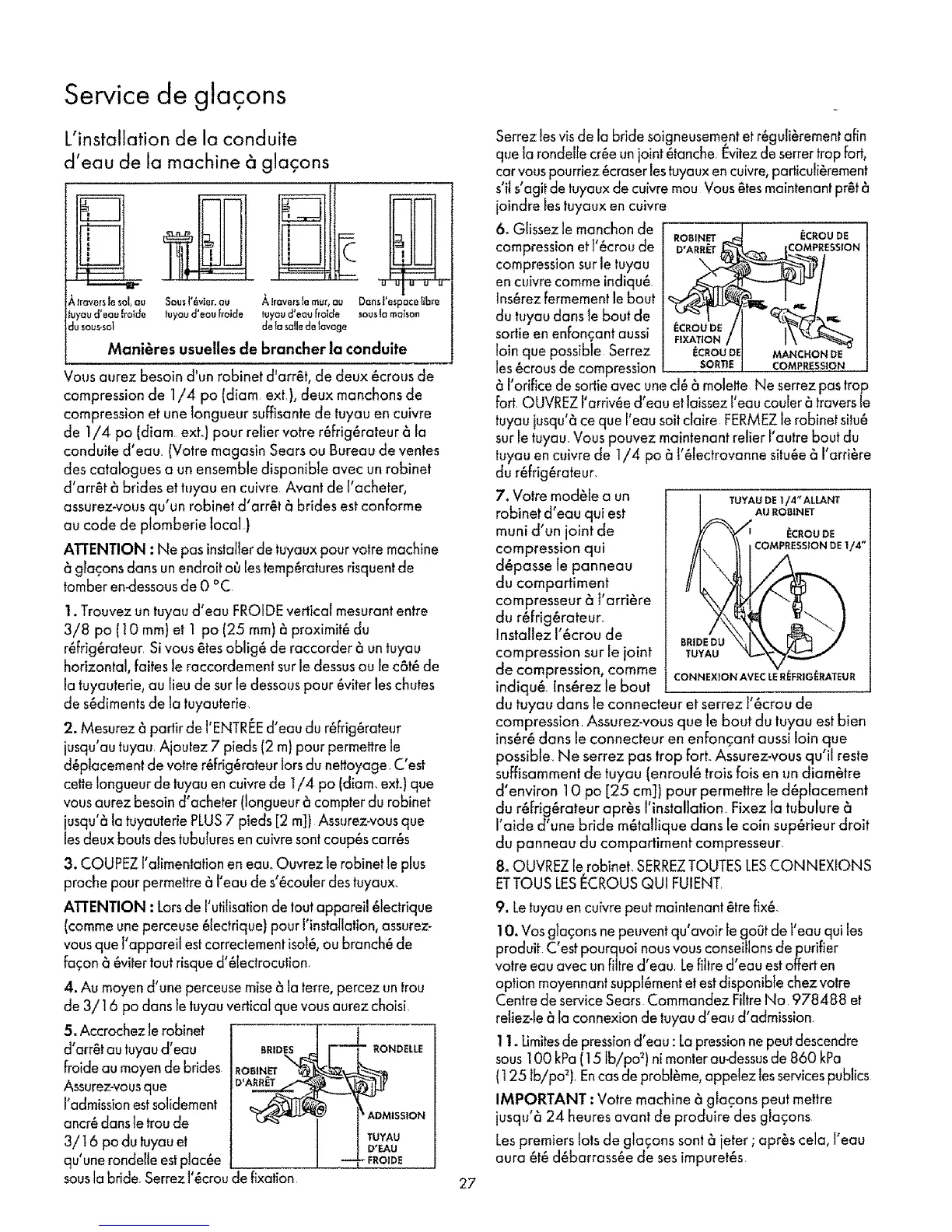

Sen,ice de glacons
L'installation de la conduite
d'eau de la machine 6 glacons
_raver_le sol,,au Sous I'_vier. au ,_,lrav_rs ie tour, a_ Darts_'espace lib_e
tuyau d'_au ffoide _uyaud'eau ffoide tuyc_uct'eau ffoide sousla maison
du sous,sol deIa sa11_deI_vage
Mani_res usuelles de brancher la conduite
Vous aurez besoin d'un robinet d'arr_t, de deux _crous de
compression de 1/4 po (diam exL), deux manchons de
compression et une Iongueur suffisante de tuyau en cuivre
de 1/4 po (diam ext,) pour relier votre r6frig6rateur 6 la
conduite d'eau, (Votre magasin Sears ou Bureau de ventes
des catalogues a un ensemble disponible avec un robinet
d'arr_t 6 brides et tuyau en cuivre Avant de I'acheter,
assurez-vous qu'un robinet d'arr_t b brides est conforme
au code de ptomberie local )
ATTENTION : Ne pas instaJlerde tuyaux pour votre machine
6 glac,ons dans unendroit ogles temperaturesrisquent de
tomber endessous de 0 °C
I. Trouvez un tuyaud'eau FROIDEvertical mesurant entre
3/8 po (10 ram)et 1 po (25 ram)_ proximit_ du
r_frig_raleur Sivous 6tesoblig_ de raccorder bun tuyau
horizontal, faitesle raccordement surle dessusou fe c6t_ de
latuyauterie,au lieu de sur ledessous pour _viter les chutes
de s_diments de la tuyauterie,
2. Mesurez 6 partir de I'ENTREEd'eau du r_frig6rateur
jusqu'au tuyau, Ajoulez 7 pieds (2 m) pour permettrele
d6placement de votre r_frig_rateur lors du nettoyage C'est
cette Iongueurde tuyauen cuivre de 1/4 po (diarn, ext.)que
vous aurez besoin d'acheter (Iongueur_ compter du robinet
jusqu'_ la tuyauteriePLUS7 pieds [2 m])Assurez-vous que
lesdeux bouts destubutures en cuivre sontcoup_s carr_s
3. COUPEZ l'alimentation en eau. Ouvrez lerobinet le plus
proche pourpermeltre 6 I'eau de s'_couler destuyaux,
ATTENTION : Lorsde I'utilisation de lout appareil _lectrique
(commeune perceuse _lectrique) pour I'instatlation, assurez-
vous que I'appareil estcorrectement isol6,ou branch_ de
to,con6 _viter tout risque d'_lectrocution
4. Au moyen d'une perceuse raise6 la terre,percez un trou
de 3/16 po dons le tuyau vertical que vous aurez choisi
5. Accrochez Jerobinet
d'arr_t au tuyau d'eau
froide au moyen de brides
Assurez-vousque
I'admissionestsolidement
ancr_ donsle troude
3/I 6 po du tuyau et
qu'une rondelle estplac_e
BRIDES
ROBINk-f '_
._NDE_LLE
| D'_U
_ FROIDE
sousla bride. Serrezl'_crou de fixation,
27
Serrezles visde la bride soigneusementet r_guli_rement aFin
que la rondelle cr_e unjoint 6tanche,Evitezde setter trop fort,
carvouspourriez _craserlestuyaux en cuivre,partlcufi_rement
s'il s'agit de tuyaux de cuivre mou Vous 6tesmaintenant pr_t6
joindre les tuyaux en cuivre
6_Glissez le manchon de
compression etl'6crou de
compression sur le tuyau
en cuivre comme indique
Ins_rezfermement le bout
du tuyau dans le bout de
sortie en enfoncant aussi
loin que possible Serrez
les_crous de compression
ROSINET _
_CROUDE
FiXATiON
_CROU DE
SORTIE
ECROU DE
|COMPRESSION
MANCHON DE
COMPRESSION
6 I'orifice de sortie avec une d_ 6 molelte Ne serrez pastrop
brt OUVREZf'arriv_e d'eau et laissezl'eau couler _ traversle
tuyau iusqu'6 ce que Feau soit claire FERMEZle robinet situ_
surle tuyau, Vous pouvez maintenant relier l'autre bout du
tuyau en cuivre de 1/4 po _ l'_lectrovanne situ_e _ I'arri_re
du r_frig_rateur,
7. Votre module a un TUYAU_ _/4_ALU_N_
robinet d'eau qui est AuROS_N_r
muni d'un joint de _CROU_E
compression qui COMPRESSION DE I/4"
d_passe le panneau
du compartiment
compresseur _ l'arri_re
du r_frig_rateur.
Installez I'_crou de _R_DEOU
compression sur Ie joint TUYAU
decompression, comme CON_EX_ONAVEC_FR_O_T_UR
indiqu_, lns_rez le bout
du tuyau dons le connecteur et serrez _'_crou de
compression Assurez-vous que le bout du tuyau est bien
ins_r_ dans le connecteur en enfonc,ant aussi loin que
possible. Ne serrez pas trop fort, Assurez-vous qu'il reste
suffisamment de tuyau (enroul_ trois fois en un diam_tre
d'environ 10 po [25 cm]) pour permettre le d6placement
du r&frig_rateur apr_s f'installation Fixez la tubulure
i aide dune bride m6tallique dans le coin sup_rieur droit
du panneau du compartiment compresseur,
8, OUVREZ le robinet. SERREZTOUTESLESCONNEXIONS
ETTOUS LESt_CROUSQUI FUIENT.
9. Letuyau en cuivre peut maintenant _trefix_,
10. Vosg]acons ne peuvent qu'avoir le goOtde ]'eau qui les
produit C'est pourquoi nousvous conseil]onsde purifier
votre eau avec un Filtred'eau, Lefiltre d eau estofferten
optionmoyennant supplementet estdisponible chez votre
Centre de serviceSears Commandez FiltreNo 978488 et
reliez-leb la connexion de tuyau d'eau d'admiss_on
1t. Limitesde pressiond'eau : Lapressionne peutdescendre
sous] 00 kPa (t 5 Ib/po _)ni monleraudessus de 860 kPa
(125 Ib/po=) Encos de probl_me, appelez lesservicespublics
IMPORTANT : Votre machine 6 gla,cons peut mettre
jusqu'_ 24 heures avant de produire des glacons
Lespremiers lots de glacons sont 6 jeter ; apr_s cela, I'eau
aura _t_ dSbarrass_e de sesimpuret_s
