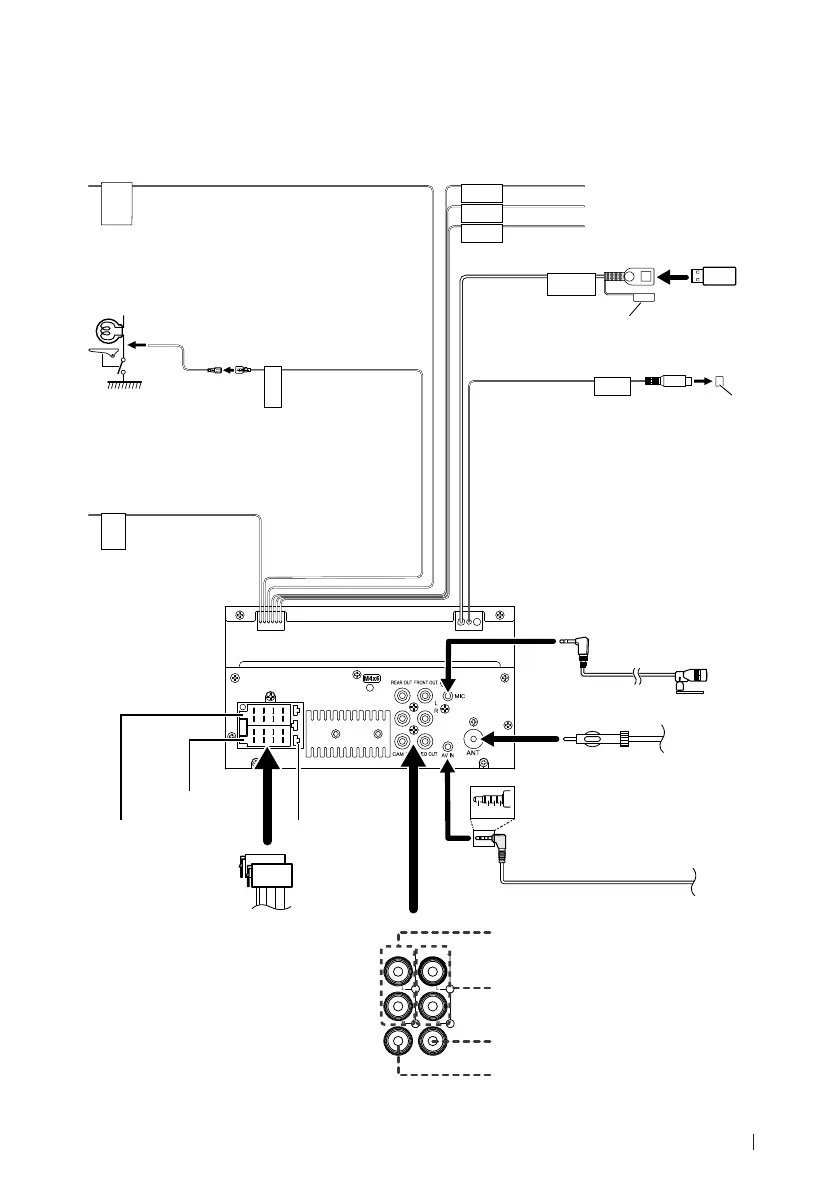

Verbinden/installeren
103Nederlands
PRK SW
STEERING
WHEEL
REMOTE
INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
REVERSE
SUB
WOOFER
1 2 3 4
5V
=
1.5A
ST REMOTE
INPUT 1
ST REMOTE
INPUT 2
ST REMOTE
GND
Verbinden met de
bedradingsbundel van de
parkeerremdetectieschakelaar.
Uit het oogpunt
van veiligheid is het
beslist noodzakelijk
om de kabel van de
parkeersensor aan te
sluiten.
Lichtgroen (Kabel van parkeersensor)
Accessoire 3: Parkeerverlengkabel
Paars/Wit (Kabel van achteruitrij-sensor)
Accessoire 1:
Bluetooth Microfoon
Naar stuurafstandsbediening
Om de stuurafstandsbediening te gebruiken, hebt
u een adapter nodig (niet meegeleverd) die bij uw
auto past.
Verbinden met de
bedradingsbundel van
de achteruitrijlamp
van de auto wanneer
de optionele
achteruitzichtcamera
wordt gebruikt.
Lichtblauw/geel (stuurafstandsbedieningsingang)
Zekering (15 A)
Ñ Verbinden van kabels met aansluitingen
Preout subwoofer
Afdekking
Afdekking
FM/AM antenne
Aansluiting A
Aansluiting B
USB-apparaat
[2]
USB-aansluiting
[1]
(1,0 m)
[1]
USB maximale stroomsterkte :
DC 5 V = 1,5 A
[2]
Apart verkocht
ISO-aansluiting
FRONT OUTREAR OUT
VIDEO OUTCAM IN
Audio-preout achter
(Links; wit, rechts; rood)
AV-IN (1; Audio links, 2; Composiet video,
3; Aarde, 4; Audio rechts).
Audio-preout voor
(Links; wit, rechts; rood)
Visuele uitgang (geel)
Ingang achteruitzichtcamera (geel)
Helder Groen/Rood
Paars/Rood
Grijs/Rood
Verbinden met de stuurafstandsharnas van het
voertuig. Neem contact op met uw KENWOOD-
dealer voor meer informatie.
