Verbindung/Installation
77Deutsch
PRK SW
STEERING
WHEEL
REMOTE
INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
REVERSE
SUB
WOOFER
1 2 3 4
5V
=
1.5A
ST REMOTE
INPUT 1
ST REMOTE
INPUT 2
ST REMOTE
GND
Am Feststellbremsen-
Erkennungsschalterkabelbaum
des Fahrzeugs anschließen.
Aus
Sicherheitsgründen
muss der
Feststellbremsen-
Sensor unbedingt
angeschlossen
werden.
Hellgrün (Parksensorkabel)
Zubehör 3: Verlängerungskabel zum Parksensor
Lila/Weiß (Rückwärtsgangsensorkabel)
Zubehör 1:
Bluetooth-Mikrofon
Zur Lenkrad-Fernbedienung
Für die Verwendung der Lenkrad-
Fernbedienungsfunktion benötigen Sie einen
speziellen Fernbedienungsadapter (nicht im
Lieferumfang enthalten), der auf Ihr Fahrzeug
abgestimmt ist.
An den Rückfahrlicht-
Kabelbaum des
Fahrzeugs anschließen
bei Verwendung
der optionalen
Rückspiegelkamera.
Hellblau/Gelb (Lenkrad-Fernbedienungskabel)
Sicherung (15 A)

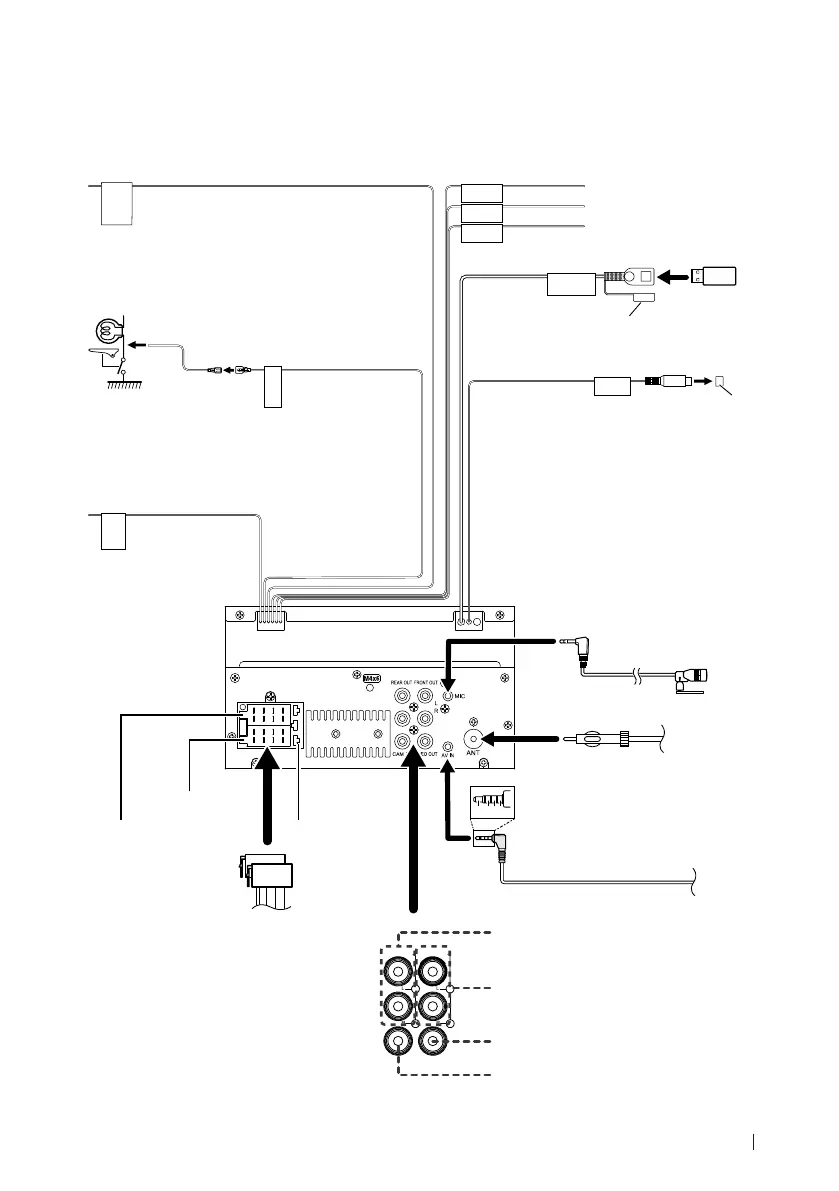

Ñ Anschließen der Kabel an die Anschlüsse
Subwoofer-Preout
Deckel
Deckel
UKW/MW-Antenne
Anschluss A
Anschluss B
USB-Gerät
[2]
USB-Anschluss
[1]
(1,0 m)
[1]
Maximale Stromstärke der USB-
Stromversorgung : DC 5 V = 1,5 A
[2]
Separat erhältlich
ISO-Steckverbinder
FRONT OUTREAR OUT
VIDEO OUTCAM IN
Hinterer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
AV-IN (1: Ton links, 2: Composite Video, 3:
Masse, 4: Ton rechts).
Vorderer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Videoausgang (Gelb)
Rückfahrkameraeingang (Gelb)
Hellgrün/Rot
Lila/Rot
Grau/Rot
Am Lenkrad-Fernbedienungskabelbaum des
Fahrzeugs anschließen. Wenden Sie sich für
Einzelheiten an Ihren KENWOOD-Händler.
