6. Asentaminen
6.1 Valmistelut
Suunnittele asennuspaikka. Huomioi erityisesti narun johtaminen laitteesta nosto-oveen. Mittaa luukun tarvitseman aukon mitat. Hanki luukun
mittojen mukainen nosto-ovi ohjainkiskoineen. Aseta kaikki laitteen osat valmiiksi esille. Sopivat nosto-ovet ja taittopyörät löydät lisävaruste-
valikoimastamme. Jos aiot käyttää automaattista kanalan luukkua verkkojännitteellä, huolehdi, että asennuspaikan lähellä on valmiina 230 V
pistorasia.
6.2 Laitteen asennuspaikka ja osien sijoittelu
VARO!
Laitteen virheellinen käyttö aiheuttaa henkilö- ja esinevahinkojen vaaran!
• Älä jatka vetonarua.
• Vetonarun voima saattaa aiheuttaa tapaturman ihmiselle tai eläimelle.
• Laiteosien virheellinen sijoittelu saattaa muodostaa vapaasti päästäviä ihmisille tai eläimille vaarallisia alueita.
• Verkkolaite ei ole kosteussuojattu. Liitä verkkolaite vain kuivassa ja suojatussa paikassa sijaitsevaan pistorasiaan.
Kiinnitä automaattisen kanalan luukun elektroniikkayksikkö tasaiseen ja riittävän
kantavaan alustaan. Huomaa, että nosto-oven avautuessa laitteeseen vaikuttaa sen
omapainoa suurempi kuormitus. Sijoituspaikan tulee olla sateelta suojassa.

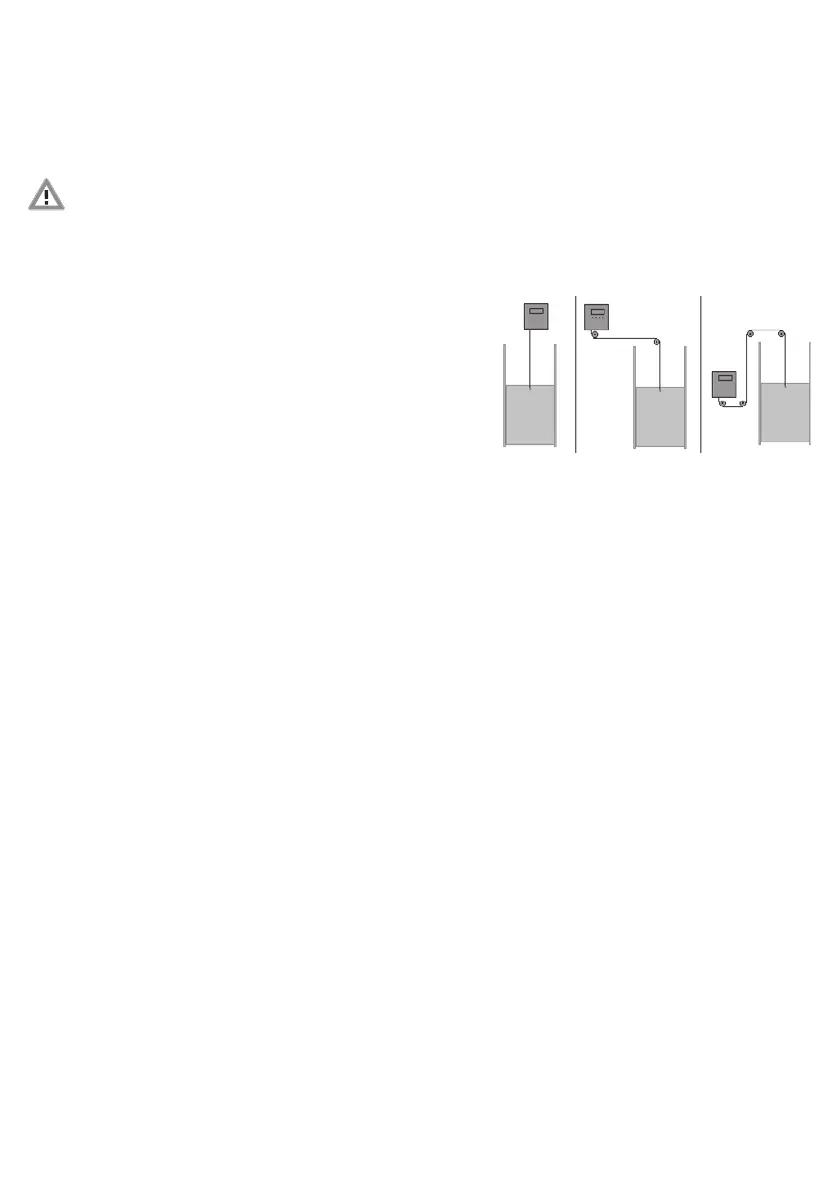

Käytä tarvittaessa taittopyöriä. Niiden avulla vetonaru on helpompi johtaa elektroniik-
kayksiköstä nosto-oveen. Kuvissa esitetään joitakin asennusmahdollisuuksia. Elektro-
niikkayksikkö asennetaan pystysuoraan siten, että vetonarun lähtöaukko on alaspäin.
Nosto-ovi tai ensimmäinen taittopyörä asennetaan siten, että vetonaru tulee laitteesta
suoraan alaspäin. Laite tai viimeinen taittopyörä asennetaan siten, että nosto-oven voi
vetää suoraan ylöspäin.
6.3 Elektroniikkayksikön ja nosto-oven asentaminen
1) Asenna nosto-ovi, esim. jokin ovi meidän valikoimastamme (tuote 70560, tuote 70570, 70580).
Varmista, että seuraavat edellytykset täyttyvät:
• Nosto-ovi painaa korkeintaan 2,5 kg.
• Nosto-ovi liukuu pystysuorassa ja pysyy paikallaan suljettuna ollessaan pelkän painovoiman avulla.
• Nosto-ovi liukuu kevyesti. Nosto-oven avaamiseen ei tarvita paljon voimaa. Vapautettaessa ovi sulkeutuu luotettavasti ja itsekseen.
Tarvittaessa öljyä liukukiskoja hieman.
• Vetonaru kulkee laitteesta oveen vapaasti. Mikään vieras esine ei saa hangata narua.
• Nosto-oven ohjainkiskot on asennettu oikein. Ovilehden tulee sulkea rakennuksen aukko.
• Nosto-oven etäisyys rakennuksen seinään saa olla koko liikeradan matkalla korkeintaan 5 mm. Kun nosto-ovi on suljettuna,
sen tulee peittää rakennuksen aukko täydellisesti. Muussa tapauksessa ovilehden noustessa on jonkin kehonosan puristumisvaara.
• Laitteen, kaikkien taittopyörien ja nosto-oven tulee olla samalla tasalla, silloin vetonaru ei hankaa taittopyörien sivuihin.
• Kaikkien taittopyörien tulee pyöriä kevyesti.
2) Asenna elektroniikkayksikkö.
6.4 Vetonarun kiinnittäminen
Vetonarun kiinnittäminen nosto-oveen. Toimi näin (ks. myös seuraavat kuvat):
1. Aja ensin elektroniikka ylös pääteasemaan. Sitä varten paina Ylös-näppäintä. Naru kelautuu elektroniikkayksikköön,
kunnes solmu on tullut kotelon pääterajoittimelle.
2. Aja sitten nosto-ovi ylös loppuasentoon (nosto-ovi on täysin auki). Jätä ylös hieman välimatkaa (väh. 50 mm) loppuasentoa varten,
mahdollisille pääterajoittimille tai nosto-oven esteille, jotta moottori pysähtyy oikea-aikaisesti eikä siten pääse ylikuormittumaan.
3. Kiinnitä vetonaru nosto-oveen siten, että nosto-ovi on yläasennossa, kun vetonaru on kireällä.
4. Tee naruun solmu.
5. Leikkaa saksilla narun ylimääräinen osa pois.
