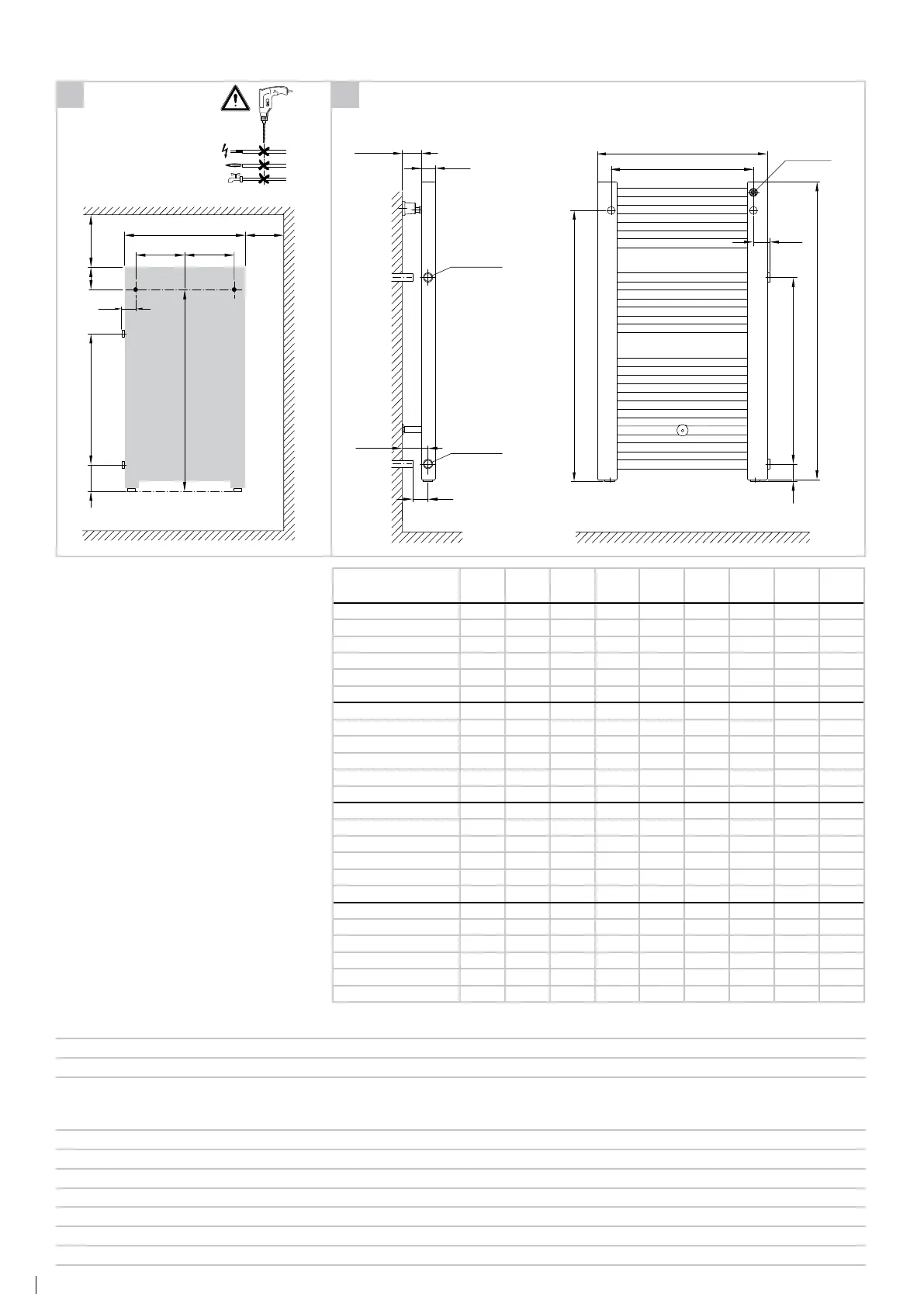

Kermi BASIC 50 Series - Page 6

6
BA
76
BL
>50
>50
L/2 L/2
H
33
NA45
53–65
BL
L
33
1*
E (1/4")
BT
70–82
H
BH
NA45
RL (1/2")
VL (1/2")
NR
H
[mm]
L
[mm]
L/2
[mm]
NA
[mm]
BH
[mm]
BL
[mm]
BT
[mm]
G
[kg]
V
[l]
E001D080045 . XXX 733 395 198 >450 804 450 35 6,8 4,3
E001D080050 . XXX 733 469 235 >450 804 524 35 7,4 4,8
E001D080055 . XXX 733 509 255 >450 804 564 35 7,8 5,0
E001D080060 . XXX 733 544 272 >450 804 599 35 8,1 5,2
E001D080075 . XXX 733 694 347 >450 804 749 35 9,4 6,1
E001D080090 . XXX 733 844 422 >450 804 899 35 10,8 6,9
E001D120045 . XXX 1101 395 198 >450 1172 450 35 9,8 6,2
E001D120050 . XXX 1101 469 235 >450 1172 524 35 10,7 6,9
E001D120055 . XXX 1101 509 255 >450 1172 564 35 11,2 7,2
E001D120060 . XXX 1101 544 272 >450 1172 599 35 11,7 7,5
E001D120075 . XXX 1101 694 347 >450 1172 749 35 13,6 8,8
E001D120090 . XXX 1101 844 422 >450 1172 899 35 15,6 10,0
E001D150045 . XXX 1377 395 198 >450 1448 450 35 12,1 7,7
E001D150050 . XXX 1377 469 235 >450 1448 524 35 13,4 8,5
E001D150055 . XXX 1377 509 255 >450 1448 564 35 14,0 8,9
E001D150060 . XXX 1377 544 272 >450 1448 599 35 14,6 9,3
E001D150075 . XXX 1377 694 347 >450 1448 749 35 17,1 10,9
E001D150090 . XXX 1377 844 422 >450 1448 899 35 19,6 12,5
E001D180045 . XXX 1699 395 198 >450 1770 450 35 14,5 9,6
E001D180050 . XXX 1699 469 235 >450 1770 524 35 16,0 10,5
E001D180055 . XXX 1699 509 255 >450 1770 564 35 16,8 11,0
E001D180060 . XXX 1699 544 272 >450 1770 599 35 17,5 11,5
E001D180075 . XXX 1699 694 347 >450 1770 749 35 20,5 13,4
E001D180090 . XXX 1699 844 422 >450 1770 899 35 23,5 15,4
Legende Legend Légende Leggenda
E Entlüftung Bleeding Purge Spurgo
G Gewicht (leer) Weight (empty) Poids (à vide) Peso (vuoto)
H Abstand Bohrloch zu
Unterkante Anschlussmuffe
Spacing of drilled hole to lower
edge connecting sleeve
Ecart entre trou de perçage et
arête inférieure du manchon de
raccordement
Distanza foro da bordo
inferiore muffola di
allacciamento
L Abstand der Bohrlöcher Spacing of the drilled holes Ecart entre les trous de perçage Distanza dei fori
NA Nabenabstand Hub spacing Ecart entre moyeux Distanza mozzi
NR Artikel-Nr. Article No. N° d'article Codice articolo
RL Rücklauf Return line Retour Ritorno
V Wasserinhalt Water content Contenu liquide Contenuto d'acqua
VL Vorlauf Supply line Départ Mandata
1* geeignete Verschraubungen Suitable screw fittings Raccords vissés appropriés Collegamenti a vite adatti
DE – Maße und Gewichte EN – Dimensions and weights FR – Dimensions et poids IT – Quote e pesi
Rückansicht • View from the rear
Vue arrière • Vista posteriore
► Lage der Versorgungsleitungen prüfen.
► Untergrund auf Tragfähigkeit prüfen.
► Schrauben und Dübel auf Eignung prüfen.
► Check the location of the supply lines.
► Check the bearing surface for load-carrying
capacity.
► Check the suitability of the screws and
anchors.
► Contrôler la position des tuyauteries
d'alimentation.
► Vérifier la capacité de charge du support.
► Contrôler l'aptitude des vis et chevilles.
► Controllare l'ubicazione delle linee di
alimentazione.
► Controllare la portata del supporto.
► Controllare l'idoneità delle viti e dei
tasselli.
