G
H
I
FSWM1000 17/08/08 10:58 AM Page 4
VERSTELLBARE ZWINGEN
Die beiden verstellbaren Zwingen können sowohl senkrecht als auch waagerecht verwen-
det werden. Die langen Nuten in der Arbeitsplatte ermöglichen das Verankern der Zwingen
in einer festen waagerechten Position. Die kürzeren Nuten ermöglichen die Verwendung
der Zwingen in einer senkrechten Position (Abbildung J).
Die Abbildungen J1 bis J6 veranschaulichen, wie die beiden Zwingen sowohl in der
waagerechten als auch in der senkrechten Position verwendet werden können.
J1 – Zum Erweitern der Öffnung zwischen den Zwingenbacken drücken Sie den
Klemmhebel und verschieben die Backe wie gezeigt. Die am Griff befestigte Backe kann
auf die gleiche Weise verschoben werden oder auch durch das Drücken und Entspannen
des vorderen Griffs.

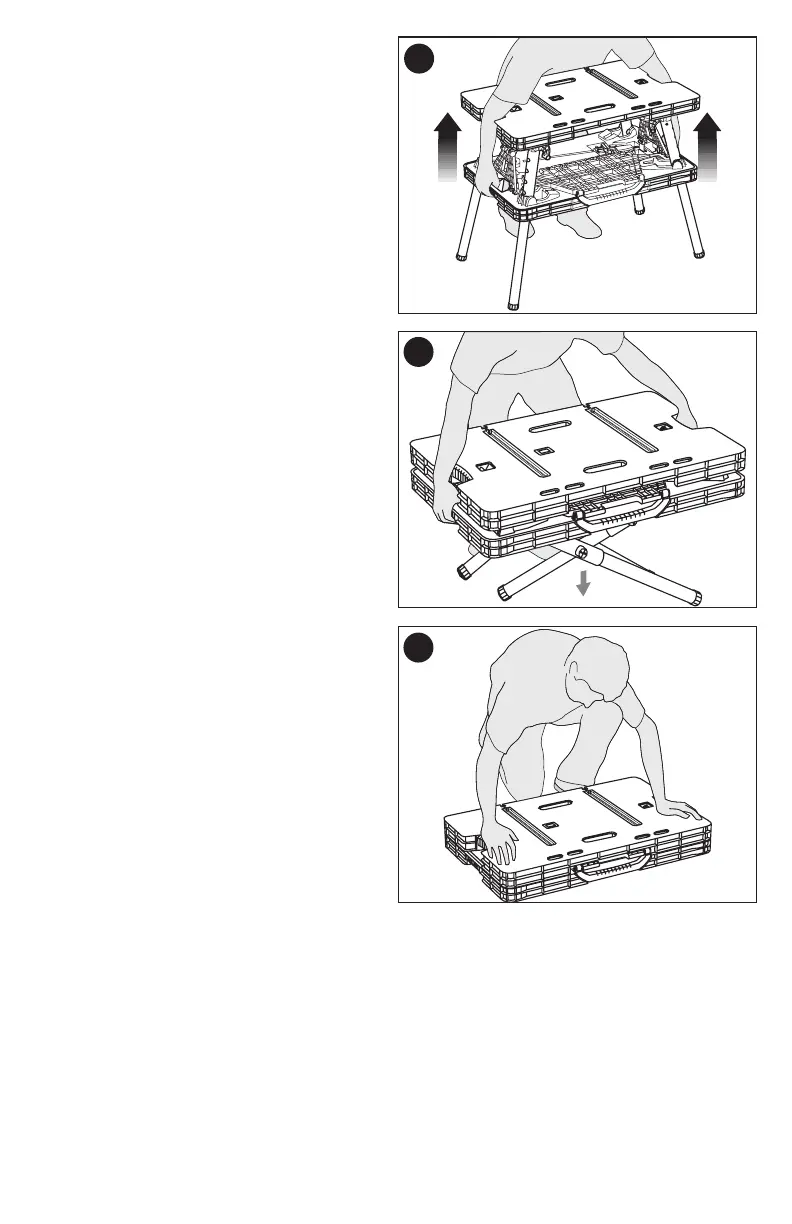

2. Fassen Sie durch die Aussparungen der
Arbeitsplatte und ergreifen Sie das untere
Teil der Werkbank. Ziehen Sie das untere
Teil nach oben, damit die Beine einklappen
können. (Abbildung G)
3. Legen Sie die Werkbank wie in
Abbildung H gezeigt auf den Boden.
4. Wenn die Werkbank flach auf dem
Boden liegt, drücken Sie die Arbeitsfläche
wie in Abbildung I gezeigt in die vollstän-
dig geschlossene Position.
18
