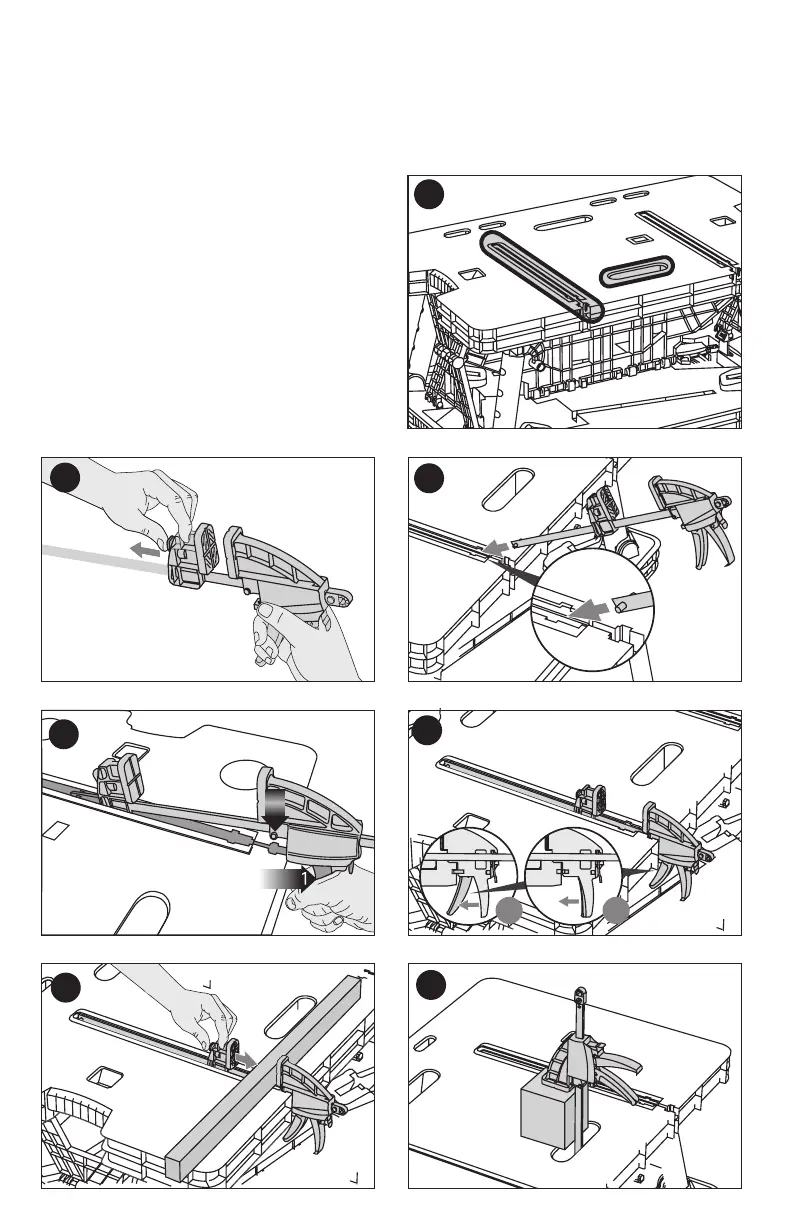

J2 – Setzen Sie der Abbildung entsprechend das runde Teil am Ende der Zwingen-
schiene in die dafür vorgesehene Öffnung in der Hauptnut der Arbeitsplatte ein.
J3 – Zum Verriegeln der Zwinge in waagerechter Position drücken Sie den vorderen Griff
und setzen die runden, vorstehenden Nasen in die passenden Öffnungen auf der
Arbeitsplatte ein (hinter den, in J2 erwähnten Öffnungen).
J4 – Wenn sich die Zwinge vollständig in
waagerechter Position befindet, verriegeln
Sie die Zwinge durch das Loslassen des
vorderen Griffs (zum Entfernen drücken Sie
den Griff und heben die Zwinge heraus).
J5 – Drücken Sie den Klemmhebel herab
und schieben Sie die vordere Zwinge in die
Position gegen das einzuspannende
Material. Drücken Sie den vorderen Griff,
um Druck anzuwenden.
J6 – Führen Sie die Zwinge wie gezeigt
zum senkrechten Einspannen durch die
Aussparung auf der Arbeitsplatte ein.
