KETRON SD3
Istruzioni per l’apertura dello strumento
Instructions to open the instrument
Eseguire le operazioni adagiando lo strumento sopra un panno morbido per proteggere la
verniciatura da eventuali graffiature.
Rest the instrument on a soft cloth to avoid scratching the paintwork while the operations are being
accomplished.
B
B

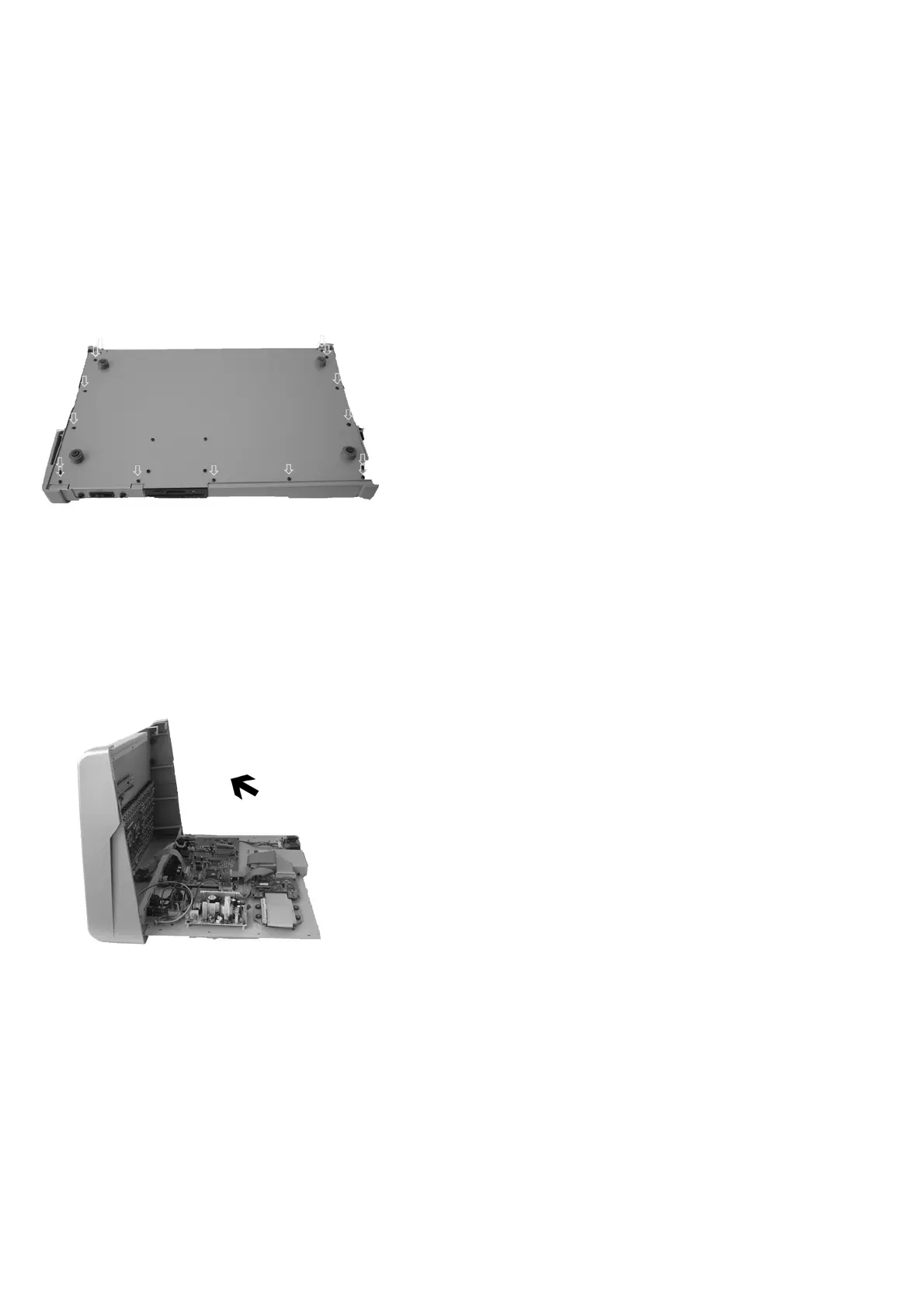

A - Togliere le 8 viti.
Remove the 8 screws.
A
B - Togliere le 7 viti.
A
A
Remove the 7 screws.
B
Dopo aver tolto le viti di fissaggio, alzare di qualche
centimetro il coperchio e ruotarlo in alto facendo
attenzione a non sollecitare il cavo di collegamento con il
fondo.
After removing the screws lift shortly upper lid than
rotate carefully in order to avoid any cable rip suited on
the bottom.
