SD5

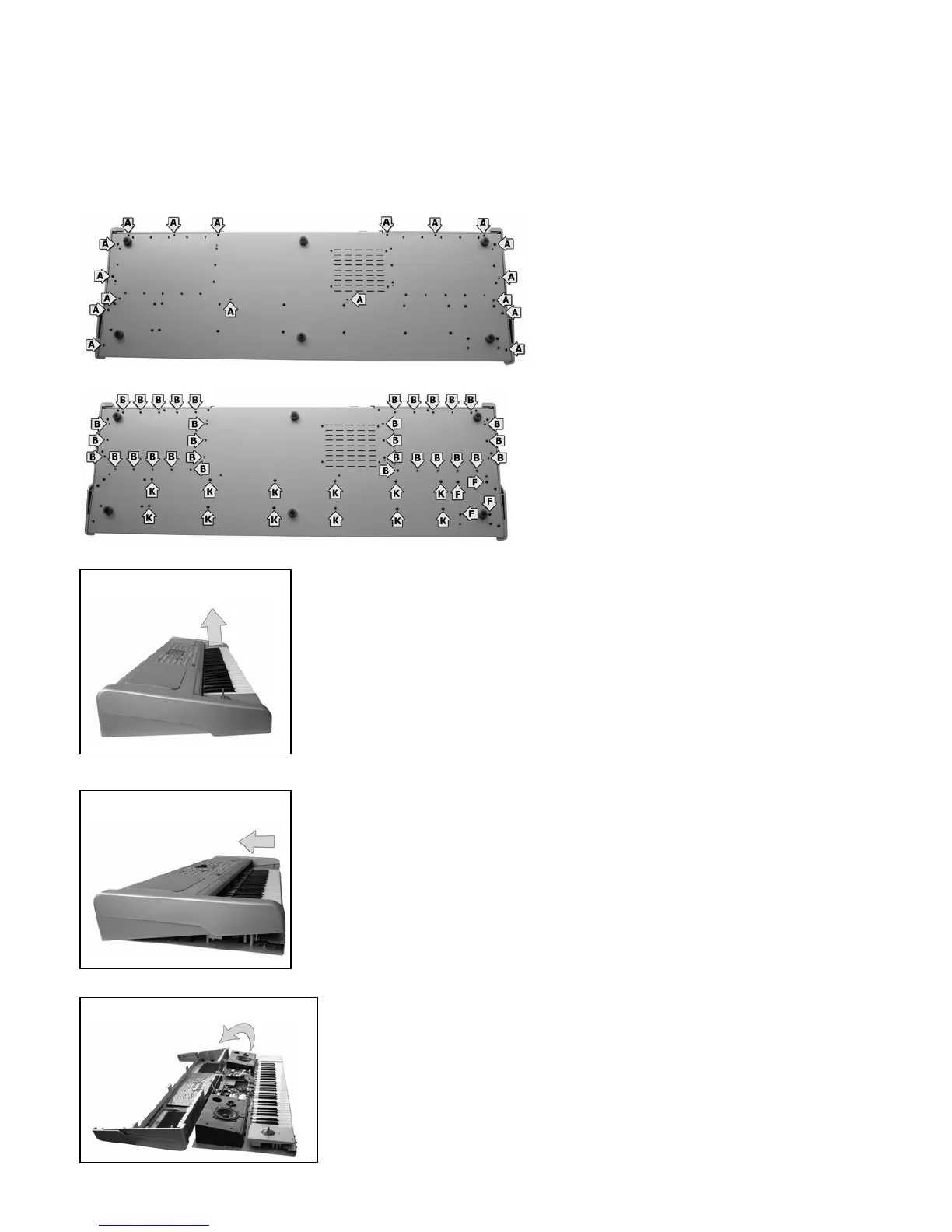

Istruzioni per l’apertura dello strumento
Instrument opening up instructions
Eseguire le operazioni adagiando lo strumento sopra un panno morbido per proteggere la verniciatura da eventuali
graffiature.
Rest the instrument on a soft cloth to avoid scratching the paintwork while the operations are being accomplished.
A - Togliere le viti per l’apertura del coperchio
- Remove the screws to release the cover
Fig. 1
Fig. 2
stiera
remove keyboard screws
opo aver tolto le viti di fissaggio, alzare di qualche centimetro il coperchio.
rument
ar scorrere indietro il coperchio fino a quando fuoriesce dalla tastiera ed alzare sul
the front edge up slide the cover back to clear the keyboard.
uotare il coperchio facendo attenzione a non sollecitare il cavo di collegamento
r to rest on a flat surface taking care not to disconnect any of the
B - Non togliere viti per l’apertura dei box altoparlanti
- Don’t remove speaker box screws
F - Non togliere le viti per l’apertura del finetasto
sinistro
- Don’t remove the screws to release the left cheek
K - Non togliere le viti per lo smontaggio della ta
- Don’t
D
After removing the screws carefully turn over while holding the edges of the inst
and lift the cover a few centimetres.
F
davanti.
While holding
R
Fig. 3
con il fondo
Turn the cove
cables connecting the 2 parts.
