8
119
P
ESQUEMA DE ALIMENTAÇÃO
PS-300
PS-400
*
*
**
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
* *
*
*
* *
*
*
*
*
*
*
*
*
*
*
I

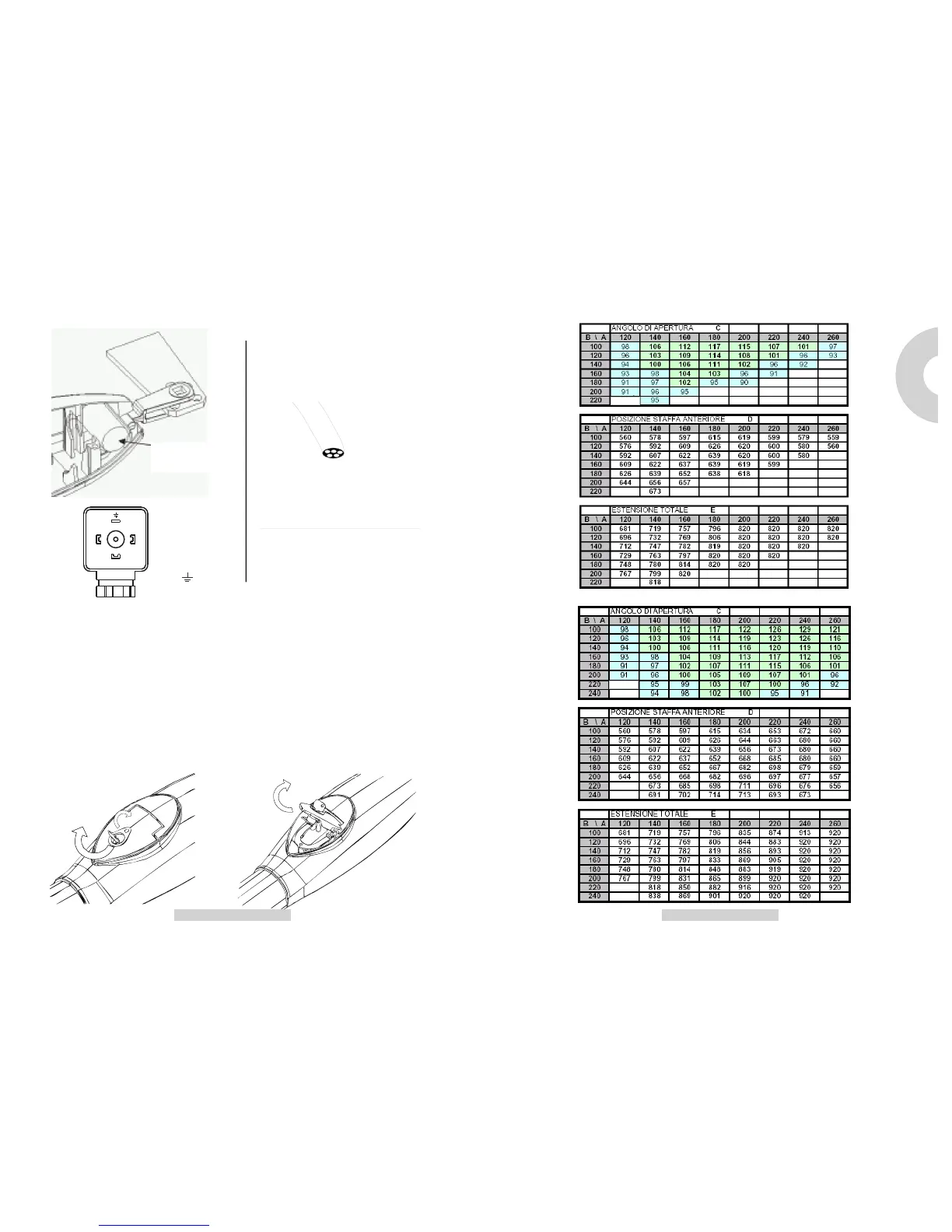

Se for necessário mover a folha manualmente, proceda conforme indicado a seguir:
1) Desligue a alimentação eléctrica.
2) Introduza a chave de desbloqueio fornecida com o sistema e rode-a de 90° (fig. 10).
Desta maneira, solta-se o sistema de redução interno e torna-se possível realizar a
manobra de emergência.
3) Para reactivar a transmissão, basta fechar a portinhola na posição inicial para
que o sistema de rotação volte a engrenar no motorredutor.
4) Nesta altura, poderá ligar a alimentação eléctrica e verificar se tudo funciona
correctamente.
FUNCIONAMENTO MANUAL
33
22
11
1 Cierra
2 Abre
3 Comum
Tierra
Condenser
standard 10 µf
24 Vdc
Azul+
Casthano -
Branco -
Verde-amarillo in
Negro +
Alimentação motoe 24 v
Segnal Encoder
230 Vac
Levantar a portinhola para
accionar o desbloqueio
Rodar a chave para a direita
