3
ITALIANO
900RXI/M-41 900RXI/M-41R 900RXI/M-42 900RXI/M-42R

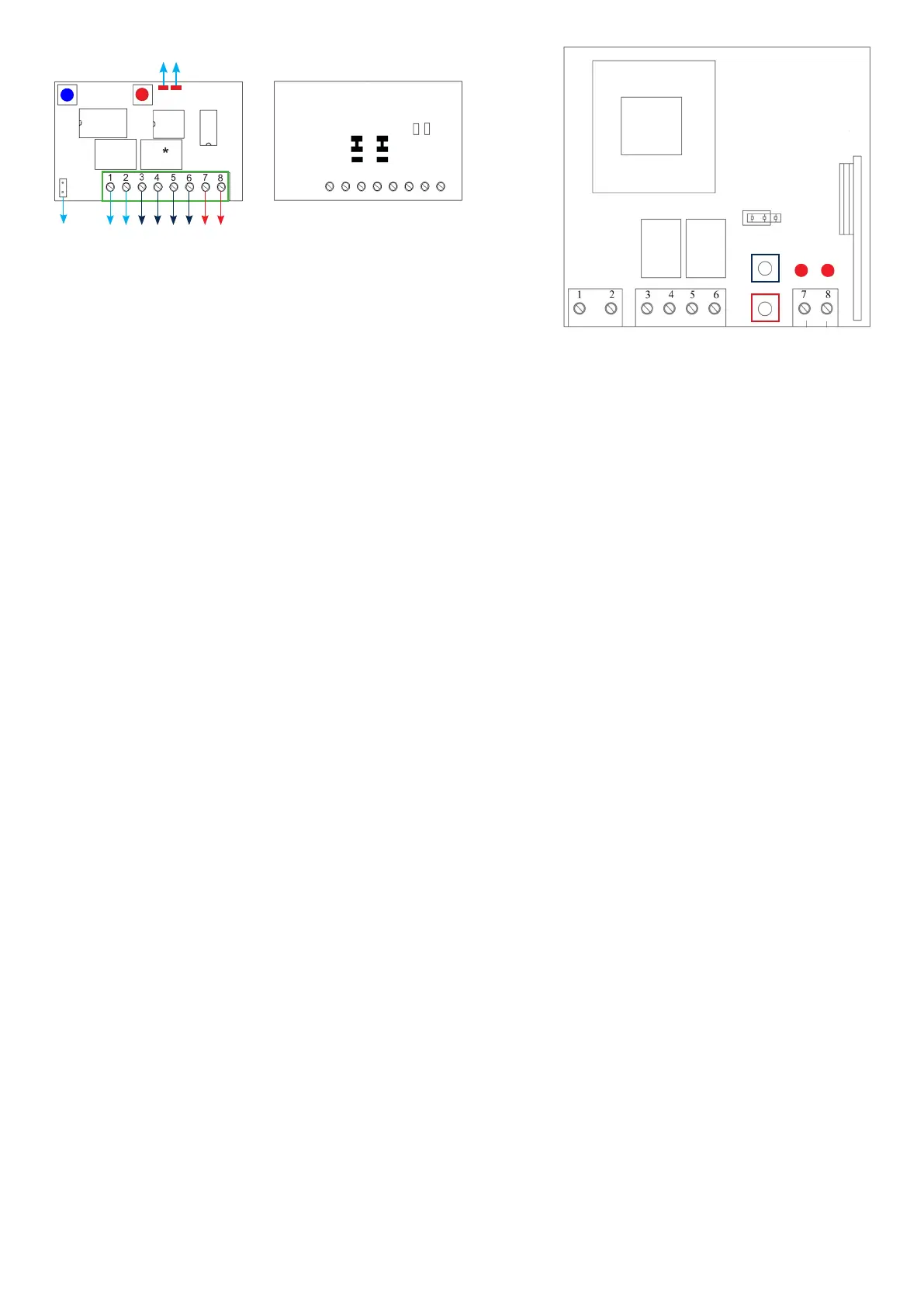

Alimentazione
Uscita relè 1
Uscita relè 2 (presente solo su RXM-42/42R o RXI-42/42R)
Ingresso antenna
12/24 VAC/VDC
OUT 1
OUT 2
ANTENNA
OPERAZIONI PRELIMINARI
Al momento in cui è data alimentazione, il ricevitore effettua un test interno ed i led LR1-LR2 emet-
tono una serie di due lampeggi lenti e due veloci per indicare che è pronto per le fasi successive.
+ -
gnd sign
Jumper selezione tensione
Jumper inserito 12 Vac/Vdc
Jumper disinserito 24 Vac/Vdc
NA NA
NC NC
A
Prolung. Timer
S P
LR1 LR2
12/24Vac/Vcc
OUT1
OUT2
ANT
Prolung. Timer
900RXM230-42
S
P
LR1 LR2
230Vac
OUT1
OUT2
ANT
PROGRAMMAZIONE DELLE USCITE
Il pulsante di selezione S permette di selezionare l’uscita che si vuole programmare (Out1,Out2),
visualizzando l’uscita scelta tramite i led di segnalazione LR1, LR2. Ad ogni pressione del pulsante
S si seleziona una uscita diversa passando da LR1 a LR2, con una sequenza ciclica LR1-LR2-
nulla-LR1-....Il pulsante di programmazione P permette, una volta che è stata selezionata l’uscita
da programmare, di impostare l’uscita come monostabile (1 lampeggio del led LR), bistabile (2
lampeggi del led LR), temporizzata (3 lampeggi del led LR) ed ON-OFF (4 lampeggi del led LR).
Premendo con il pulsante P si varia il numero di lampeggi di un’uscita e dunque la sua programma-
zione.
Le uscite possono essere programmate, dunque, in modo diverso l’una dall’altra.Es: Out1 pro-
grammata di tipo impulsivo, Out2 Passo-Passo.
N.B. Nel caso non venga selezionata nessuna uscita tramite il pulsante S, automaticamente pre-
mendo il pulsante P si andrà a programmare la prima uscita.
Monostabile (default premendo il tasto del telecomando si da un impulso)
Bistabile (premendo il tasto del telecomando si chiude il contatto e rimane chiuso no
alla successiva ri-pressione del tasto)
Temporizzata (premendo il tasto del telecomando si chiude il contatto e rimane chiuso per 20 sec. )
ON-OFF (premendo il tasto 1 del telecomando si chiude il contatto, premendo il tasto 2
del telecomando si apre il contatto)
APPRENDIMENTO CODICI
Si seleziona tramite il pulsante P l’uscita che si intende programmare, oppure automaticamente si
entra in Out1.
A questo punto il led LR (selezionato) emetterà una serie di lampeggi lenti per 10 sec. ad indicare
che si è entrati nella fase dell’autoapprendimento.
In questo periodo premendo con il radiocomando si autoapprende il codice ed il canale con cui è
stato trasmesso.
Se la memorizzazione è andata a buon ne i led LR1,LR2 si accenderanno a luce ssa per 2 sec..
Dopo una prima memorizzazione i led rimarranno per un ulteriore tempo di 6 sec. a lampeggiare in
attesa di una nuova memorizzazione, se questa sarà effettuata continueranno per ulteriori 6 sec. a
lampeggiare, altrimenti si esce dalla fase della programmazione.
Se in fase di memorizzazione si inserisce un codice già presente in memoria i led LR1 LR2 emette-
ranno dei lampeggi veloci ad indicare che è già stato memorizzato.
In fase di autoapprendimento ogni uscita ha la possibilità di memorizzare piu’ codici, no a circa
400 totali sulle due uscite.
