45

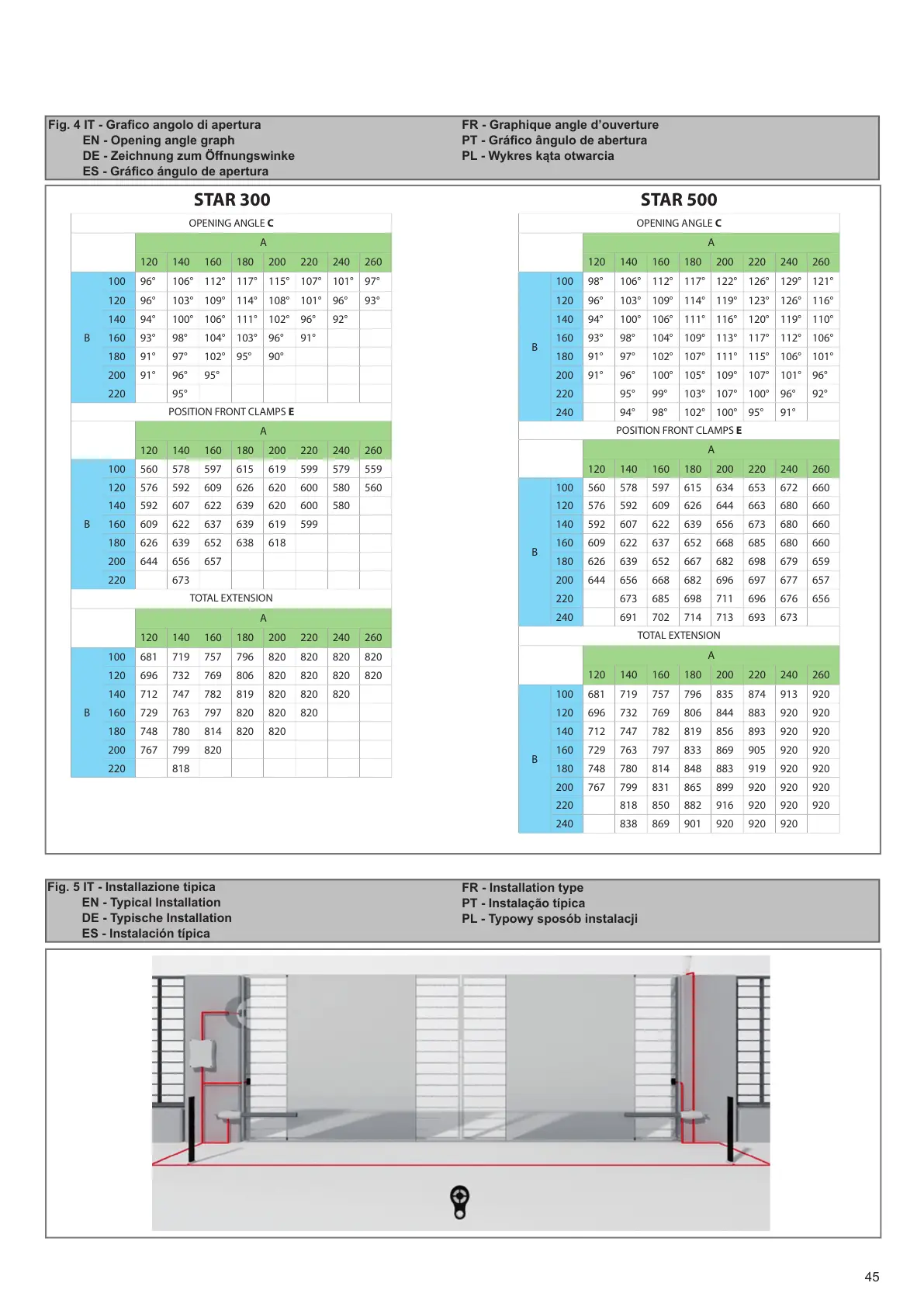

Fig. 4 IT - Graco angolo di apertura
EN - Opening angle graph
DE - Zeichnung zum Öffnungswinke
ES - Gráco ángulo de apertura
FR - Graphique angle d’ouverture
PT - Gráco ângulo de abertura
PL - Wykres kąta otwarcia
Fig. 5 IT - Installazione tipica
EN - Typical Installation
DE - Typische Installation
ES - Instalación típica
FR - Installation type
PT - Instalação típica
PL - Typowy sposób instalacji
OPENING ANGLE C
A
120 140 160 180 200 220 240 260
B
100 96° 106° 112° 117° 115° 107° 101° 97°
120 96° 103° 109° 114° 108° 101° 96° 93°
140 94° 100° 106° 111° 102° 96° 92°
160 93° 98° 104° 103° 96° 91°
180 91° 97° 102° 95° 90°
200 91° 96° 95°
220 95°
POSITION FRONT CLAMPS E
A
120 140 160 180 200 220 240 260
B
100 560 578 597 615 619 599 579 559
120 576 592 609 626 620 600 580 560
140 592 607 622 639 620 600 580
160 609 622 637 639 619 599
180 626 639 652 638 618
200 644 656 657
220 673
TOTAL EXTENSION
A
120 140 160 180 200 220 240 260
B
100 681 719 757 796 820 820 820 820
120 696 732 769 806 820 820 820 820
140 712 747 782 819 820 820 820
160 729 763 797 820 820 820
180 748 780 814 820 820
200 767 799 820
220 818
OPENING ANGLE C
A
120 140 160 180 200 220 240 260
B
100 98° 106° 112° 117° 122° 126° 129° 121°
120 96° 103° 109° 114° 119° 123° 126° 116°
140 94° 100° 106° 111° 116° 120° 119° 110°
160 93° 98° 104° 109° 113° 117° 112° 106°
180 91° 97° 102° 107° 111° 115° 106° 101°
200 91° 96° 100° 105° 109° 107° 101° 96°
220 95° 99° 103° 107° 100° 96° 92°
240 94° 98° 102° 100° 95° 91°
POSITION FRONT CLAMPS E
A
120 140 160 180 200 220 240 260
B
100 560 578 597 615 634 653 672 660
120 576 592 609 626 644 663 680 660
140 592 607 622 639 656 673 680 660
160 609 622 637 652 668 685 680 660
180 626 639 652 667 682 698 679 659
200 644 656 668 682 696 697 677 657
220 673 685 698 711 696 676 656
240 691 702 714 713 693 673
TOTAL EXTENSION
A
120 140 160 180 200 220 240 260
B
100 681 719 757 796 835 874 913 920
120 696 732 769 806 844 883 920 920
140 712 747 782 819 856 893 920 920
160 729 763 797 833 869 905 920 920
180 748 780 814 848 883 919 920 920
200 767 799 831 865 899 920 920 920
220 818 850 882 916 920 920 920
240 838 869 901 920 920 920
STAR 300 STAR 500
