12
diese Seite ist bei allen
Konfi gurationen zur
Montagefl äche ausgerichtet

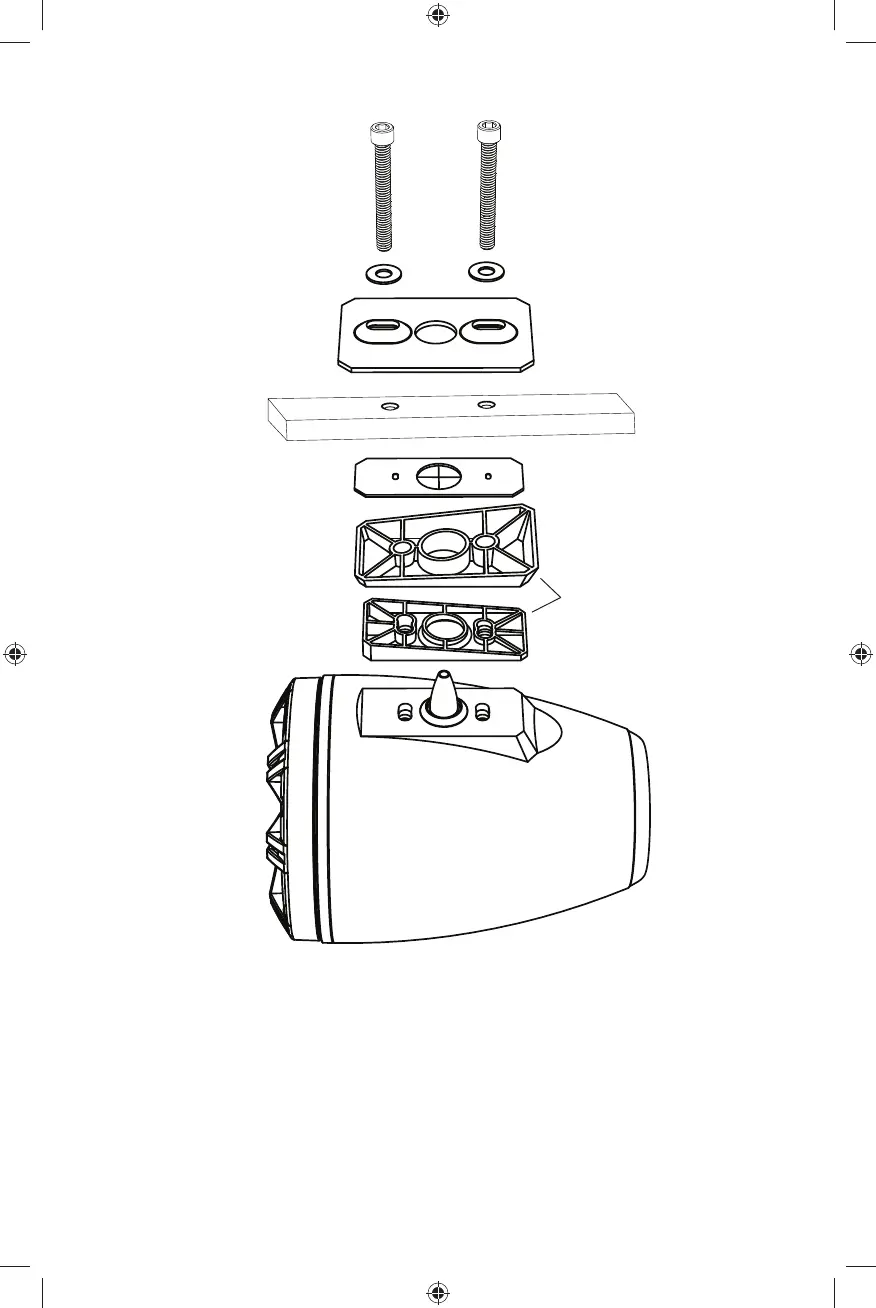

0-Grad-Konfi guration
Unterlegscheibe
5/16 Zoll Rostfreie Stahlinbusschrauben
(1/4 Zoll Inbusschlüssel)
Montagefl äche
Montageplatte
Montagedichtung
Montagehalterung
Montagekeil
Schritt 3: Richten Sie die Montageteile aus und beginnen Sie mit dem Festziehen der Schrauben.
Benutzen Sie bei allen Montagekonfi gurationen die Montagedichtung, um eine wasserbeständige
Abdichtung sicherzustellen und um das Gehäuse vor kosmetischen Beschädigungen zu schützen.
Zwischen Montageplatte und Montagefl äche können Sie eine zusätzliche Montagedichtung montieren.
Achten Sie darauf, dass die Drähte vollständig durch die Montageteile und die Montagefl äche gezogen
wurden, bevor Sie die Schrauben ganz festdrehen.
Schritt 4: Schließen Sie die Lautsprecherdrähte an den Verstärker und die LED-Drähte an die +12-Volt-
Quelle und die Erdung an. KICKER empfi ehlt, dass Sie die Anschlüsse verlöten und anschließend mit
einem Schrumpfschlauch schützen.
