16

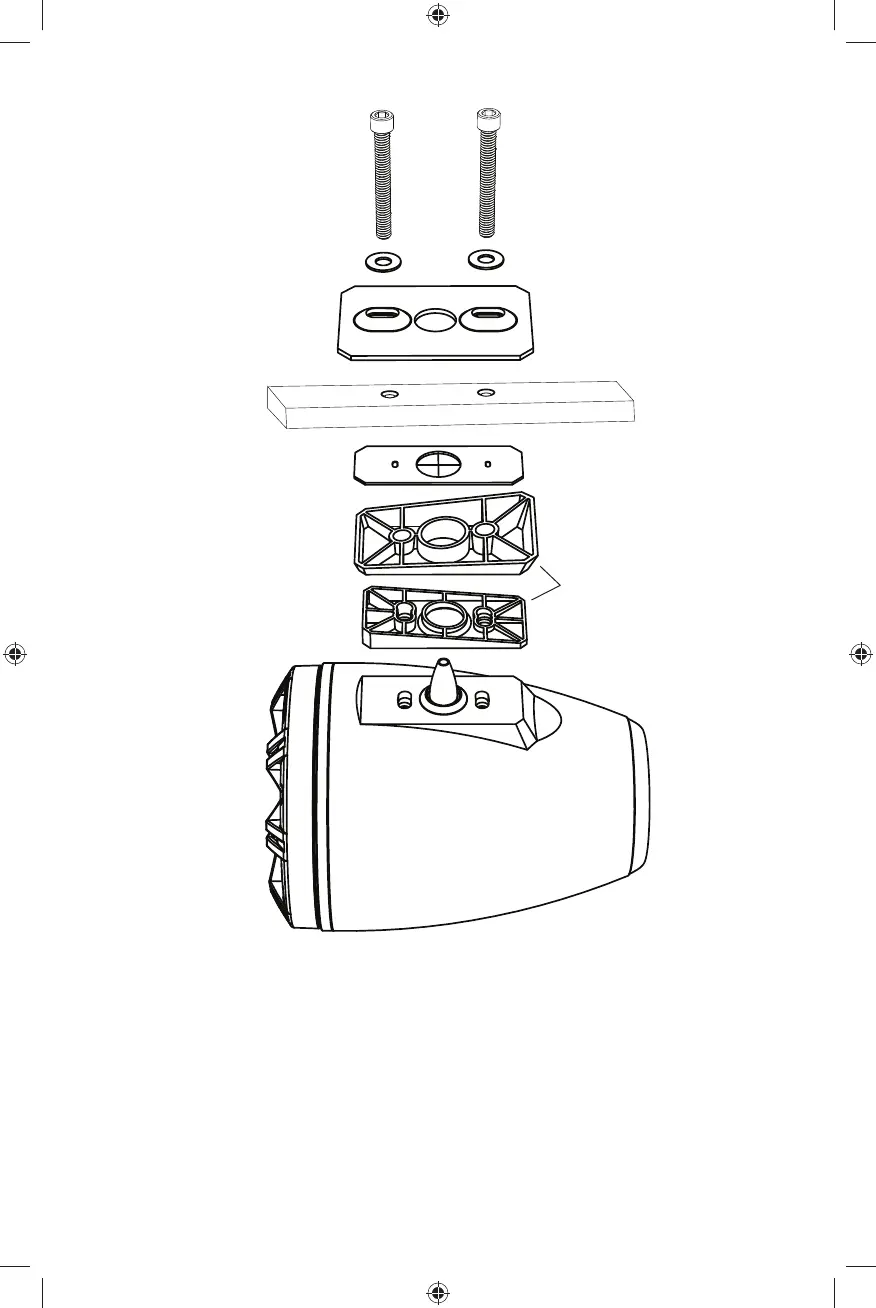

ce côté doit faire face à la
surface de montage dans
toutes les confi gurations
Confi guration à 0 degrés
rondelle plate
vis d’assemblage à six pans creux en
acier inoxydable (clé Allen 1/4”)
surface de montage
plaque de montage
joint de montage
support de fi xation
cale de montage
3e étape : alignez le matériel de fi xation et commencez à serrer les boulons. Utilisez le joint de montage
dans toutes les confi gurations de montage, afi n d’assurer un joint étanche à l’eau et le protéger contre
les dommages esthétiques. Vous pouvez également installer un joint de montage supplémentaire entre la
plaque de montage et la surface de montage. Assurez-vous que les fi ls ont été entièrement déployés à
travers le matériel de fi xation et la surface de montage avant de terminer le serrage des boulons.
4e étape : raccordez les fi ls du haut-parleur à votre amplifi cateur et les fi ls de la LED à votre source
d’alimentation +12 V et à la masse. KICKER recommande de souder les connexions et de les sécuriser
avec une gaine thermorétractable.
