8
este lado debe estar orientado
hacia la superfi cie de montaje
en todas las confi guraciones

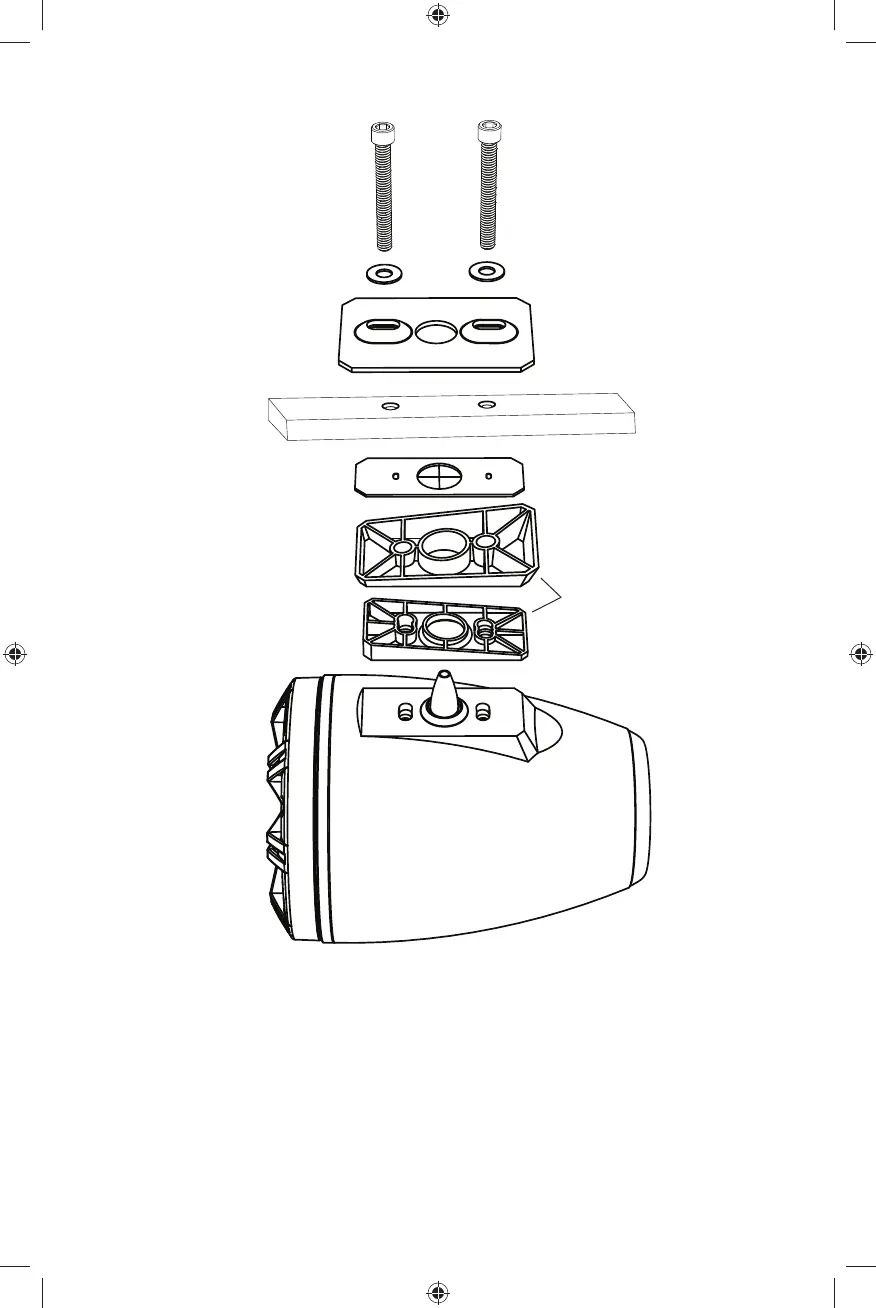

Confi guración de 0 grados
arandela
5/16” Tornillos Allen de cabeza de tuerca
de acero (llave Allen de 1/4” )
superfi cie de montaje
placa de montaje
junta de montaje
base de montaje
cuña de montaje
Paso 3: Alinee los accesorios de montaje y comience a ajustar los pernos. Use la junta de montaje en
todas las confi guraciones de montaje para garantizar un sello resistente al agua y proteger de daños
a la estética. También puede instalar una junta de montaje adicional entre la placa y la superfi cie de
montaje. Asegúrese de que los cables se hayan extendido completamente a través de los accesorios y la
superfi cie de montaje antes de terminar de apretar los pernos.
Paso 4: Conecte los cables de los altavoces a su amplifi cador y los cables de las luces LED a sus
fuentes de +12V y conexión a tierra. KICKER le recomienda soldar las conexiones y asegurarlas con
termorretracción.
