www.kurtkinetic.com

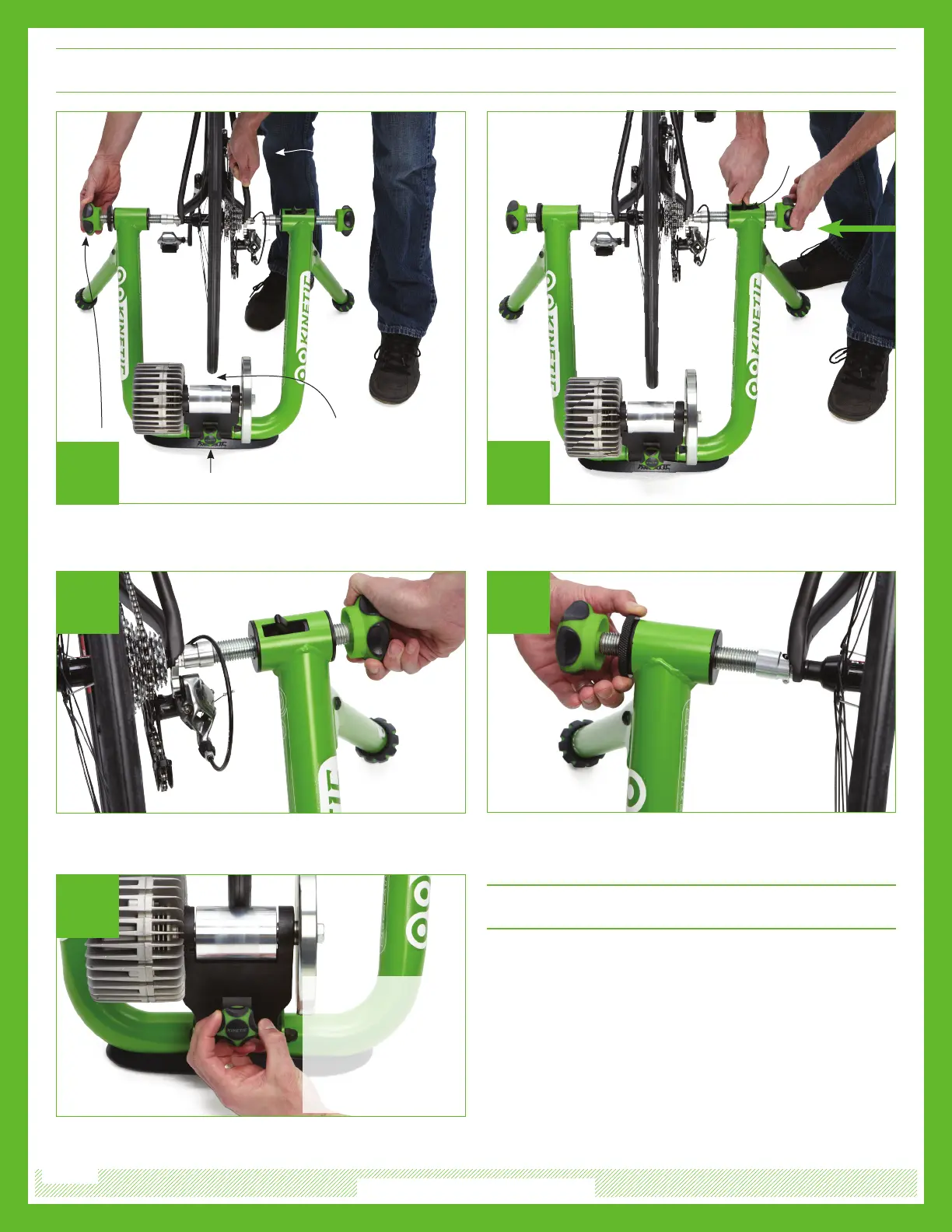

COLOCACIÓN DE LA BICICLETA
1. Aoje el pomo de ajuste de la unidad de resistencia para separar
el rodillo del neumático hasta que no se toquen.
2. Disminuya la tensión del eje aojando el pomo derecho un
mínimo de 2 vueltas para permitir el desbloqueo de cierre rápido.
3. Sujete rmemente el sillín para estabilizar la bicicleta.
4. Suelte el cierre rápido del lado derecho del rodillo y deslice el
pomo hasta su posición de apertura completa. La bicicleta puede
ser retirada del casquillo izquierdo.
RETIRAR LA BICICLETA
Aoje el anillo de bloqueo y gire el pomo izquierdo para centrar la
bicicleta
Apriete el pomo en el lado de la palanca de cierre rápido hasta que la
rueda esté rmemente centrada en el rodillo de la unidad de resistencia
Gire el pomo regulador de presión del rodillo hasta que el rodillo toque el
neumático. Luego añada entre 2 y 3 giros completos
Apriete el anillo de bloqueo cuando la rueda esté centrada en la unidad de
resistencia y la bicicleta esté rmemente sujeta por el cierre de rueda
1
3
5
Presione el pomo derecho rmemente contra el cierre de rueda, accione
la palanca de cierre rápido y apriete el pomo hasta que el neumático
esté colocado en el centro del rodillo
2
4
LADO
DERECHO
CIERRE
RÁPIDO
LADO
IZQUIERDO
Asegúrese de que la
unidad de resistencia está
apretada ligeramente y no
toca el neumático
Sujete el
cuadro por
el tirante
trasero
CONSEJO: Compruebe
la fricción del neumático
moviendo la rueda 1/4
de giro adelante y atrás.
Añada media vuelta más
con el pomo de ajuste, en
caso necesario.
POMO REGULADOR DE
PRESIÓN DEL RODILLO
