4
La hotte d’aspiration est configurée à l’usine pour
la décharge à travers le toit ou un mur. Pour une
installation sans évacuation de l’air (recyclage),
voir en dernière page la section « Hottes à
recyclage (sans décharge à l’extérieur) ».
Le conduit d’évacuation nécessaire n’est pas
inclus. On peut utiliser un conduit d’évacuation
rectangulaire 8,3 cm x 25 cm (3 1/4 po x 10 po),
ou conduit circulaire de diamètre 17,8 cm
(7 po), 20,3 cm (8 po) ou 22,9 cm (9 po). La
hotte est dotée d’un orifice de décharge de
8,3 cm x 25 cm (3 1/4 po x 10 po).
Le circuit de décharge peut décharger l’air à
l’extérieur à travers le mur ou à travers le toit.
Pour la décharge à travers le mur, on doit utiliser
un coude à 90°.
La longueur effective du circuit ne doit pas être
supérieure à la longueur indiquée dans le tableau
ci-dessous.
Taille des conduits Longueur maximale
8,3 x 25 cm
(3 1/4 x 10 po) 10,7 m (35 pi)
Rond, dia. 17,8 cm (7 po) 12,2 m (40 pi)
Rond, dia. 20,3 cm (8 po) 15,2 m (50 pi)
Rond, dia. 22,9 cm (9 po) 18,3 m (60 pi)
Composant Conduit rectangulaire Conduit rond, dia.
8,3 x 25 cm (3 1/4 x 10 po) 17,8 cm (7 po), 20,3 cm (8 po)
ou 22,9 cm (9 po)
coude à 45° 2,1 m (7 pi) 0,8 m (2,5 pi)
coude à 90° 1,5 m (5 pi) 1,5 m (5 pi)
coude plat à 90° 3,7 m (12 pi)
raccord de transition 1,5 m (5 pi)
rectangle-rond
bouche de décharge 0 m (0 pi)
murale
coude
8,3 x 25 cm
(3 1/4 x 10 po)
bouche de
décharge murale
Longueur maximale = 10,7 m (35 pi)
1 - coude à 90° = 1,5 m (5 pi)
Section droite 2,4 m (8 pi) = 2,4 m (8 pi)
1 - bouche de décharge murale = 0 m (0 pi)
Longueur effective de conduit
de 8,3 x 25 cm
(3 1/4 x 10 po) = 4 m (13 pi)
1,8 m (6 pi)
0,6 m
(2 pi)
Système de décharge 8,3 x 25 cm (3 1/4 x 10 po)
Pour calculer la longueur effective du
système de décharge, on doit tenir compte de
la longueur équivalente de chaque composant
du système.
Note : On déconseille l’emploi de
conduit d’évacuation flexible.
En cas d’utilisation de conduit d’évacuation
flexible, on doit tenir compte du fait que la
longueur effective de un pied de conduit flexible
correspond à 61 cm (2 pi) de conduit métallique
rigide. (Exemple : La longueur effective d’un
coude de conduit flexible est le double de la
longueur effective d’un coude standard.)
Calcul de la longueur effective du système de décharge
conduit de 8,3 x 25 cm
(3 1/4 x 10 po) -
décharge à travers le toit
Remarque : On doit utiliser
un conduit d'evacuation
rectangulaire de 8,3 x 25 cm
(3 1/4 x 10 po) àz l'intérieur
du chache-cheminée. Un
conduit d'evacuation
rond n'entrera pas
dans le cache-cheminée.
bouche de décharge
Décharge horizontale à travers le mur
conduit de
8,3 x 25 cm
(3 1/4 x 10 po) -
décharge à travers
le mur
bouche
de décharge
murale
Décharge à travers le toit

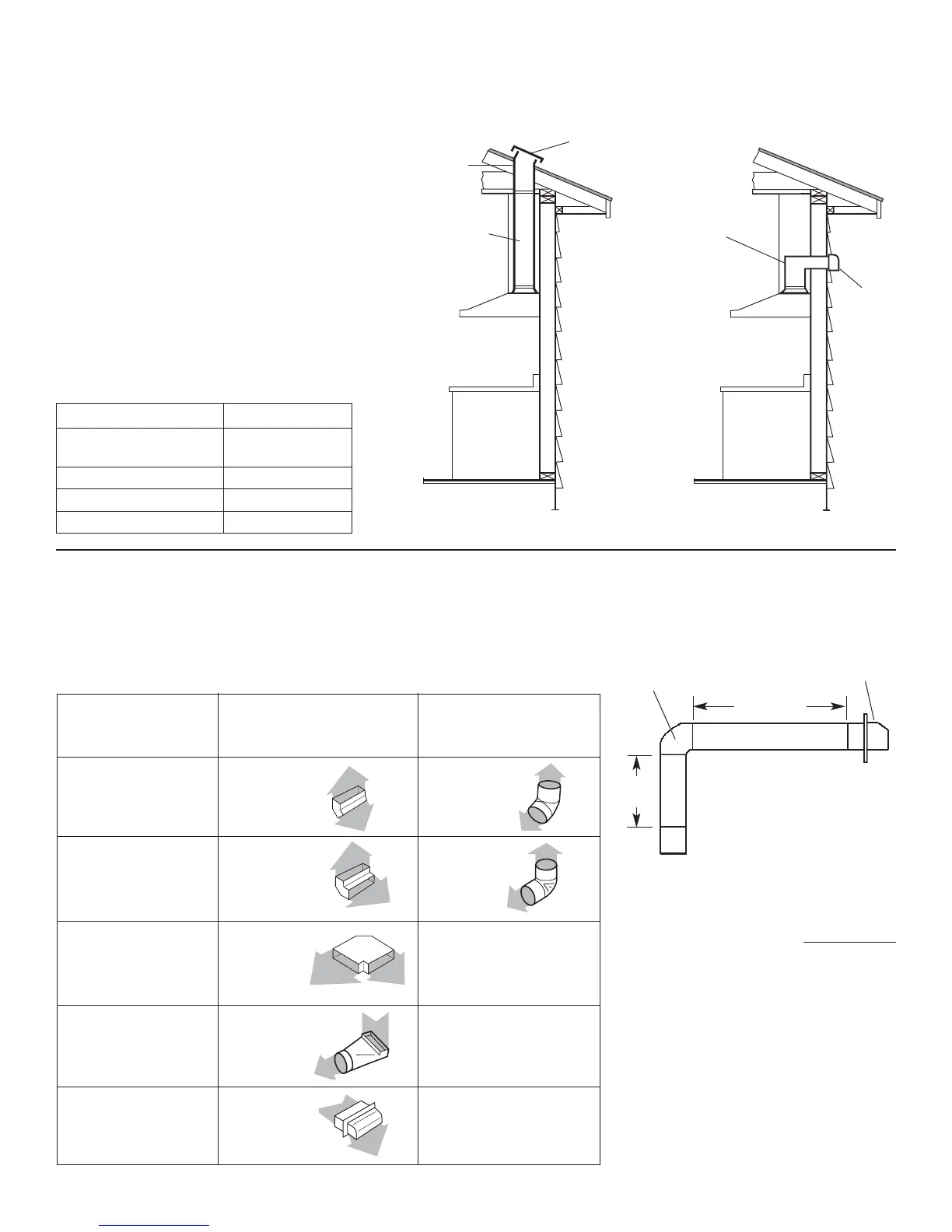

Configurations de circuit de décharge
