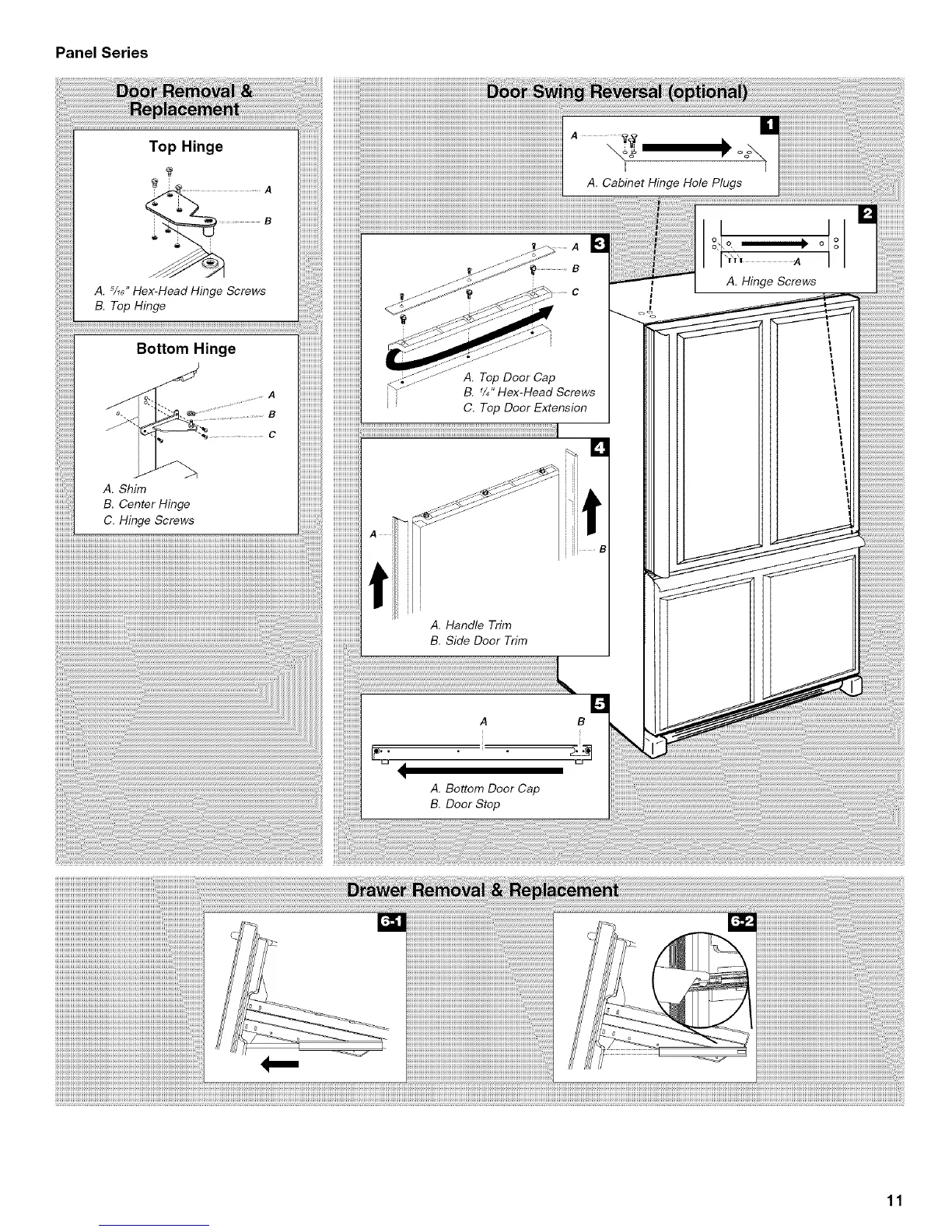

KitchenAid KBLA20ERSS00 - Page 11

Panel Series
Top Hinge
i ........... B
A. s/16"Hex-Head Hinge Screws
B. Top Hinge
Bottom Hinge
A. Cabinet Hinge Hole Plugs
A. Handle Trim
B. Side Door Trim
A B
A. Bottom Door Cap
B. Door Stop
11
