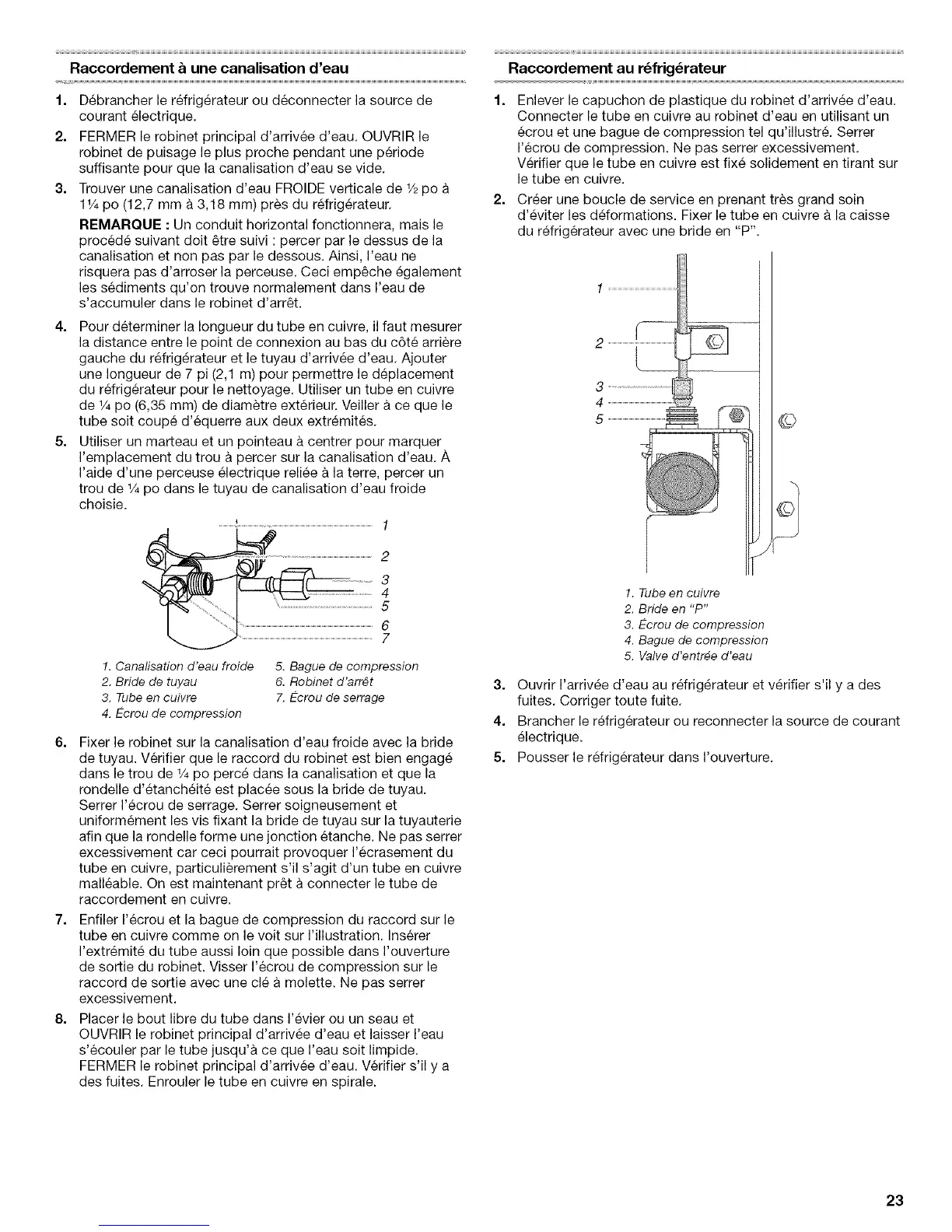

Raccordement & une canalisation d'eau
2=
3=
Raccordement au r_frig_rateur
Debrancher le refrigerateur ou deconnecter la source de 1.
courant electrique.
FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.
Trouver une canalisation d'eau FROIDE verticale de 1/2po
11/4po (12,7 mm a 3,18 mm) pres du refrig_rateur. 2.
REMARQUE : Un conduit horizontal fonctionnera, mais le
procede suivant doit _tre suivi : percer par le dessus de la
canalisation et non pas par le dessous. Ainsi, I'eau ne
risquera pas d'arroser la perceuse. Ceci emp_che egalement
les sediments qu'on trouve normalement dans I'eau de
s'accumuler dans le robinet d'arr_t.
4. Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion au bas du c6te arriere
gauche du refrigerateur et le tuyau d'arrivee d'eau. Ajouter
une Iongueur de 7 pi (2,1 m) pour permettre le deplacement
du refrigerateur pour le nettoyage. Utiliser un tube en cuivre
de 1/4po (6,35 mm) de diametre exterieur. Veiller ace que le
tube soit coupe d'equerre aux deux extremites.
5. Utiliser un marteau et un pointeau a centrer pour marquer
I'emplacement du trou a percer sur la canalisation d'eau./_,
I'aide d'une perceuse electrique reliee a la terre, percer un
trou de 1/4po dans le tuyau de canalisation d'eau froide
choisie.
5. Bague de compression
6, Robinet d'arr_t
7. Ecrou de serrage
1, Canalisation d'eau froide
2. Bride de tuyau
3. Tube en cuivre
4. Ecrou de compression
6. Fixer le robinet sur la canalisation d'eau froide avec la bride
de tuyau. Verifier que le raccord du robinet est bien engage
dans le trou de 1/4po perce dans la canalisation et que la
rondelle d'etancheite est plac_e sous la bride de tuyau.
Serrer I'ecrou de serrage. Serrer soigneusement et
uniformement les vis fixant la bride de tuyau sur la tuyauterie
afin que la rondelle forme une jonction etanche. Ne pas serrer
excessivement car ceci pourrait provoquer I'ecrasement du
tube en cuivre, particuli_rement s'il s'agit d'un tube en cuivre
malleable. On est maintenant pr_t a connecter le tube de
raccordement en cuivre.
7. Enfiler I'ecrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur I'illustration. Inserer
I'extremite du tube aussi loin que possible dans I'ouverture
de sortie du robinet. Visser I'ecrou de compression sur le
raccord de sortie avec une cle a molette. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans I'evier ou un seau et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau
s'ecouler par le tube jusqu'a ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Verifier s'il y a
des fuites. Enrouler le tube en cuivre en spirale.
Enlever le capuchon de plastique du robinet d'arrivee d'eau.
Connecter le tube en cuivre au robinet d'eau en utilisant un
ecrou et une bague de compression tel qu'illustr& Serrer
I'ecrou de compression. Ne pas serrer excessivement.
Verifier que le tube en cuivre est fixe solidement en tirant sur
le tube en cuivre.
Creer une boucle de service en prenant tr_s grand soin
d'eviter les deformations. Fixer le tube en cuivre a la caisse
du refrigerateur avec une bride en "P"
1. Tube en cuivre
2. Bride en "P"
3. Ecrou de compression
4. Bague de compression
5. Valve d'entr_e d'eau
3. Ouvrir I'arrivee d'eau au refrig_rateur et v_rifier s'il y a des
fuites. Corriger toute fuite.
4. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
5. Pousser le refrigerateur dans I'ouverture.
