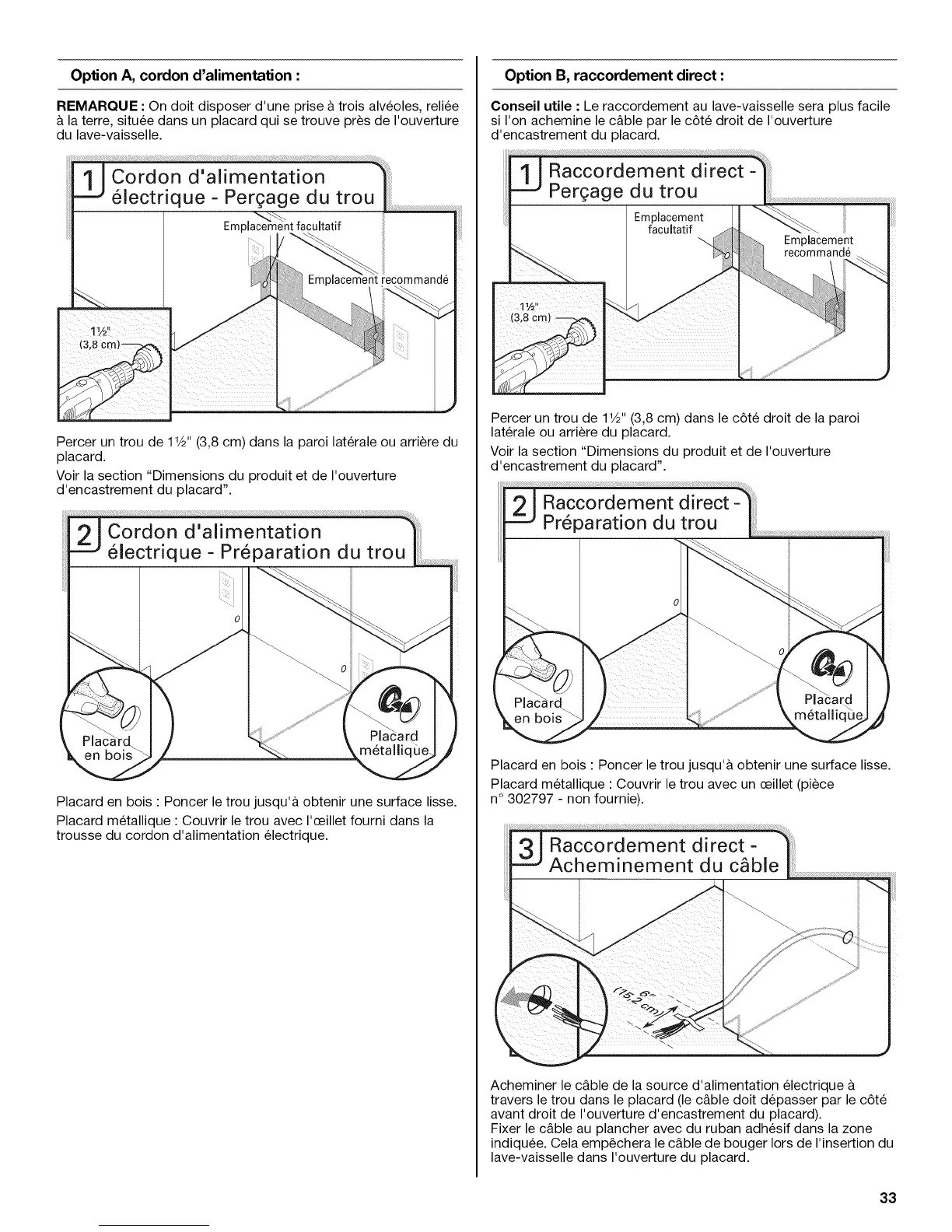

OptionA,cordond'alimentation:
REMARQUE : On doit disposer d'une prise & trois alveoles, reliee
& la terre, situee dans un placard qui se trouve pres de I'ouverture
du lave-vaisselle.
Percer un trou de 1V2" (3,8 cm) dans la paroi laterale ou arriere du
placard.
Voir la section "Dimensions du produit et de I'ouverture
d'encastrement du placard".
Placard en bois • Poncer le trou jusqu'& obtenir une surface lisse.
Placard metallique • Couvrir le trou avec I'ceillet fourni dans la
trousse du cordon d'alimentation electrique.
Option B, raccordement direct :
Conseil utile : Le raccordement au lave-vaisselle sera plus facile
si I'on achemine le c&ble par le c6te droit de I'ouverture
d'encastrement du placard.
Raccordement direct
Per£age du trou
Emplacement
facultatif
Emplacement
recommand_
Percer un trou de 11/2"(3,8 cm) dans le c6te droit de la paroi
laterale ou arriere du placard.
Voir la section "Dimensions du produit et de I'ouverture
d'encastrement du placard".
Placard en bois • Poncer le trou jusqu'& obtenir une surface lisse.
Placard metallique • Couvrir le trou avec un ceillet (piece
n° 302797 - non fournie).
Acheminer le c&ble de la source d'alimentation electrique &
travers le trou dans le placard (le c&ble doit depasser par le c6te
avant droit de I'ouverture d'encastrement du placard).
Fixer le c&ble au plancher avec du ruban adhesif dans la zone
indiquee. Cela emp_chera le c&ble de bouger Iors de I'insertion du
lave-vaisselle dans I'ouverture du placard.
33
