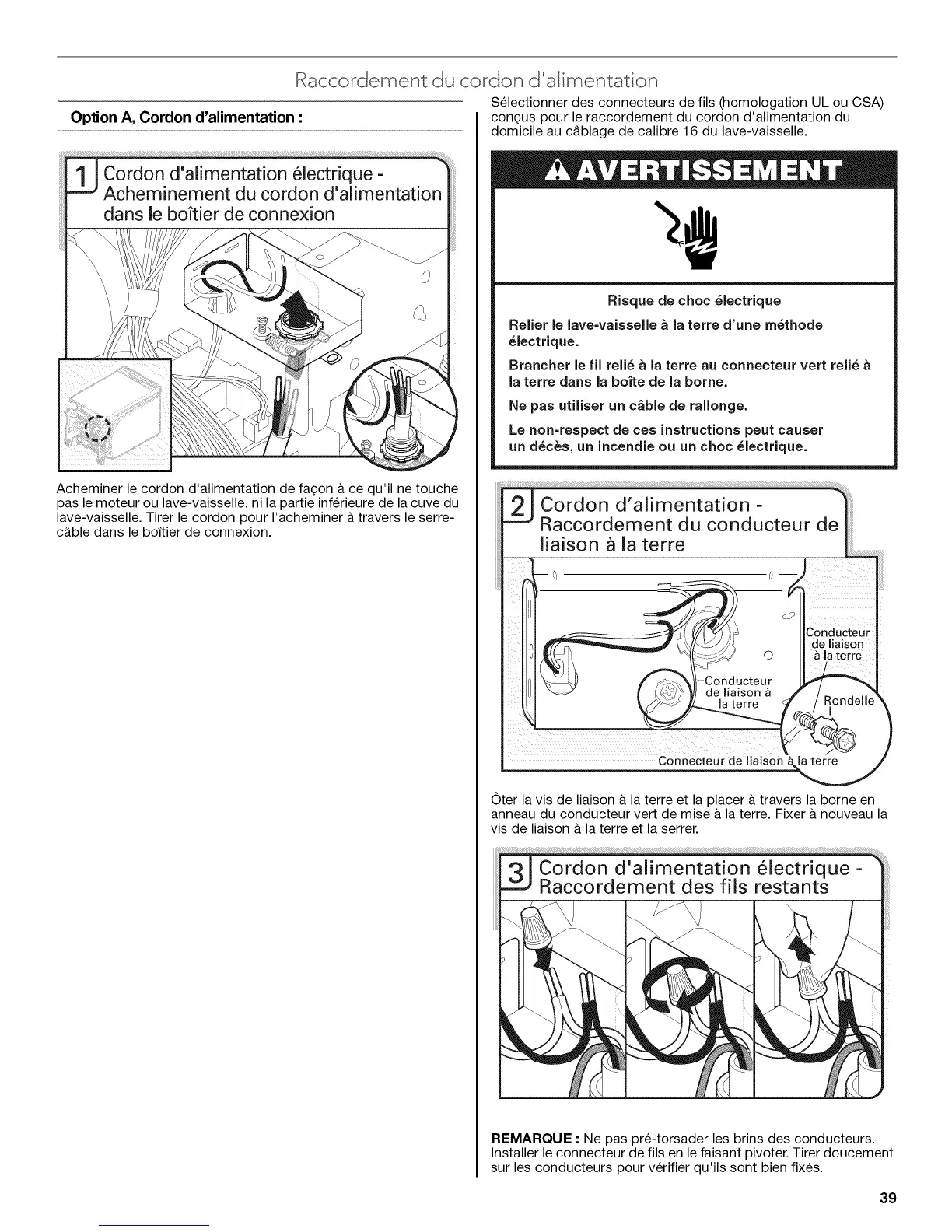

Raccordement du cordon d"al mentat on
Selectionner des connecteurs de fils (homologation UL ou CSA)
Option A, Cordon d'alimentation : con_;us pour le raccordement du cordon d'alimentation du
domicile au c&blage de calibre 16 du lave-vaisselle.
Acheminer le cordon d'alimentation de fagon & ce qu'il ne touche
pas le moteur ou lave-vaisselle, ni la partie inferieure de la cuve du
lave-vaisselle. Tirer le cordon pour I'acheminer a travers le serre-
c&ble dans le boitier de connexion.
Risque de choc _lectrique
Relier le lave=vaisselle a la terre d'une m_thode
_lectrique.
Brancher le fil reli_ a la terre au connecteur vert reli_
la terre clans la boite de la borne.
Ne pas utiliser un cable de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
Connecteur de liaison
Oter la vis de liaison & la terre et la placer & travers la borne en
anneau du conducteur vert de mise & la terre. Fixer & nouveau la
vis de liaison & la terre et la serrer.
REMARQUE : Ne pas pre-torsader les brins des conducteurs.
Installer le connecteur de ills en le faisant pivoter. Tirer doucement
sur les conducteurs pour verifier qu'ils sont bien fixes.
39
