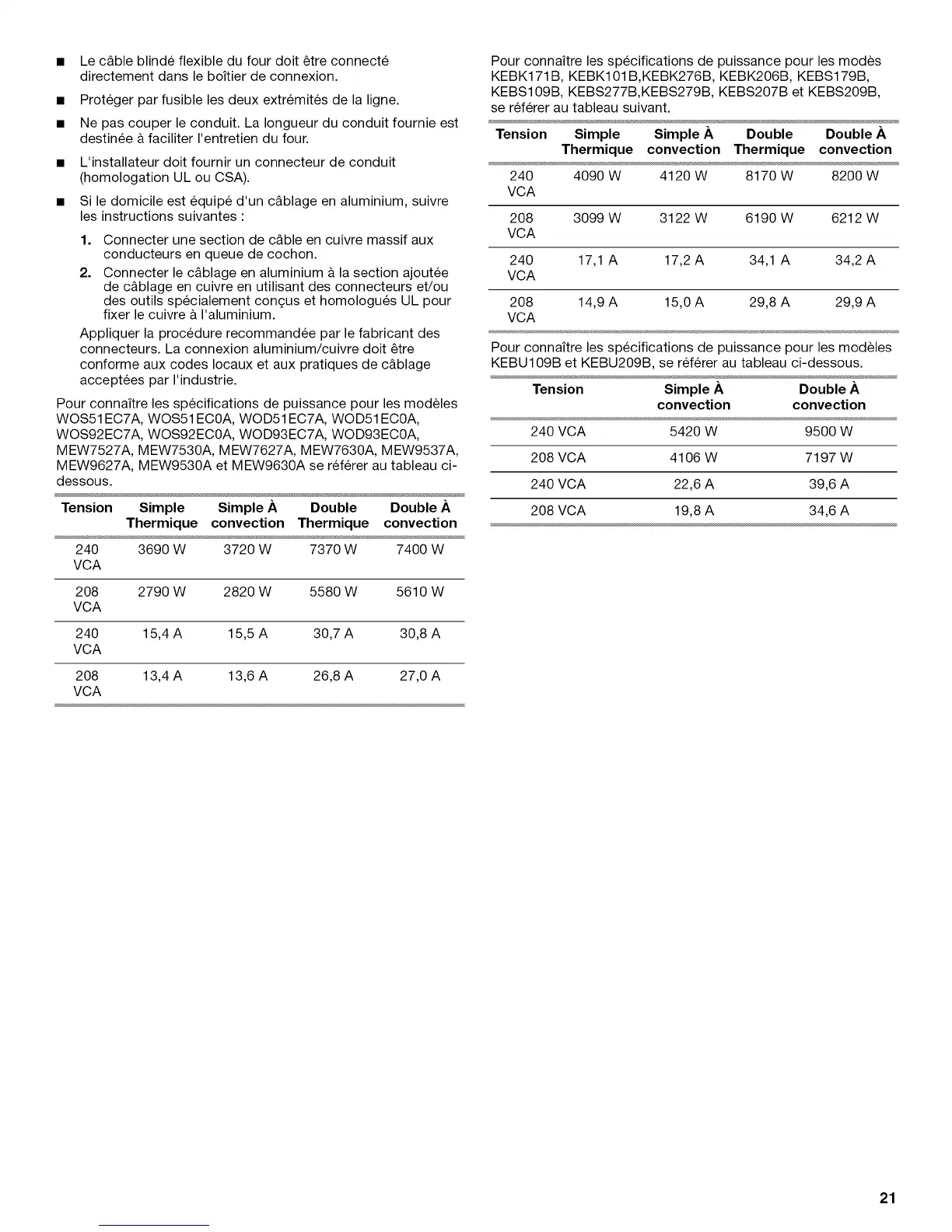

Le c&ble blinde flexible du four doit _tre connecte
directement dans le boitier de connexion.
Proteger par fusible les deux extremites de la ligne.
Ne pas couper le conduit. La Iongueur du conduit fournie est
destinee a faciliter I'entretien du four.
L'installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
Si le domicile est equip6 d'un c&blage en aluminium, suivre
les instructions suivantes :
1. Connecter une section de c&ble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le c&blage en aluminium & la section ajoutee
de c&blage en cuivre en utilisant des connecteurs et/ou
des outils specialement con£_us et homologues UL pour
fixer le cuivre a I'aluminium.
Appliquer la procedure recommandee par le fabricant des
connecteurs. La connexion aluminium/cuivre doit _tre
conforme aux codes Iocaux et aux pratiques de c&blage
acceptees par I'industrie.
Pour connaitre les specifications de puissance pour les modeles
WOS51 EC7A, WOS51 ECOA, WOD51 EC7A, WOD51 ECOA,
WOS92EC7A, WOS92ECOA, WOD93EC7A, WOD93ECOA,
MEW7527A, MEW7530A, MEW7627A, MEW7630A, MEW9537A,
MEW9627A, MEW9530A et MEW9630A se referer au tableau ci-
dessous.
Tension Simple Simple A Double Double A
Thermique convection Thermique convection
240 3690 W 3720 W 7370 W 7400 W
VCA
208 2790 W 2820 W 5580 W 5610 W
VCA
240 15,4 A 15,5 A 30,7 A 30,8 A
VCA
208 13,4 A 13,6 A 26,8 A 27,0 A
VCA
Pour connaitre les specifications de puissance pour les modes
KEBK171 B, KEBK101 B,KEBK276B, KEBK206B, KEBS179B,
KEBS109B, KEBS277B,KEBS279B, KEBS207B et KEBS209B,
se referer au tableau suivant.
Tension Simple Simple A Double Double A
Thermique convection Thermique convection
240 4090 W 4120 W 8170 W 8200 W
VCA
208 3099 W 3122 W 6190 W 6212 W
VCA
240 17,1 A 17,2 A 34,1 A 34,2 A
VCA
208 14,9 A 15,0 A 29,8 A 29,9 A
VCA
Pour connaitre les specifications de puissance pour les modeles
KEBU109B et KEBU209B, se referer au tableau ci-dessous.
Tension Simple A Double A
convection convection
240 VCA 5420 W 9500 W
208 VCA 4106 W 7197 W
240 VCA 22,6 A 39,6 A
208 VCA 19,8 A 34,6 A
21
