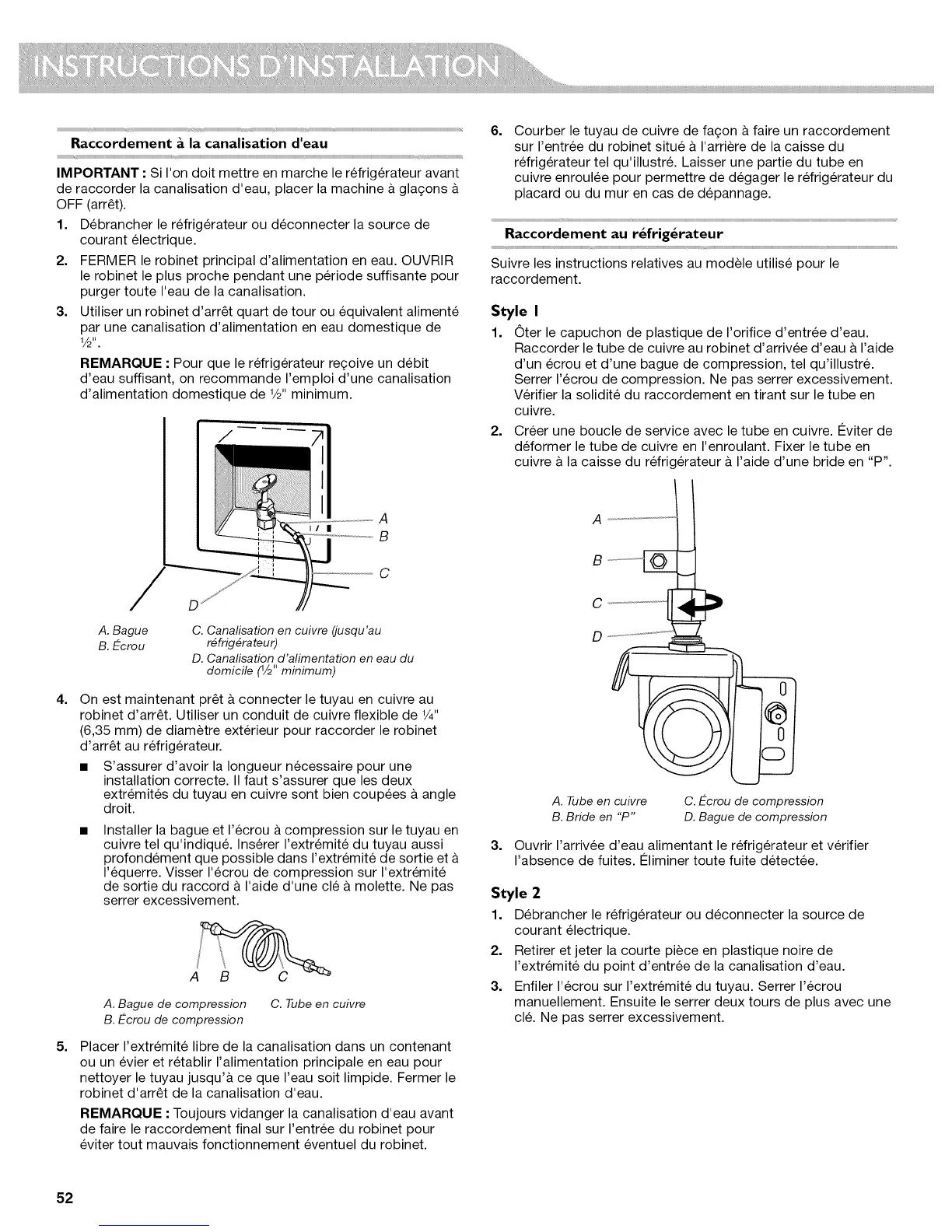

Raccordement a la canalisation d'eau
_HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH_HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH__HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH_H_H_H_
IMPORTANT : Si I'on doit mettre en marche le r6frigerateur avant
de raccorder la canalisation d'eau, placer la machine a gla£)ons
OFF (arret).
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'alimentation en eau. OUVRIR
le robinet le plus proche pendant une periode suffisante pour
purger toute I'eau de la canalisation.
3. Utiliser un robinet d'arret quart de tour ou equivalent alimente
par une canalisation d'alimentation en eau domestique de
lj2',
REMARQUE : Pour que le refrigerateur re£)oive un debit
d'eau suffisant, on recommande I'emploi d'une canalisation
d'alimentation domestique de 1/2"minimum.
4.
5.
A
I/ II
B
C
D
A. Bague
B. Ecrou
C. Canalisation en cuivre (jusqu'au
r_frig_rateud
D. Canalisation d'alimentation en eau du
domicile _/2" minimum)
On est maintenant pret & connecter le tuyau en cuivre au
robinet d'arret. Utiliser un conduit de cuivre flexible de 1/4"
(6,35 mm) de diametre exterieur pour raccorder le robinet
d'arret au refrigerateur.
• S'assurer d'avoir la Iongueur necessaire pour une
installation correcte. II faut s'assurer que les deux
extremites du tuyau en cuivre sont bien coupees a angle
droit.
Installer la bague et I'ecrou & compression sur le tuyau en
cuivre tel qu'indiqu& Inserer I'extremite du tuyau aussi
profondement que possible dans I'extremite de sortie et
I'equerre. Visser I'ecrou de compression sur I'extremite
de sortie du raccord & I'aide d'une cle a molette. Ne pas
serrer excessivement.
A. Bague de compression C. Tube en cuivre
B. E-crou de compression
Placer I'extremite libre de la canalisation dans un contenant
ou un evier et retablir I'alimentation principale en eau pour
nettoyer le tuyau jusqu'& ce que I'eau soit limpide. Fermer le
robinet d'arret de la canalisation d'eau.
REMARQUE : Toujours vidanger la canalisation d'eau avant
de faire le raccordement final sur I'entree du robinet pour
eviter tout mauvais fonctionnement eventuel du robinet.
6.
Courber le tuyau de cuivre de fa(_on & faire un raccordement
sur I'entree du robinet situe & I'arriere de la caisse du
refrigerateur tel qu'illustr& Laisser une partie du tube en
cuivre enroulee pour permettre de degager le refrigerateur du
placard ou du mur en cas de depannage.
Style I
1. Oter le capuchon de plastique de I'orifice d'entree d'eau.
Raccorder le tube de cuivre au robinet d'arrivee d'eau & I'aide
d'un ecrou et d'une bague de compression, tel qu'illustre.
Serrer I'ecrou de compression. Ne pas serrer excessivement.
Verifier la solidite du raccordement en tirant sur le tube en
cuivre.
2. Creer une boucle de service avec le tube en cuivre. 12viterde
deformer le tube de cuivre en I'enroulant. Fixer le tube en
cuivre a la caisse du refrigerateur a I'aide d'une bride en "P".
B
u
D
3.
A. Tube en cuivre
B. Bride en "P"
C. E-crou de compression
D. Bague de compression
Ouvrir I'arrivee d'eau alimentant le refrigerateur et verifier
I'absence de fuites. 121iminertoute fuite detectee.
Style 2
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Retirer et jeter la courte piece en plastique noire de
I'extremite du point d'entree de la canalisation d'eau.
3. Enfiler I'ecrou sur I'extremite du tuyau. Serrer I'ecrou
manuellement. Ensuite le serrer deux tours de plus avec une
cl& Ne pas serrer excessivement.
52
