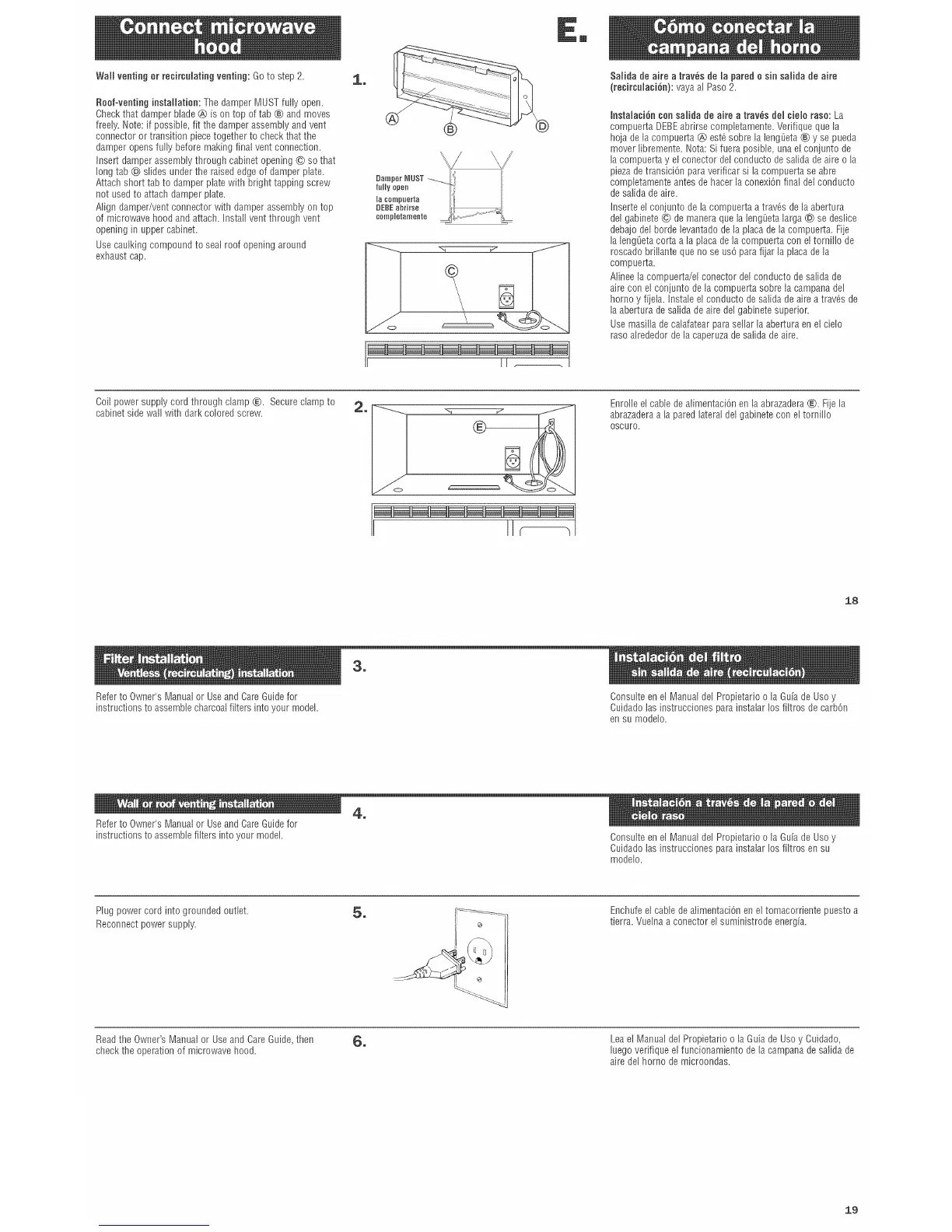

Wallventingor re¢irculatingventing:Go to step 2.
Reef=venting installation:The damper MUSTfully open.
Checkthat damper blade @ is on top of tab ® and moves
freely. Note:if possible, fit the damper assembly and vent
connector or transition piece together to check that the
damper opensfuliy before making final vent connection.
Insert damper assembly through cabinet opening ® so that
long tab @ slides under the raisededge of damper piate.
Attachshort tab to damperpiate with bright tapping screw
not used to attachdamper piate.
Align damper/vent connector with damperassembly on top
of microwave hood and attach. Install vent through vent
opening in upper cabinet.
Use caulking compound to seal roof opening around
exhaustcap.
lm
®
SaJidade aire a tray,s de Japared osin samidade aire
(recircula¢iCn): vayaal Paso 2.
JnstaiaeiCnconsalida de aire a tray,s del ebb race: La
compuerta DEBEabrirsecompbtamente. Verifique que ia
hoja de Iacompuerta @ est6 sobre Ia IengOeta® y se pueda
mover iibremente. Nota: Si fuera posibb, unaei conjunto de
la compuerta y et conector det conducto desalida de aire o ia
pbza de traesbiOn para verificar si ia compuerta se abre
compbtamente antes de haceria conexiOnfinal dei conducto
desalida de aire.
Insertee! conjunto de la compuerta a travCs de ia abertura
del gabinete © de maneraque Ia IengOetaIarga @ se deslice
debajodeI borde Ievantadode Iaplaca de Ia compuerta. Fije
la be@eta corta a ia piaca de ia compuerta con et torniilo de
roscado brillante que no se us6 para fijar la placa de la
compuerta.
Alinee ia compuerta/e! conector deIconducto de saiida de
aire con el conjunto de Ia compuerta sobre Iacampana det
homo y fijeta. Instale el conducto de salida de aire a travCsde
la abertura desatida de aire dei gabinete superior.
Use masilIa de calafatearpara seJlarla abertura en el cielo
rasoatrededor de la caperuzade salidade aire.
Coil power supply cord througll clamp ®. Secure clamp to
cabinet side wall with darkcolored screw.
EnrolIeet cabiede aiimentaciOnen Iaabrazadera®. Fijela
abrazaderaa la pared lateral del gabinetecon el tornillo
oscuro.
18
Referto Owner's Manual or Useand CareGuidefor
instructions to assemblecharcoalfilters into your model.
Consulteen el Manuai dei Propietarioo Ia Guiade Usey
Cuidadoias instrucciones para instalar los filtros de carbon
en su modelo.
Referto Owner's Manual or Useand CareGuidefor
instructions to assemblefilters into your model.
Consulteen el Manual del Propietarioo Ia Guiade Usey
Cuidadolas instrucciones para instalar los filtros en su
modelo.
Plug power cord into grounded outlet.
Reconnectpower supply.
m
EnchufeeIcable de alimentaciOnen et tomacorriente puesto a
tierra. Vuelnaa conector el suministrode energia.
Readthe Owner'sManual or Useand CareGuide, then
checkthe operation of microwave hood.
m
Leael Manual det Propietario o IaGuiade Usey Cuidado,
luego verifique el funcionambnto de la campana de salida de
aire dethomo de microondas.
