INSTRUCTIONS D’INSTALLATION

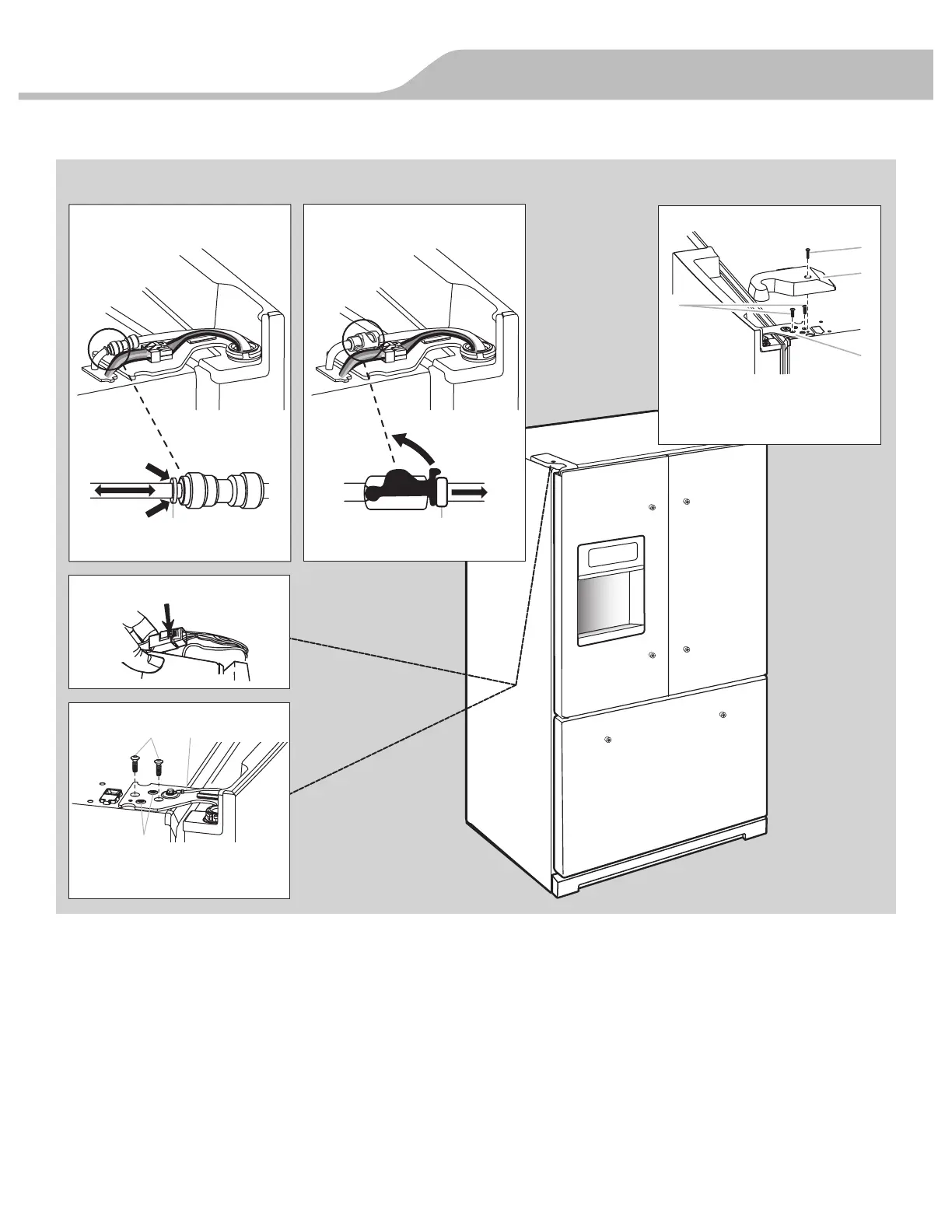

Retrait et réinstallation des portes
Style1 – Raccord de tuyau
du distributeur d’eau
Style1 – Raccord de tuyau
du distributeur d’eau
Charnière
supérieure droite
Fiche de câblage
Charnière supérieure gauche
A. Bague externe A. Bague externe
A. Vis internes à tête hexagonale de 3/16 po
B. Vis du couvre-charnière
C. Couvre-charnière supérieur
D. Charnière supérieure
A. Vis internes à tête hexagonale de 3/16 po
B. Conducteur de liaison à la terre
(ne pas retirer)
C. Vis (ne pas retirer)
