KitchenAid KRSC503ESS - Page 49

49
4. On est maintenant prêt à connecter le tuyau en cuivre au
robinet d’arrêt. Utiliser un conduit de cuivre flexible de ¹⁄₄"
(6,35 mm) de diamètre extérieur pour raccorder le robinet
d’arrêt au réfrigérateur.
■ S'assurer d'avoir la longueur nécessaire pour le
raccordement. Il faut s'assurer que les deux extrémités du
tuyau en cuivre sont bien coupées à angle droit.
■ Installer le manchon et l’écrou à compression sur le tuyau
en cuivre (voir l’illustration). Insérer l’extrémité du tuyau de
sortie aussi profondément que possible et en ligne droite
dans l’extrémité de sortie et à l’équerre. Visser l’écrou à
compression sur l’extrémité de la sortie à l’aide d’une clé à
molette. Ne pas serrer à l’excès.
5. Placer l'extrémité libre du tuyau dans un contenant ou évier et
rétablir l'alimentation principale en eau pour nettoyer le tuyau
jusqu'à ce que l'eau en sorte claire. Fermer le robinet d'arrêt
sur le tuyau d'alimentation en eau.
REMARQUE : Toujours vidanger le tuyau d'alimentation en
eau avant de faire le raccordement final sur l'entrée du robinet
pour empêcher tout mauvais fonctionnement éventuel du
robinet.
6. Courber le tuyau de cuivre de façon à faire un raccordement
sur l'entrée du robinet qui se trouve à l'arrière de la caisse du
réfrigérateur (voir l'illustration). Laisser un serpentin de tube en
cuivre pour permettre de sortir le réfrigérateur du placard ou
du mur en cas d'intervention de service.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Repérer une canalisation d’eau froide verticale de ¹⁄₂"
(1,27 cm) à 1¹⁄₄" (3,18 cm) près du réfrigérateur.
IMPORTANT :
■ S'assurer qu'il s'agit d’une canalisation d'eau froide.
■ Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous. Ceci
permet de tenir le point de perçage à l'écart de l'eau et
d'empêcher les sédiments qu’on trouve normalement
dans l’eau de s’accumuler dans le robinet.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inférieur à l’arrière du
réfrigérateur et la canalisation d’eau. Ajouter une longueur de
7 pi (2,1 m) pour permettre le nettoyage. Utiliser un tube en
cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que
le tube soit coupé d’équerre aux deux extrémités.
5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄"
(6,35 mm) dans le tuyau de canalisation d’eau froide choisi.
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Vérifier que l'extrémité de sortie du robinet est
bien engagée dans le trou de ¹⁄₄" (6,35 mm) percé dans la
canalisation et que la rondelle d’étanchéité est placée sous la
bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et
uniformément les vis fixant la bride de prise en charge sur le
tuyau afin d'assurer l'étanchéité de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre.
7. Enfiler l’écrou et la bague de compression sur le tube en
cuivre comme on le voit sur l’illustration. Insérer l’extrémité du
tube aussi loin que possible et en ligne droite dans l'extrémité
de sortie du robinet. Visser l’écrou de compression sur
l'extrémité de sortie avec une clé à molette. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet d'arrêt du tuyau d'alimentation. Enrouler le
tube en cuivre en spirale.
Raccordement au réfrigérateur
Style 1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter la courte pièce en plastique noire au bout de
l’orifice d’entrée de la canalisation d’eau.
3. Visser l'écrou sur l'extrémité du tuyau. Serrer l'écrou
manuellement. Ensuite le serrer deux tours de plus avec une
clé. Ne pas serrer à l'excès.
REMARQUE : Pour éviter les vibrations, veiller à ce que les
tuyaux en cuivre ne soient pas en contact avec les parois
latérales de la caisse ou d'autres composants à l'intérieur de
la caisse.
4. Installer la bride du tuyau d'alimentation en eau autour de la
canalisation d'alimentation en eau pour réduire la tension sur
le raccord.
5. OUVRIR le robinet d'arrêt.
6. Vérifier s'il y a des fuites. Serrer tous les raccords (y compris
les raccordements du robinet) ou les écrous qui fuient.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter la pièce en plastique fixée au point d’arrivée du
robinet d’eau.
3. Connecter le tube en cuivre à la valve d'arrivée d’eau en
utilisant un écrou et une bague de compression tel qu’illustré.
Serrer l’écrou de compression. Ne pas serrer excessivement.
4. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aide à éviter
d’endommager le tube lorsque le réfrigérateur est poussé
contre le mur.
5. OUVRIR le robinet d’arrêt.

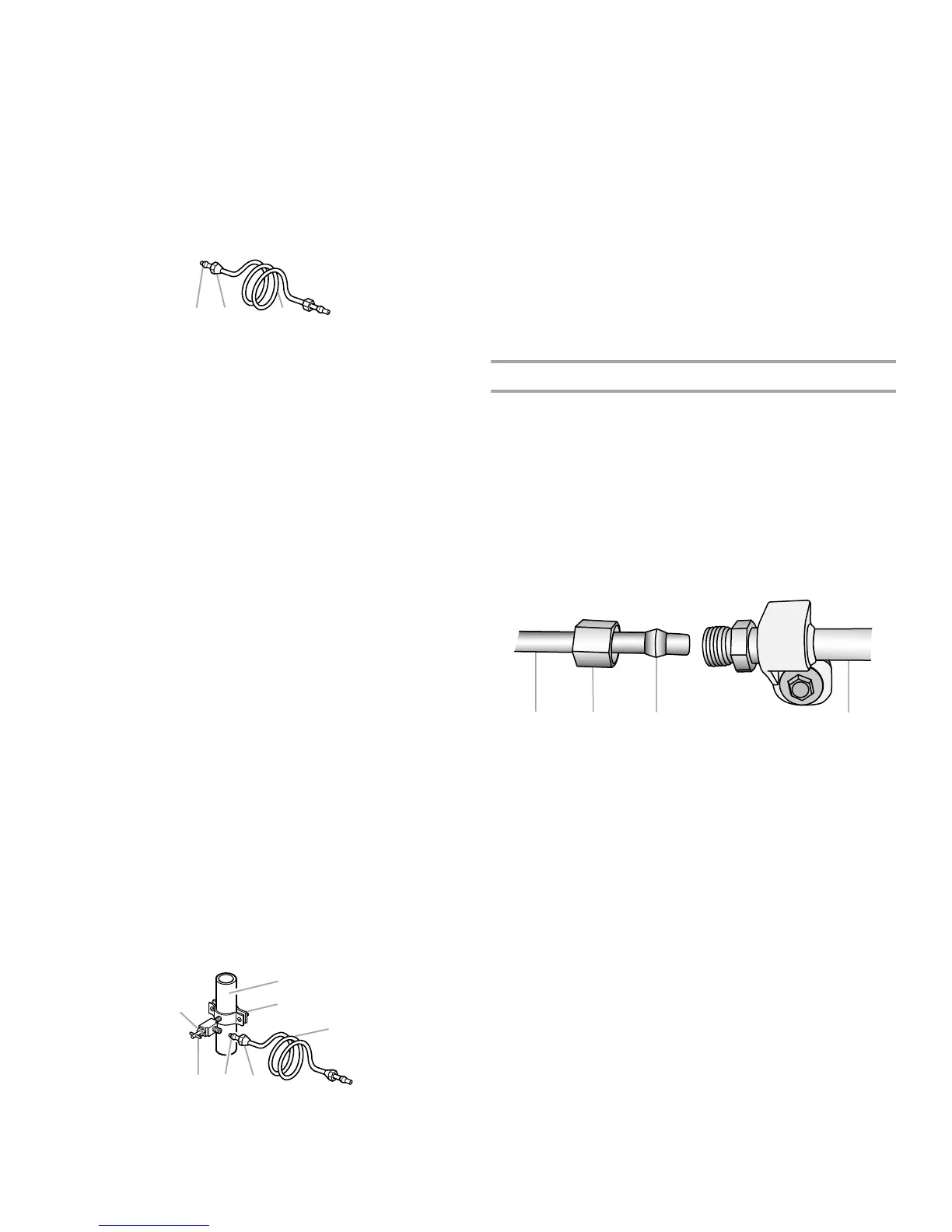

A. Manchon à compression
B. Écrou de compression
C. Tuyau en cuivre
A. Canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
E. Bague de
compression
F. Robinet d’arrêt
G. Écrou de serrage
B CA
A
B
C
DEF
G
A. Canalisation d'eau
du domicile
B. Écrou (à acheter)
C. Virole (à acheter)
D. Conduit d’eau vers le
réfrigérateur
D
A B C
