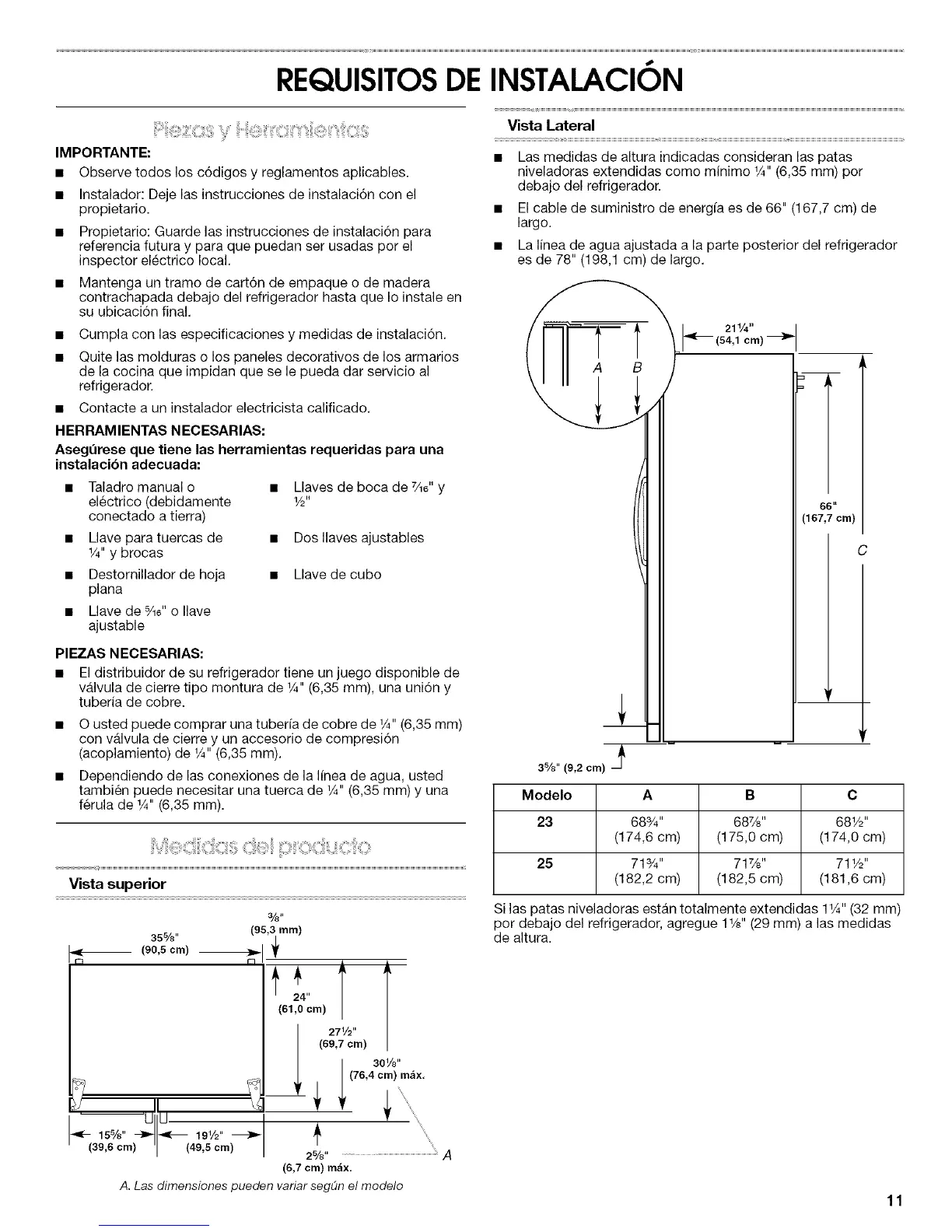

REQUlSlTOSDEINSTALACION
IMPORTANTE:
Observe todos los c6digos y reglamentos aplicables.
Instalador: Deje las instrucciones de instalaci6n con el
propietario.
Propietario: Guarde las instrucciones de instalaci6n para
referencia futura y para que puedan ser usadas per el
inspector electrico local.
Mantenga un tramo de cart6n de empaque o de madera
contrachapada debajo del refrigerador hasta que Io instale en
su ubicaci6n final.
• Cumpla con las especificaciones y medidas de instalaci6n.
• Quite las molduras o los paneles decorativos de los armarios
de la cocina que impidan que se le pueda dar servicio al
refrigerador.
• Contacte a un instalador electricista calificado.
HERRAMIENTAS NECESARIAS:
AsegOrese que tiene las herramientas requeridas para una
instalaci6n adecuada:
• Taladro manual 0
electrico (debidamente
conectado a tierra)
• Llave para tuercas de
1/4"y brocas
• Destornillador de hoja
plana
• Llave de %6" o Ilave
ajustable
• Llaves de boca de 7A6"y
1/2"
• Dosllaves ajustables
• Llave de cube
PIEZAS NECESARIAS:
• El distribuidor de su refrigerador tiene un juego disponible de
valvula de cierre tipo montura de 1A"(6,35 mm), una uni6n y
tuberia de cobre.
• 0 usted puede comprar una tuberfa de cobre de 1A" (6,35 mm)
con valvula de cierre y un accesorio de compresi6n
(acoplamiento) de 1A" (6,35 mm).
• Dependiendo de las conexiones de la linea de agua, usted
tambien puede necesitar una tuerca de 1A"(6,35 mm) y una
ferula de 1A" (6,35 mm).
Vista superior
3/8"
355/8, , (95,3 mm)
rq (90,5 cm)_1 _
I,'t T
24"
(61,0 cm)
271/2''
(69,7 cm)
301/8"
(76,4 cm) max,
15s/s" _ 191/2''
(39,6 cm) '1 (49,5 cm)
2s/8........................................................................A
(6,7 cm) re&x.
A. Las dimensionespueden variarsegQnel modelo
Vista Lateral
• Las medidas de altura indicadas consideran las patas
niveladoras extendidas come minimo 1A"(6,35 mm) per
debajo del refrigerador.
• El cable de suministro de energ(a es de 66" (167,7 cm) de
largo.
• La linea de agua ajustada a la parte posterior del refrigerador
es de 78" (198,1 cm) de largo.
211/4" I
cm)_1
56"
(167,7 cm)
3%" (9,2 cm)
Modelo A
23 68_/4"
(174,6 cm)
25 713/4''
(182,2 cm)
B C
68%" 681/2''
(175,0 cm) (174,0 cm)
71%" 711/2''
(182,5 cm) (181,6 cm)
Si las patas niveladoras estan totalmente extendidas 11A"(32 mm)
por debajo del refrigerador, agregue 11/8"(29 mm) alas medidas
de altura.
11
