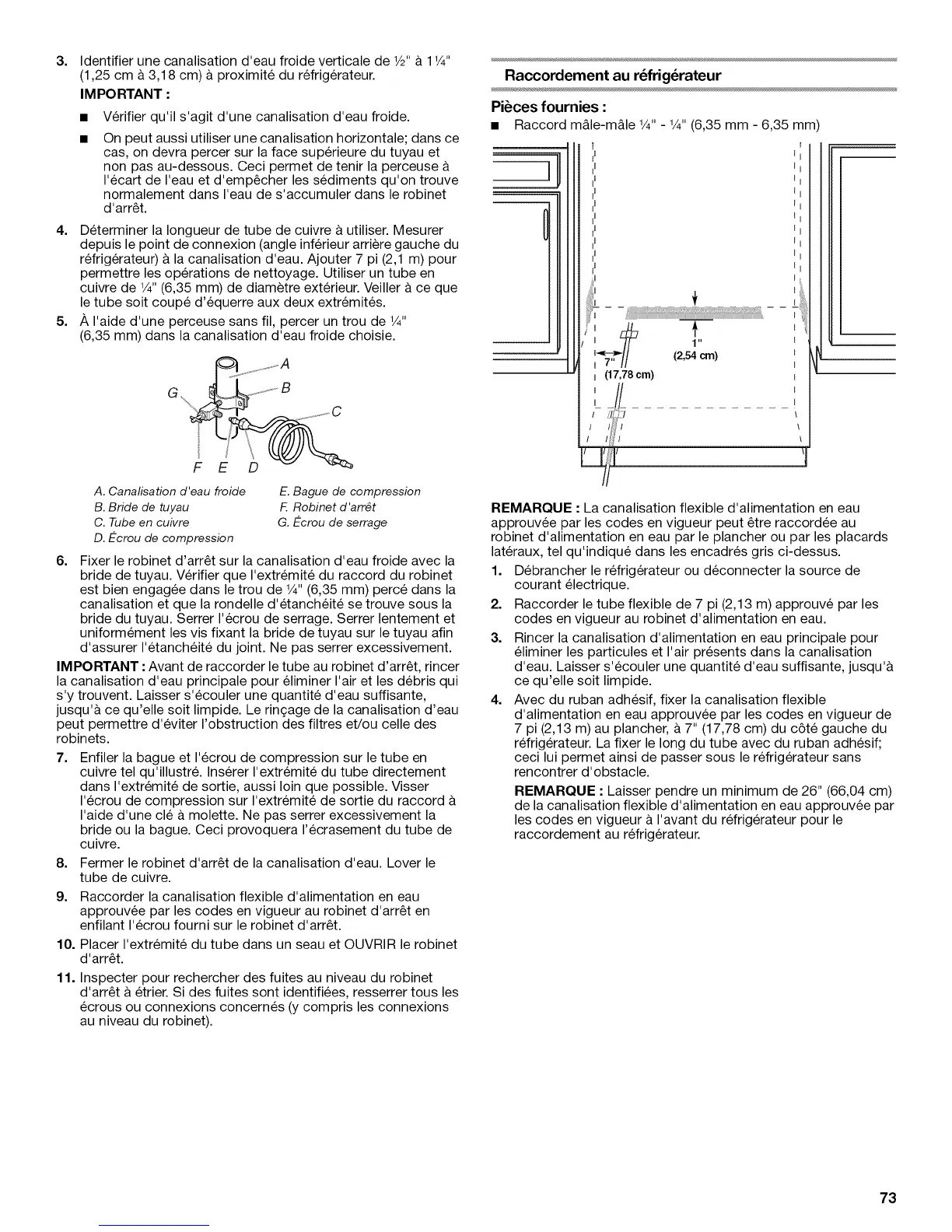

3. Identifier une canalisation d'eau froide verticale de 1/2"& 1V4"
(1,25 cm & 3,18 cm) & proximite du refrig6rateur.
IMPORTANT :
Verifier qu'il s'agit d'une canalisation d'eau froide.
On peut aussi utiliser une canalisation horizontale; dans ce
cas, on devra percer sur la face superieure du tuyau et
non pas au-dessous. Ceci permet de tenir la perceuse &
I'ecart de I'eau et d'emp6cher les sediments qu'on trouve
normalement dans I'eau de s'accumuler dans le robinet
d'arr6t.
4. Determiner la Iongueur de tube de cuivre & utiliser. Mesurer
depuis le point de connexion (angle inferieur arriere gauche du
r6frigerateur) & la canalisation d'eau. Ajouter 7 pi (2,1 m) pour
permettre les operations de nettoyage. Utiliser un tube en
cuivre de 1/4"(6,35 mm) de diam_tre exterieur. Veiller & ce que
le tube soit coupe d'equerre aux deux extr6mites.
5. A I'aide d'une perceuse sans ill, percer un trou de 1/4"
(6,35 mm) dans la canalisation d'eau froide choisie.
.........8 A
G, ................B
A. Canalisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. E-crou de compression
E. Bague de compression
F. Robinet d'arr6t
G. Ecrou de serrage
6. Fixer le robinet d'arr6t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que I'extremit6 du raccord du robinet
est bien engagee dans le trou de 1/4"(6,35 mm) perce dans la
canalisation et que la rondelle d'6tanch6ite se trouve sous la
bride du tuyau. Serrer I'ecrou de serrage. Serrer lentement et
uniformement les vis fixant la bride de tuyau sur le tuyau afin
d'assurer I'etanch6it6 du joint. Ne pas serrer excessivement.
IMPORTANT •Avant de raccorder le tube au robinet d'arr6t, rincer
la canalisation d'eau principale pour eliminer I'air et les debris qui
s'y trouvent. Laisser s'ecouler une quantite d'eau suffisante,
jusqu'& ce qu'elle soit limpide. Le rin(_age de la canalisation d'eau
peut permettre d'eviter I'obstruction des filtres et/ou celle des
robinets.
7=
8.
9.
Enfiler la bague et I'ecrou de compression sur le tube en
cuivre tel qu'illustre. Inserer I'extremit6 du tube directement
dans I'extr6mite de sortie, aussi loin que possible. Visser
I'ecrou de compression sur I'extremit6 de sortie du raccord &
I'aide d'une cle a molette. Ne pas serrer excessivement la
bride ou la bague. Ceci provoquera I'ecrasement du tube de
cuivre.
Fermer le robinet d'arr6t de la canalisation d'eau. Lover le
tube de cuivre.
Raccorder la canalisation flexible d'alimentation en eau
approuvee par les codes en vigueur au robinet d'arr6t en
enfilant I'ecrou fourni sur le robinet d'arr6t.
10. Placer I'extremit6 du tube dans un seau et OUVRIR le robinet
d'arr6t.
11. Inspecter pour rechercher des fuites au niveau du robinet
d'arr6t & etrier. Si des fuites sont identifiees, resserrer tousles
ecrous ou connexions concernes (y compris les connexions
au niveau du robinet).
Raccordement au r6frig6rateur
Pi_ces fournies :
• Raccord m&le-m&le1/4"- 1/4"(6,35mm - 6,35 mm
J
_i!i!!i_
/' z:_ T
{2, 4cm)
I (17,78 cm)
/ / i \
//
REMARQUE : La canalisation flexible d'alimentation en eau
approuvee par les codes en vigueur peut 6tre raccordee au
robinet d'alimentation en eau par le plancher ou par les placards
lateraux, tel qu'indiqu6 dans les encadres gris ci-dessus.
1. Debrancher le r6frigerateur ou deconnecter la source de
courant electrique.
2. Raccorder le tube flexible de 7 pi (2,13 m) approuve par les
codes en vigueur au robinet d'alimentation en eau.
3. Rincer la canalisation d'alimentation en eau principale pour
eliminer les particules et I'air presents dans la canalisation
d'eau. Laisser s'ecouler une quantite d'eau suffisante, jusqu'&
ce qu'elle soit limpide.
4. Avec du ruban adhesif, fixer la canalisation flexible
d'alimentation en eau approuvee par les codes en vigueur de
7 pi (2,13 m) au plancher, & 7" (17,78 cm) du c6te gauche du
refrig6rateur. La fixer le long du tube avec du ruban adhesif;
ceci lui permet ainsi de passer sous le refrig6rateur sans
rencontrer d'obstacle.
REMARQUE : Laisser pendre un minimum de 26" (66,04 cm)
de la canalisation flexible d'alimentation en eau approuvee par
les codes en vigueur & I'avant du refrig6rateur pour le
raccordement au refrig6rateur.
73
