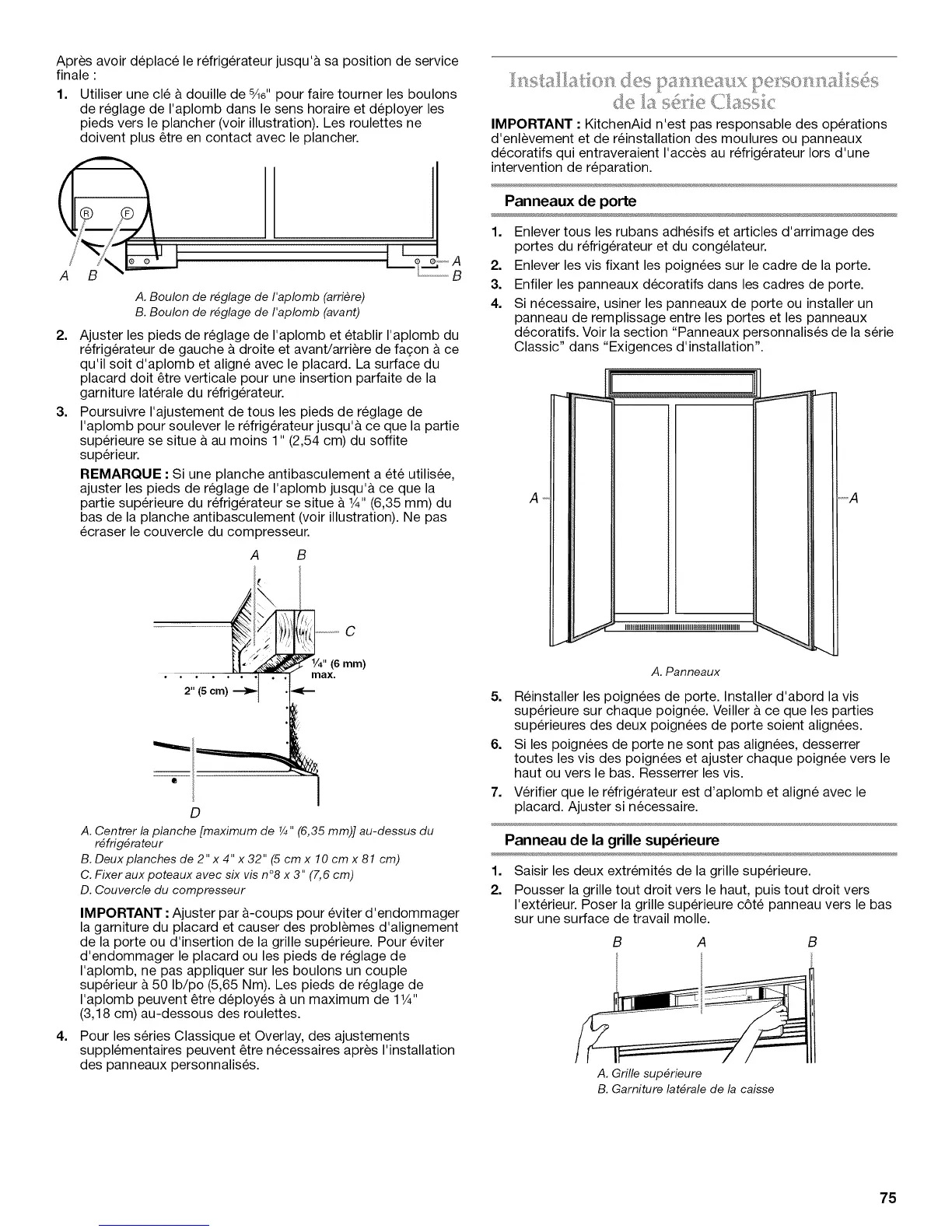

Apres avoir deplac6 le refrig6rateur jusqu'& sa position de service
finale •
1,
Utiliser une cle & douille de 5/le" pour faire tourner les boulons
de reglage de I'aplomb dans le sens horaire et deployer les
pieds vers le plancher (voir illustration). Les roulettes ne
doivent plus etre en contact avec le plancher.
2.
3.
A. Boulon de r_glage de I'aplomb (arriere)
B. Boulon de r_glage de I'aplomb (avant)
Ajuster les pieds de reglage de I'aplomb et etablir I'aplomb du
refrigerateur de gauche & droite et avant/arriere de fagon & ce
qu'il soit d'aplomb et aligne avec le placard. La surface du
placard doit etre verticale pour une insertion parfaite de la
garniture laterale du refrigerateur.
Poursuivre I'ajustement de tousles pieds de reglage de
I'aplomb pour soulever le refrigerateur jusqu'& ce que la partie
superieure se situe a au moins 1" (2,54 cm) du soffite
superieur.
REMARQUE : Si une planche antibasculement a ete utilisee,
ajuster les pieds de reglage de I'aplomb jusqu'& ce que la
partie superieure du refrigerateur se situe & ¼" (6,35 mm) du
bas de la planche antibasculement (voir illustration). Ne pas
ecraser le couvercle du compresseur.
A B
2" (5 cm)
....... C
" (6 mm)
max.
4,
D
A. Centrer laplanche [maximum de ¼" (6,35mm)] au-dessus du
r_frig_rateur
B.Deux planches de 2" x 4" x 32" (5 cm x 10 cmx 81 cm)
C.Fixer aux poteaux avec six vis n°8 x 3" (7,6 cm)
D. Couvercle du compresseur
IMPORTANT : Ajuster par &-coups pour eviter d'endommager
la garniture du placard et causer des problemes d'alignement
de la porte ou d'insertion de la grille superieure. Pour eviter
d'endommager le placard ou les pieds de reglage de
I'aplomb, ne pas appliquer sur les boulons un couple
superieur & 50 Ib/po (5,65 Nm). Les pieds de reglage de
I'aplomb peuvent etre deployes & un maximum de 1¼"
(3,18 cm) au-dessous des roulettes.
Pour les series Classique et Overlay, des ajustements
supplementaires peuvent etre necessaires apr_s I'installation
des panneaux personnalises.
IMPORTANT • KitchenAid n'est pas responsable des operations
d'enlevement et de reinstallation des moulures ou panneaux
decoratifs qui entraveraient I'acces au refrigerateur Iors d'une
intervention de reparation.
Panneauxde po_e
1. Enlever tousles rubans adhesifs et articles d'arrimage des
portes du refrigerateur et du congelateur.
2. Enlever les vis fixant les poignees sur le cadre de la porte.
3. Enfiler les panneaux decoratifs dans les cadres de porte.
4. Si necessaire, usiner les panneaux de porte ou installer un
panneau de remplissage entre les portes et les panneaux
decoratifs. Voir la section "Panneaux personnalises de la serie
Classic" dans "Exigences d'installation".
A_
I
I
I
IIIIIIlUlIIUlIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIUlIIIIIIIIIIIIII
A. Panneaux
5. Reinstaller les poignees de porte. Installer d'abord la vis
superieure sur chaque poignee. Veiller a ce que les parties
superieures des deux poignees de porte soient alignees.
6. Si les poignees de porte ne sont pas alignees, desserrer
toutes les vis des poignees et ajuster chaque poignee vers le
haut ou vers le bas. Resserrer les vis.
7,
Verifier que le refrigerateur est d'aplomb et aligne avec le
placard. Ajuster si necessaire.
Panneau de la grille sup_rieure
1,
2.
Saisir les deux extremites de la grille superieure.
Pousser la grille tout droit vers le haut, puis tout droit vers
I'exterieur. Poser la grille superieure c6te panneau vers le bas
sur une surface de travail molle.
B
A. Grille sup_rieure
B. Garniture lat_rale de la caisse
75
