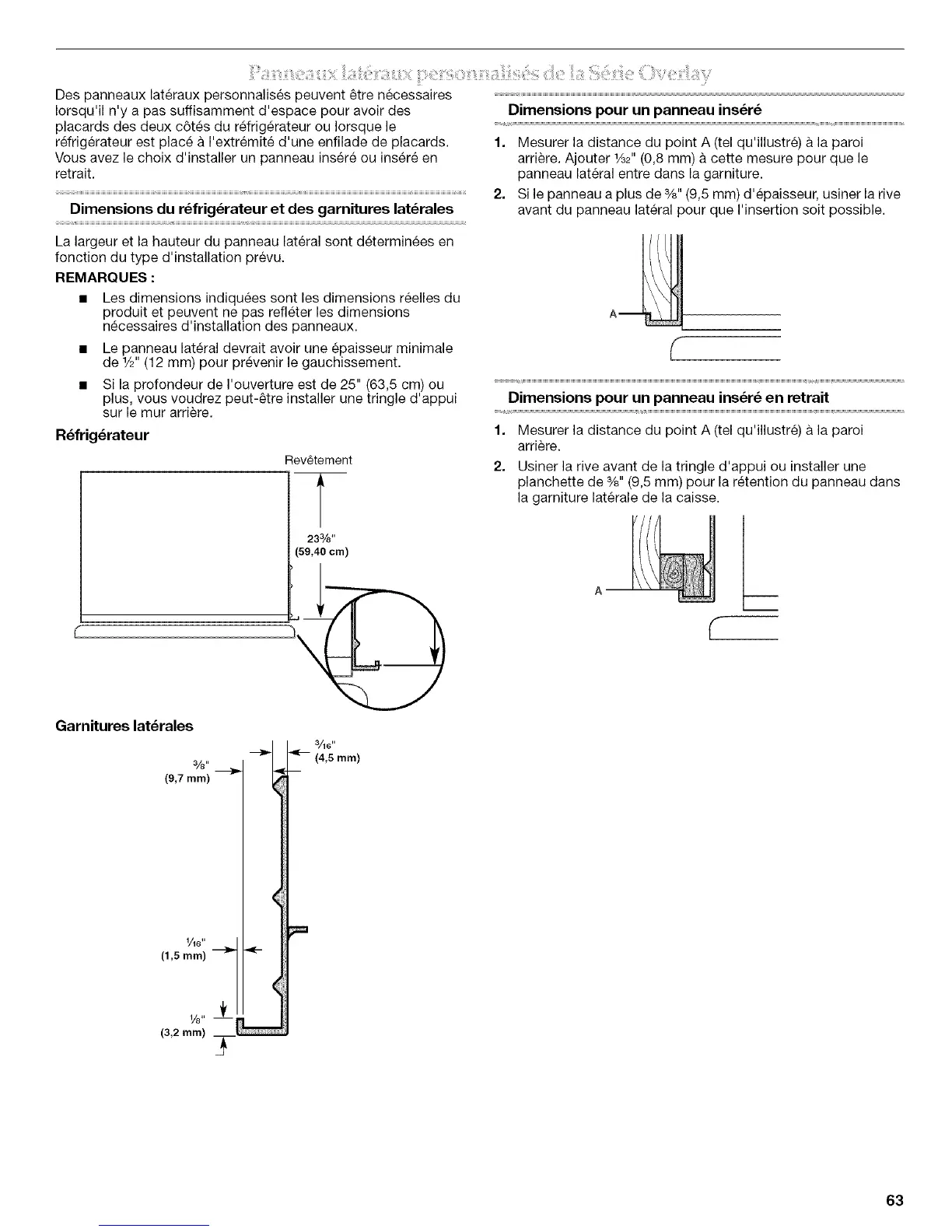

Des panneaux lateraux personnalises peuvent _tre necessaires
Iorsqu'il n'y a pas suffisamment d'espace pour avoir des
placards des deux c6tes du refrigerateur ou Iorsque le
refrig6rateur est place a I'extremit6 d'une enfilade de placards.
Vous avez le choix d'installer un panneau insere ou insere en
retrait.
Dimensions du r_frig_rateur et des garnitures lat_rales
Dimensions pour un panneau ins_r_
1. Mesurer la distance du point A (tel qu'illustr@ a la paroi
arriere. Ajouter 1/32"(0,8 mm) a cette mesure pour que le
panneau lateral entre dans la garniture.
2. Si le panneau a plus de %" (9,5 mm) d'epaisseur, usiner la rive
avant du panneau lateral pour que I'insertion soit possible.
La largeur et la hauteur du panneau lateral sont determinees en
fonction du type d'installation prevu.
REMARQUES :
• Les dimensions indiquees sont les dimensions reelles du
produit et peuvent ne pas refleter les dimensions
necessaires d'installation des panneaux.
• Le panneau lateral devrait avoir une epaisseur minimale
de 1/_,,(12 mm) pour prevenir le gauchissement.
• Si la profondeur de I'ouverture est de 25" (63,5 cm) ou
plus, vous voudrez peut-_tre installer une tringle d'appui
sur lemur arriere.
R_frig_rateur
Rev_tement
l!
(59,40 cm)
Dimensions pour un panneau ins_r_ en retrait
1. Mesurer la distance du point A (tel qu'illustre) a la paroi
arriere.
2. Usiner la rive avant de la tringle d'appui ou installer une
planchette de %" (9,5 mm) pour la retention du panneau dans
la garniture laterale de la caisse.
Garnitures lat_rales
3/rs"
(9,7 mm)
1/16"
(1,5 ram)
3/16"
_-- (4,5 mm)
63
