33
3. Utiliser une clé à douille à tête hexagonale pour ajuster les vis
de nivellement. Tourner la vis de nivellement vers la droite
pour soulever ce côté du réfrigérateur ou vers la gauche pour
abaisser ce côté. Plusieurs tours des vis de nivellement
peuvent être nécessaires pour ajuster l’inclinaison du
réfrigérateur. Voir dessin 7.
REMARQUE : Si quelqu’un pousse le sommet du
réfrigérateur, le poids est diminué sur les vis de nivellement et
les roulettes, ce qui rend plus facile l’ajustement des vis.
4. Ouvrir les deux portes de nouveau et vérifier pour s’assurer
qu’elles ferment comme vous le désirez. Sinon, incliner le
réfrigérateur un peu pIus vers l’arrière en tournant les deux
vis de nivellement vers la droite. Plusieurs tours peuvent être
nécessaires et vous devriez tourner les deux vis de
nivellement de façon égale.
5. Replacer la grille de la base.
REMARQUE : S’assurer de remettre la fiche technique derrière la
grille de la base.
Raccordement de la canalisation d’eau
Lire attentivement toutes les instructions avant de commencer.
IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit
raccordé à la canalisation d’eau, placer la commande de la
machine à glaçons à la position OFF (arrêt).
Raccordement à une canalisation d’eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Trouver une canalisation d’eau froide verticale de
¹⁄₂" (12,7 mm) à 1¹⁄₄" (3,18 cm) près du réfrigérateur.
IMPORTANT :
■ S'assurer qu'il s'agit de la canalisation d'eau froide.
■ Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous.
Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci
empêche également les sédiments qu’on trouve
normalement dans l’eau de s’accumuler dans le robinet
d’arrêt.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inférieur gauche à
l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter
une longueur de 7 pi (2,1 m) pour permettre le déplacement
du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre
de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le
tube soit coupé d’équerre aux deux extrémités.
5. À l’aide d’une perceuse électrique reliée à la terre, percer un
trou de ¹⁄₄" (6,35 mm) dans le tuyau de canalisation d’eau
froide choisie.
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de prise en charge. Vérifier que le raccord du robinet est
bien engagé dans le trou de ¹⁄₄" (6,35 cm) percé dans la
canalisation et que la rondelle d’étanchéité est placée sous la
bride de prise en charge. Serrer l’écrou de serrage sur la tige
du robinet. Serrer soigneusement et uniformément les vis
fixant la bride de prise en charge sur la tuyauterie afin que la
rondelle forme une jonction étanche. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre.
7. Enfiler l’écrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémité du tube aussi loin que possible dans l’ouverture
de sortie du robinet. Visser l’écrou du raccord de
compression sur le raccord de sortie avec une clé à molette.
Ne pas serrer excessivement.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre.
Raccordement au réfrigérateur
Style 1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Enlever le ruban gommé d’expédition du tube gris, en
serpentin pour l’eau, à l’arrière du réfrigérateur.
3. Un raccord de ¹⁄₄" x ¹⁄₄" est nécessaire pour connecter le
conduit pour l'eau à une canalisation d'eau existante de la
maison. Enfiler l’écrou dans le joint à l’extrémité du tube de
cuivre.
REMARQUE : Serrer l’écrou à la main. Ensuite le serrer avec
une clé deux tours de plus. Ne pas serrer excessivement.
4. OUVRIR le robinet d’arrêt.
5. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements de la valve d’entrée d’eau) ou
les écrous qui coulent.
6. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
7. Vider le système d’eau. Voir la section “Préparation du
système d’eau”.
REMARQUE : Une période d’attente allant jusqu’à 24 heures est
nécessaire avant que l’appareil commence à produire des
glaçons.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Enlever le ruban gommé d’expédition du tube gris, en
serpentin pour l’eau, à l’arrière du réfrigérateur.

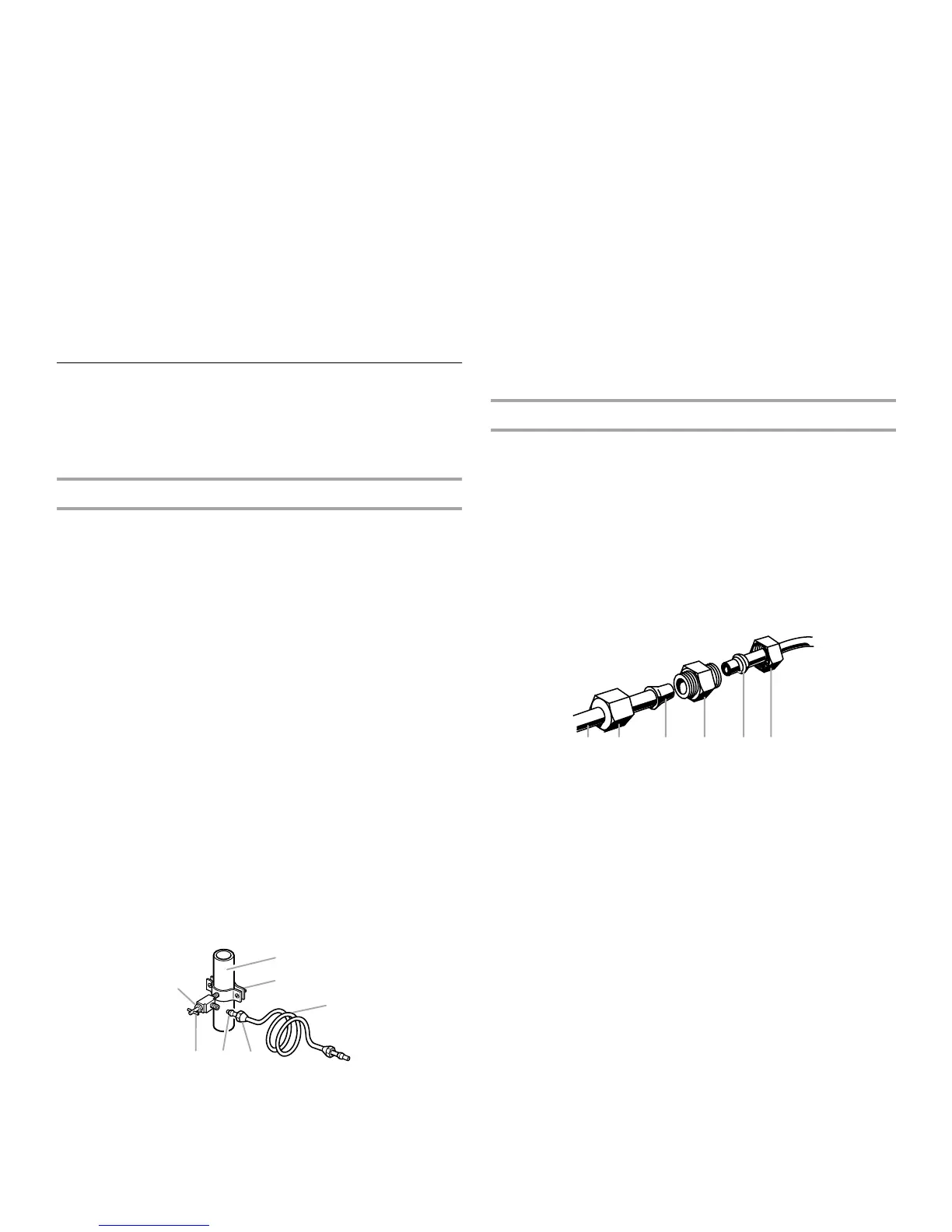

A. Canalisation d’eau froide
B. Bride de prise en charge
C. Tube en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
A
B
C
DEF
G
A. Tube vers réfrigérateur
B. Écrou (fourni)
C. Renflement
D. Raccord (fourni))
E. Virole (à acheter)
F. Écrou (à acheter)
A B C D E F
