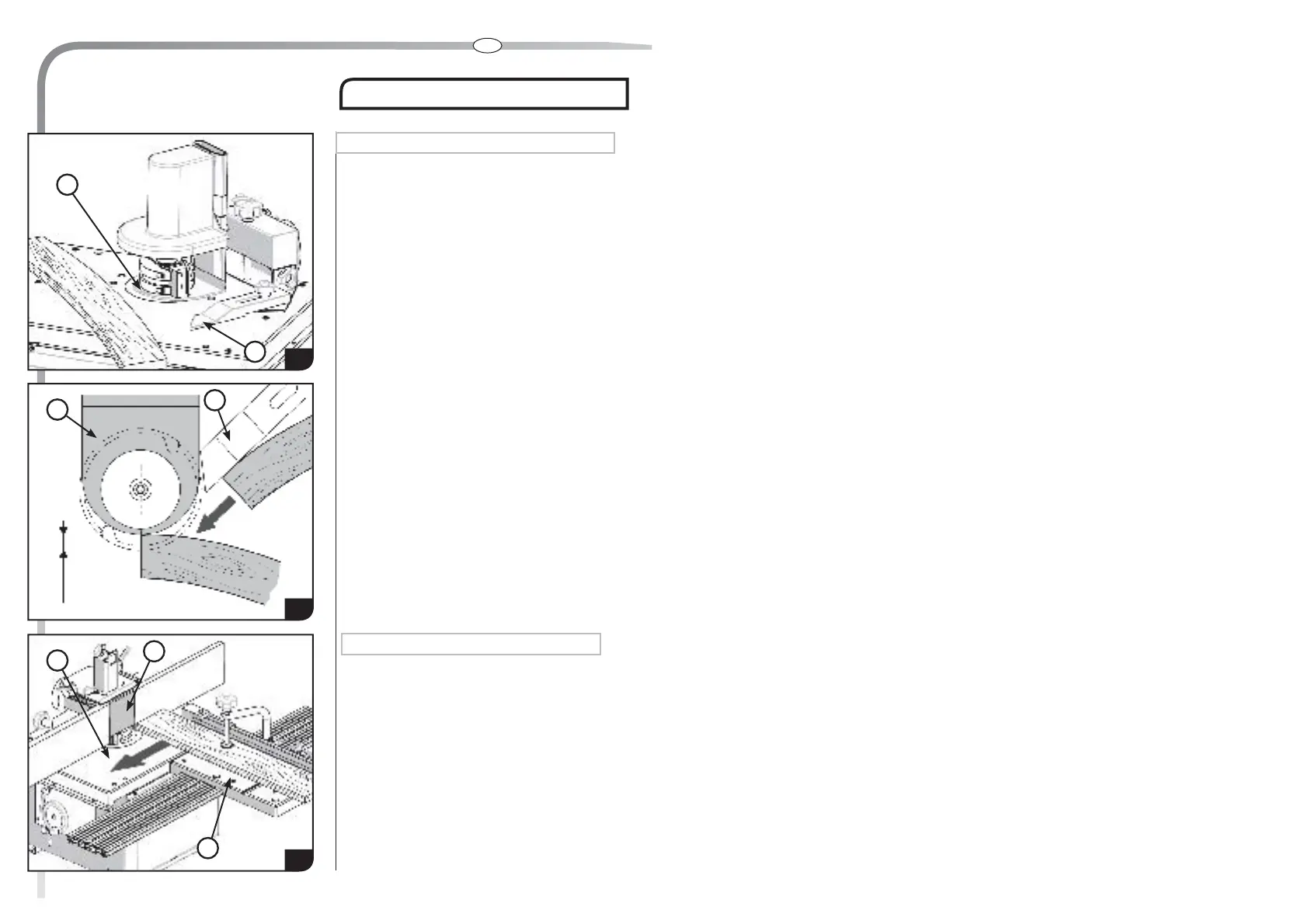

- Installer le guide de travail à l’arbre sur la table machine
(cf. «Montage du guide de travail à l’arbre»).
- Placer le guide de coupe (B3) au dessus ou au dessous de
l’outil afin qu’il serve de guide au bois à travailler.
- Régler la prise de passe (Xmax). (34)
- La butée d’attaque (B4) est utilisée pour amener la pièce de
bois vers le guide bas.
7. UTILISATION DE LA MACHINE
h. Utilisation du guide de travail à l’arbre (option)
- Régler la butée d’attaque (B4) afin qu’elle tangente la guide
de coupe (B3).
- Amener la pièce de bois en contact de la butée d’attaque (B4)
et avancer vers le guide de coupe (B3).
- Avancer la pièce de bois progressivement jusqu’à la prise de
passe maximale (Xmax).
(33)
B3
B4
35
- Installer le chariot de tenonnage sur machine
(cf. «Montage du chariot de tenonnage»).
- Réaliser un faux guide (B2) à serrer entre les 2 guides
protecteurs, afin de juste laisser sortir le tranchant de l’outil et
donc de travailler en toute sécurité.
- Placer le chariot en entrée de table machine (E1) (à droite
de l’outil).
- Brider efficacement la pièce de bois à tenonner sur le
plateau du chariot (S).
- Faire coulisser le chariot vers la sortie de table (E1).
i. Utilisation du chariot en tenonnage (option)
(35)
E1
X max
B3
B4
B2
S
