7. UTILISATION DE LA MACHINE
33

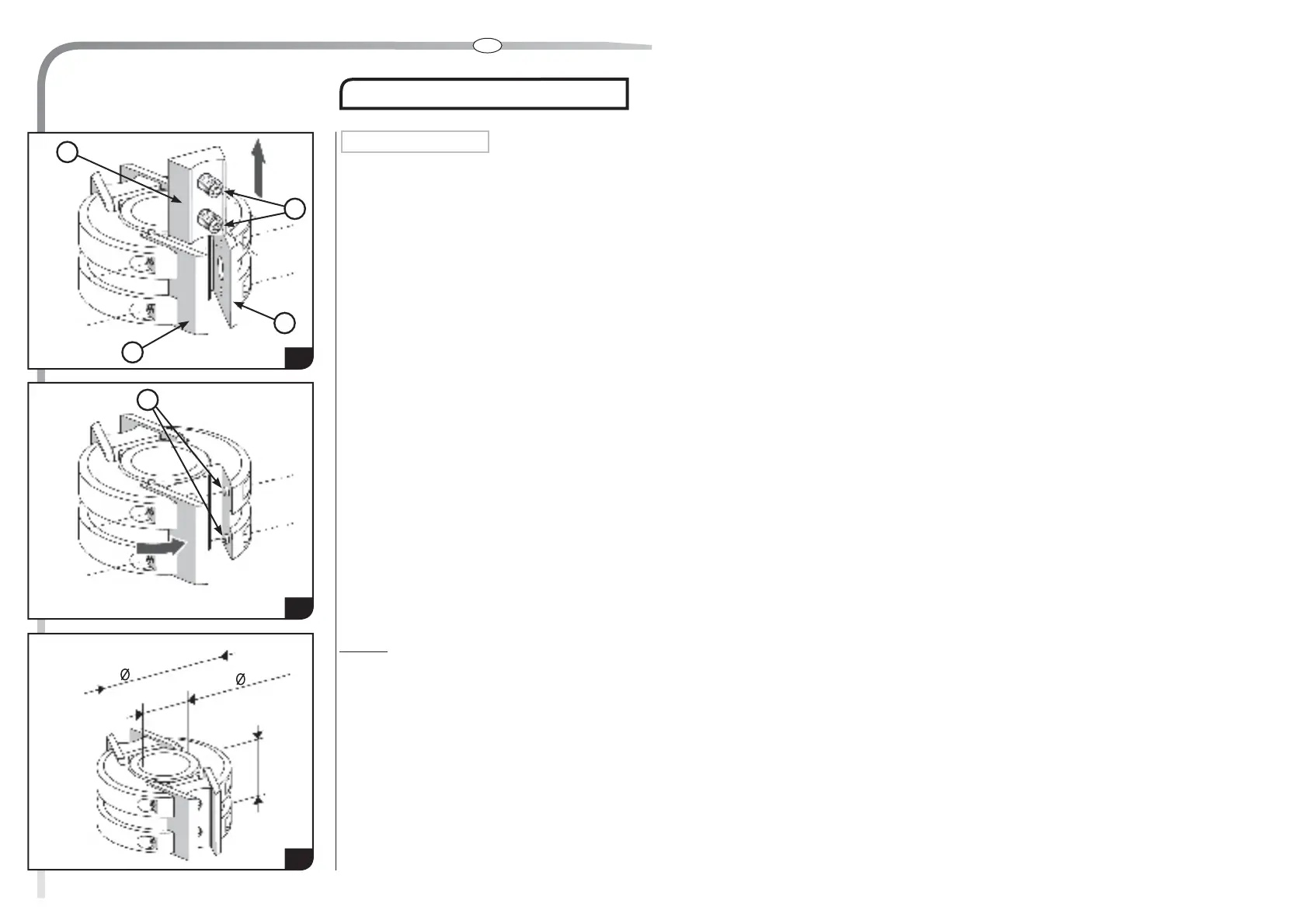

- Retirer le serre lame (I) en devissant les 2 vis (G2).
- Retirer le fer (J1) et le contre-fer (J2) de leur logement.
(Le contre-fer n’est pas affûté et sert à limiter la profondeur de
passe pour travailler en toute sécurité).
- Mettre le nouveau fer et contre-fer sur le porte-outil en veillant
au sens du tranchant du fer. Les fers se logent dans 2 tétons
prévus à cette effet (K).
- Bloquer l’ensemble en serrant les vis (G2) avec un effort de
serrage de 15 N/m.
- Effectuer la même opération pour l’autre fer et contre-fer.
- Ne pas dévisser du porte-outil les vis qui servent de téton
pour le positionnement des fers.
a. Changement des fers
(18)(19)
19
20
18
I
30 mm
K
G2
J1
J2
150 mm
maxi
60 mm
maxi
Important : Seules ces dimensions de porte outils sont
autorisées à être montées sur cette machine (20).
Seuls les outils conformes à l’EN 847-1 et marqués MAN
doivent être utilisés.
