22 DF1000 Quick Start Guide 23
4. Connecteurs
Pour garantir un fonctionnement correct et able de l'équipement, seul un câble
audio à paire torsadée, blindé et symétrique de haute qualité doit être utilisé. Les
coques de connecteur XLR doivent être de construction métallique an de fournir
un écran lorsqu'elles sont connectées et, le cas échéant, elles doivent avoir la
broche 1 connectée à l'écran du câble.

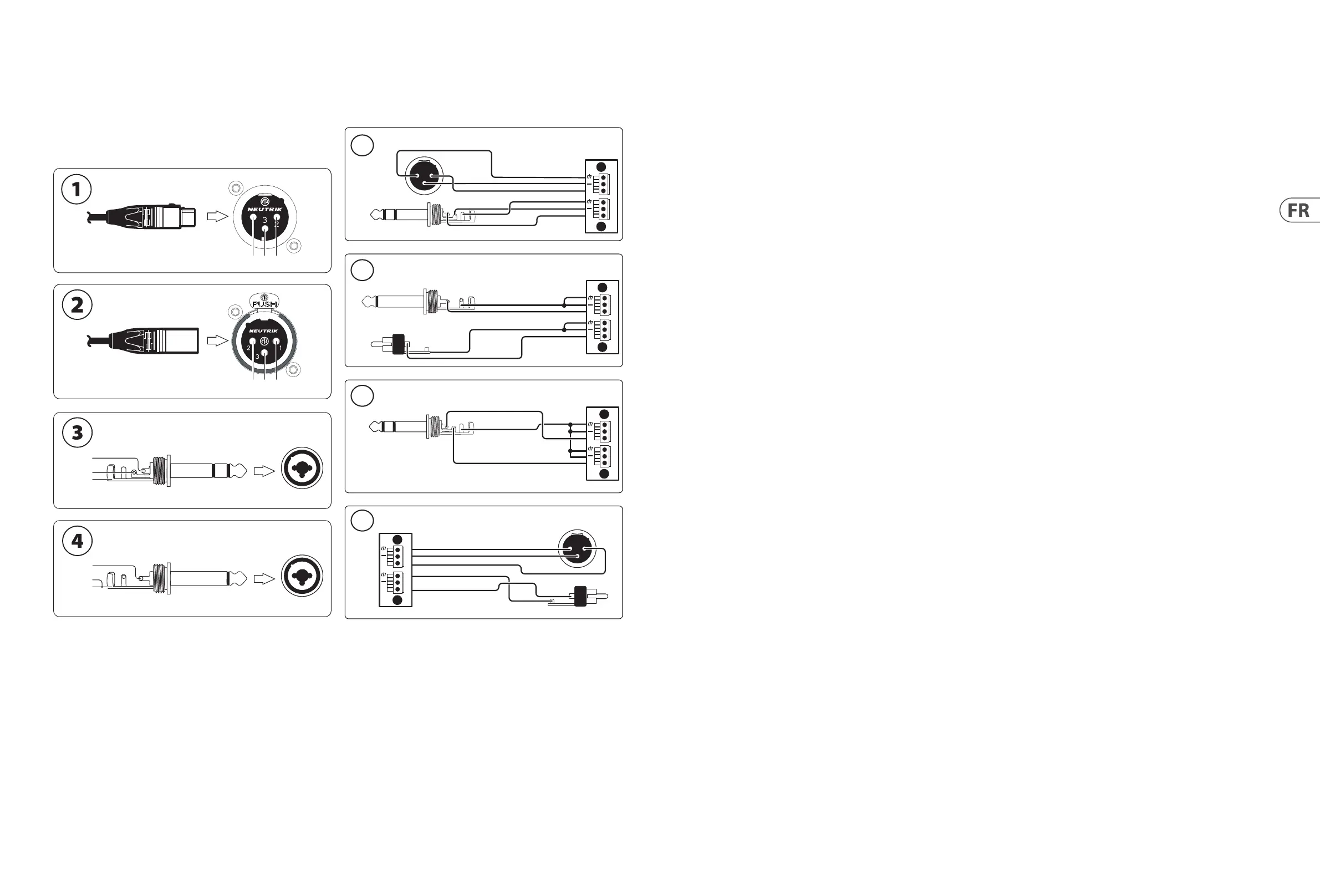

Connecteurs XLR
(1) Connecteur audio de sortie ligne symétrique. Fiche XLR femelle et
connecteur châssis XLR mâle avec les brochages suivants: 1 = masse; 2 =
chaud (+); et 3 = froid (-).
(2) Connecteur audio d'entrée ligne symétrique. Fiche XLR mâle et connecteur
châssis XLR femelle avec les brochages suivants: 1 = masse; 2 = chaud (+);
et 3 = froid (-) Connecteur audio d'entrée ligne symétrique. Fiche TRS mâle
vers connecteur châssis XLR / ¼" TRS femelle avec les brochages suivants: 1
/ manchon = masse; 2 / pointe = chaud (+); et 3 / anneau = froid (-).
(3) Connecteur audio d'entrée de ligne asymétrique. Fiche TS mâle vers
connecteur châssis XLR / TRS ¼" combiné femelle avec les brochages
suivants: 2, 3 / manchon = masse / froid (-); et 1 / pointe = chaud (+).
Connecteurs Euroblock
Le DF1000 utilise également des connecteurs Euroblock pour toutes les
connexions audio analogiques. Les graphiques suivants fournissent des
conseils pour le câblage correct des connecteurs audio courants (XLR, ¼",
RCA) aux connexions Euroblock.
(1) Entrées symétriques. Connecteurs XLR mâles et mâles ¼" TRS vers
Euroblock avec les brochages suivants: 1 / manchon = masse; 2 / pointe =
chaud (+); et 3 / anneau = froid (-).
(2) Entrées asymétriques. Connecteurs mâles ¼" TS et RCA vers Euroblock avec
les broches suivantes: manchon = masse / froid (-) et pointe = chaud (+).
(3) Stéréo asymétrique vers deux entrées symétriques. Connecteurs TRS mâles
¼" vers Euroblock avec les broches suivantes: manchon = masse / froid (-)
et pointe = chaud (+).
(4) Sorties symétriques et asymétriques. Euroblock vers XLR femelle
(symétrique) et RCA mâle (asymétrique) avec les broches suivantes:
XLR: 1 = masse; 2 = chaud (+); et 3 = froid (-).
RCA: manchon = masse; Astuce = chaud (+).
GND - +
GND-+
S
2 (+)
3 (-)
1 (gnd)
S
R
R
T
T
S
1 (+)
3 (-)
2 (gnd)
S
T
T
1
2
3
1
2
3
T R S
T R S
N/C
T S
T
S
S
R
T
S
1
2
3
4
T
S
R
T
S
T
X
X
+
+
X
X
T
S
X
X
X
X
+
+
+
+
+
+
S
T
Opération
La conguration initiale
Pour une première conguration de base avec le DF1000 dans votre système
audio, utilisez la procédure suivante:
(1) Eectuez toutes les connexions audio et d'alimentation appropriées
auDF1000.
(2) Mettez sous tension le préampli ou la table de mixage du système audio.
(3) Mettez le DF1000 sous tension.
(4) Mettez l'amplicateur de puissance du système audio sous tension.
(5) Avec le bouton ACTIVE réglé sur le mode de contournement, réglez le gain
du système audio pour un fonctionnement normal du système.
(6) Appuyez sur le bouton ACTIVE pour mettre l'appareil en mode actif.
(7) Appuyez sur le bouton RESET pour eacer la mémoire et réinitialiser
lesltres.
(8) Le DF1000 est maintenant prêt à fonctionner et détectera
automatiquement les fréquences problématiques et atténuera ces
fréquences pour éliminer le larsen.
Mode de contournement
Le mode Bypass vous permet de retirer rapidement le DF1000 du chemin du
signal. Pour utiliser le mode de contournement, procédez comme suit:
(1) Appuyez sur le bouton ACTIVE pour activer le mode de contournement.
(2) Basculez entre les modes actif et bypass pour entendre une comparaison
entre le fonctionnement du système avec et sans suppression
derétroaction.
Reset de ltre
Au l du temps, les 32 ltres individuels par canal peuvent être aectés à des
fréquences problématiques. Si une fréquence de problème supplémentaire
est alors détectée, le DF1000 réassignera automatiquement le premier ltre
à la nouvelle fréquence de problème. Il peut également être nécessaire de
réinitialiser l'appareil an de restaurer l'équilibre tonal et la réponse en fréquence
du système audio.
(1) Avant de réinitialiser l'appareil, réduisez le gain du système et assurez-
vous que tous les microphones sont désactivés.
(2) Appuyez sur le bouton RESET.
(3) La LED d'arrière-plan blanc clignotera pour indiquer que les ltres ont été
réinitialisés et que la mémoire est eacée de tous les paramètres.
(4) Augmentez lentement le gain de chaque microphone jusqu'au niveau de
fonctionnement approprié.
(5) Le DF1000 détectera et supprimera automatiquement toute fréquence
deproblème.
