Klein Tools PJSFM1 User Manual

ESPAÑOL
FRANÇAISENGLISH
FEATURE DETAILS (FIG.A)
1
Fan blades
7
Battery status indicator
2
Fan cage
8
Charging port ap
3
Fan cage arms
9
USB-C input
4
Clamp
(with rubberized grip)
10
#10D Nail Hole
5
Handle
11
Magnets (x2)
6
Power button
SYMBOLS ON PRODUCT (FIG.B)
Warning or Caution
Risk of Electrical Shock
Read Instructions
Conforms with European Economic Area directives
Conforms with United Kingdom Conformity
Assessment Requirements
WEEE: Electronics disposal
Magnet
IP54 Ingress Protection Rating
NOM (Norma Ocial Mexicana)
Independently tested by Intertek and meets
applicable standards
Energy efciency veried
OPERATING INSTRUCTIONS
Read these instructions carefully before operating and keep for
future reference.
CHARGING BATTERY
• Use the included USB-A to USB-C charging cable and connect
the USB-C end to the jobsite fan USB-C input
9
and then
connect the USB-A end to the charging source’s USB-A port.
• The battery level indicator bars will illuminate
(see TABLE 1 below):
• 4 bars solid (Red, Yellow, 2 Green solid): 100% charge
• Red solid, yellow solid, one green solid: 75% to 99% charge
• Red solid, yellow solid, one green blinking: 50% to 74% charge
• Red solid, yellow blinking: 25% to 49% charge
• Red blinking: 0% to 24% charge
• A full charge could take up to 4.5 hours, depending on the
charger’s output. Charge completely before using. To maximize
battery life, see MAINTENANCE section (other side).
• To check the battery level, press and hold the power button for
5 seconds. The battery level will illuminate without changing the
speed of the fan
TABLE 1
Not Illuminated Green Yellow Red Blinking
LED
Status % Charged
4 bars solid
(Red, Yellow, 2 Green solid)
100% charge remaining
Red solid, yellow solid, one green
solid, one green blinking
75% to 99%
charge remaining
Red solid, yellow solid, one green
blinking
50% to 74%
charge remaining
Red solid, yellow blinking
25% to 49%
charge remaining
Red blinking
0% to 24%
charge remaining
No LEDs illuminated
0% charge remaining,
rechargnig required
USING THE FAN
Pressing the power button will show battery level, releasing
the button will turn on the fan:
• Press and release once to turn the fan on HIGH
• Press and release a second time to turn the fan on LOW
• Press and release a third time to turn the fan OFF
NOTE: When charging the fan, the unit will operate at
LOW speed only.
MOUNTING OPTIONS
• Clamp – open the clamp by squeezing the handles together.
Open the clamp fully and push as far onto the intended object
before releasing the clamp. The rubberized texture inside the
clamp provides better grip to materials including conduit.
• Magnets – two magnets can be placed onto any ferrous surface.
For best results, mount the fan with the magnets aligned
vertically.
• Nail hole – place the hole over the nail head and slide into the slot
for secure mounting.
TROUBLESHOOTING
PJSFM1 will NOT recharge IF:
• The charging cable (USB-A to USB-C) is damaged. Replace with
equivalent (USB-A to USB-C) charging cable.
• The charging source or device is unable to meet specified
charging requirements. Use appropriate charging source or
device that meets specified charging requirements.
• The connector on the charging source is damaged, replace
charging source.
FCC & IC COMPLIANCE
See this product’s page at www.kleintools.com
for FCC compliance information.
Canada ICES-003 (B) / NMB-003 (B)
1
2

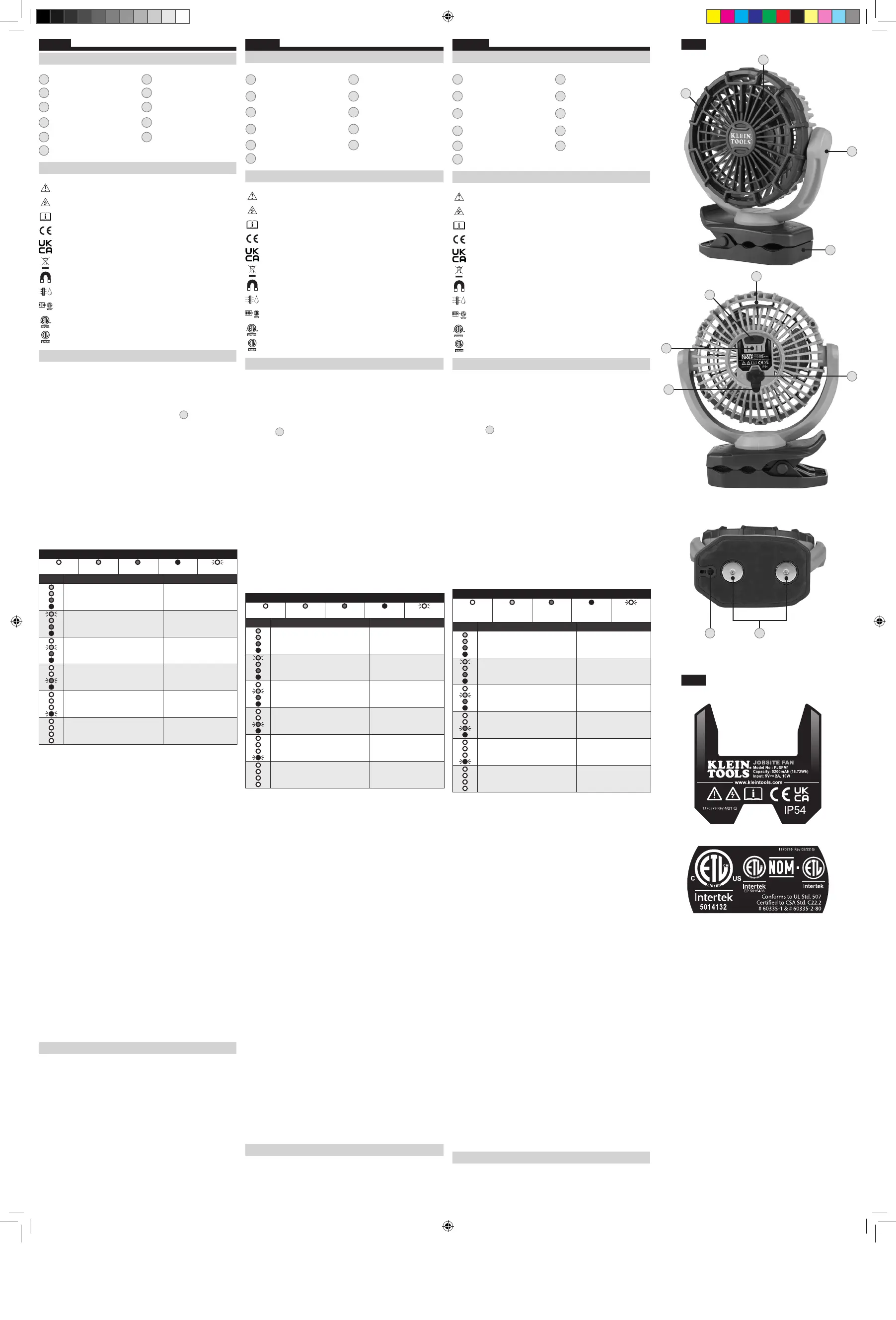

FIG. A
FIG. B
3
4
5
6
7
9
8
1110
DETALLES DE LAS CARACTERÍSTICAS (FIG. A)
1
Aspas del ventilador
7
Indicador de estado
de batería
2
Rejilla
8
Solapa del puerto
de carga
3
Brazos de la rejilla
9
Entrada USB-C
4
Pinza
(con agarre de goma)
10
Agujero para clavo
n.º10D
5
Mango
11
Imanes (2)
6
Botón de encendido
SÍMBOLOS DEL PRODUCTO (FIG. B)
Advertencia o precaución
Riesgo de choque eléctrico
Lea las instrucciones
Cumple con las normas del Espacio Económico Europeo
Cumple con los Requisitos de la Conformidad
Evaluada por el Reino Unido (UKCA)
WEEE: Eliminación de aparatos electrónicos
Imán
Protecciones de ingreso IP54
NOM (Norma Ocial Mexicana)
Sometido a pruebas de forma independiente
por Intertek; cumple con las normas aplicables
Vericación de eciencia energética
INSTRUCCIONES DE FUNCIONAMIENTO
Lea estas instrucciones con atención antes de usar la batería
y consérvelas para consultarlas en el futuro.
CARGAR LA BATERÍA
• Utilice el cable de carga USB-A a USB-C incluido y conecte el
extremo USB-C a la entrada USB-C del ventilador para el lugar de
trabajo
9
, y luego conecte el extremo USB-A al puerto USB-A
de la fuente de carga.
• Las barras indicadoras del nivel de batería se encenderán
(ver TABLA1 más adelante):
• 4barras fijas (roja, amarilla y 2verdes fijas): 100% de carga
• Roja fija, amarilla fija, una verde fija: 75% al 99% de carga
• Roja fija, amarilla fija, una verde intermitente:
50% al 74% de carga
• Roja fija, amarilla intermitente: 25% al 49% de carga
• Roja intermitente: 0% al 24% de carga
• Una carga completa podría tomar hasta 4,5horas, dependiendo
de la salida del cargador. Cárguela completamente antes de
usarla. Para maximizar
la vida útil de la batería, vea la sección MANTENIMIENTO
(en el reverso).
• Para verificar el nivel de la batería, mantenga presionado el
botón de encendido durante 5segundos. El nivel de la batería se
iluminará sin que se cambie la velocidad del ventilador.
TABLA1
No se enciende Verde Amarillo Rojo Intermitente
LED
Estado Porcentaje de carga
4barras fijas
(roja, amarilla y 2verdes fijas)
100% de carga restante
Roja fija, amarilla fija, una verde fija,
una verde intermitente
75% a 99%
de carga restante
Roja fija, amarilla fija, una verde
intermitente
50% a 74%
de carga restante
Roja fija, amarilla intermitente
25% a 49%
de carga restante
Roja intermitente
0% a 24%
de carga restante
Ningún LED encendido
0% de carga restante,
se debe recargar
USO DEL VENTILADOR
Presione el botón de encendido; verá el nivel de batería.
Suéltelo; se encenderá el ventilador:
• Presiónelo y suéltelo una vez para encender el ventilador en
ALTO
• Presiónelo y suéltelo dos veces para encender el ventilador en
BAJO
• Presiónelo y suéltelo tres veces para APAGAR el ventilador
NOTA: Cuando se esté cargando el ventilador, la unidad
funcionará solo a BAJA velocidad.
OPCIONES DE INSTALACIÓN
• Pinza: abra la pinza presionando ambos mangos hasta que
queden completamente juntos. Abra la pinza completamente y
despliéguela completamente sobre el objeto deseado. La textura
de goma dentro de la pinza proporciona un mejor agarre a
materiales, incluidos tubosconduit.
• Imanes: dos imanes que pueden colocarse sobre cualquier
superficie ferrosa. Para mejores resultados, instale
el ventilador con los imanes alineados de forma vertical.
• Agujero de clavo: coloque el agujero sobre la cabeza
del clavo y deslícelo dentro de la ranura para una instalación
segura.
SOLUCIÓN DE PROBLEMAS
El PJSFM1 NO se recargará SI:
• El cable de carga (USB-A a USB-C) está dañado. Reemplácelo
con un cable de carga similar (USB-A a USB-C).
• La fuente de carga, o el dispositivo, no puede cumplir los
requisitos de carga especificados. Utilice una fuente de carga
adecuada o un dispositivo que cumpla los requisitos de carga
especificados.
• El conector de la fuente de carga está dañado; reemplace la
fuente de carga.
CONFORMIDAD CON LA NORMATIVA FCC/IC
Puede leer la información sobre la normativa FCC
paraesteproducto en www.kleintools.com.
ICES-003 (B)/NMB-003 (B) de Canadá
CARACTÉRISTIQUES DÉTAILLÉES (FIG.A)
1
Pales de ventilateur
7
Indicateur d’état
de la batterie
2
Cage du ventilateur
8
Clapet du port
de chargement
3
Supports de la cage
du ventilateur
9
Entrée USB-C
4
Pince
(avec prise caoutchoutée)
10
Trou de clouage n
o
10D
5
Poignée
11
Aimants (2)
6
Bouton de mise en marche
SYMBOLES SUR LE PRODUIT (FIG.B)
Avertissement ou mise en garde
Risque de choc électrique
Lire les instructions
Conforme aux directives de l’Espace économique européen
Conforme aux Exigences de L’évaluation
de la Conformité du Royaume-Uni (UKCA)
DEEE– Élimination de l'électronique
Aimant
Protection contre les inltrations IP54
NOM (norme ofcielle du Mexique)
Produit testé de manière indépendante par Intertek et
qui répond aux exigences des normes applicables
Vérication de l’efcacité énergétique
INSTRUCTIONS D’UTILISATION
Veuillez lire attentivement les présentes instructions avant
d’utiliser cet appareil, et les conserver à des fins de référence.
CHARGEMENT DE LA BATTERIE
• Insérez l’extrémitéUSB-C du câble de recharge USB-A vers
USB-C fourni dans le port d’entréeUSB-C du ventilateur pour le
chantier
9
, puis insérez l’extrémitéUSB-A dans le portUSB-A
de la source de recharge.
• Les barres de l’indicateur d’état de la batterie s’allument
(voir le tableau1).
• 4barres, éclairage continu (rouge, jaune et 2vertes):
100% de charge
• Rouge, jaune et 1verte: 75% à 99% de charge
• Rouge, jaune et 1verte qui clignote: 50% à 74% de charge
• Rouge et 1jaune qui clignote: 25% à 49% de charge
• Rouge qui clignote: 0% à 24% de charge
• Une charge complète s’effectue habituellement en 4,5heures
ou moins, selon la puissance de sortie du chargeur. Chargez
complètement l’appareil avant de l’utiliser. Pour optimiser la
durée de vie de la batterie, consultez la section ENTRETIEN se
trouvant au verso.
• Pour vérifier le niveau de charge de la batterie, appuyez sur le bouton
de mise sous tension et maintenez-le enfoncé pendant 5secondes. Le
niveau correspondant s’illumine sans modifier la vitesse du ventilateur.
TABLEAU1
Voyant
non allumé
Vert Jaune Rouge Clignotant
DEL
État % de charge
4barres, éclairage continu
(rouge, jaune et 2vertes)
100% de charge restante
Rouge, jaune et 2vertes, dont une
qui clignote
75 à 99%
de charge restante
Rouge, jaune et 1verte qui clignote
50 à 74%
de charge restante
Rouge et 1jaune qui clignote
25 à 49%
de charge restante
Rouge qui clignote
0 à 24%
de charge restante
Aucun voyantDEL allumé
0% de charge restante,
chargement nécessaire
UTILISATION DU VENTILATEUR
Appuyez sur le bouton de mise en marche pour connaître le niveau
de charge de la batterie et relâchez-le pour allumer le ventilateur:
• Appuyez sur le bouton de mise en marche et relâchez-le une
seule fois pour activer le mode élevé.
• Appuyez sur le bouton de mise en marche et relâchez-le une
seconde fois pour activer le mode faible.
• Appuyez sur le bouton de mise en marche et relâchez-le une
troisième fois pour éteindre le ventilateur.
REMARQUE: Pendant la recharge du ventilateur, celui-ci
fonctionne uniquement en mode faible.
OPTIONS DE MONTAGE
• Pince– Ouvrez la pince en serrant les poignées fermement.
Ouvrez la pince complètement, puis insérez-la le plus loin
possible dans l’objet voulu avant de la relâcher. La texture
caoutchoutée à l’intérieur de la pince offre une prise améliorée
sur les matériaux, y compris sur les conduites.
• Aimants– Les deux aimants peuvent être placés sur toute surface
ferreuse. Pour des résultats optimaux, montez le ventilateur de
manière à ce que les aimants soient alignés à la verticale.
• Trou de clouage– Placez la tête du clou vis-à-vis le trou, puis
faites-la glisser dans la fente pour un montage sécuritaire.
DÉPANNAGE
Le PJSFM1 ne peut PAS se recharger dans les cas suivants:
• Le câble de recharge USB-A vers USB-C est endommagé.
Remplacez-le par un câble de recharge USB-A vers USB-C
équivalent;
• L’appareil ou la source de recharge n’est pas en mesure de
répondre aux exigences de recharge indiquées. Utilisez un
appareil ou une source de recharge approprié qui répond aux
exigences de recharge indiquées;
• Le connecteur de la source de recharge est endommagé.
Remplacez la source de recharge.
CONFORMITÉ FCC ET IC
Consultez la page de ce produit à l’adresse www.kleintools.com
pour obtenir des renseignements sur la conformité à la Federal
Communications Commission (FCC).
CanadaICES-003(B)/NMB-003(B)
EP 5015436
EP 5015436
EP 5015436
Dwg Name: PJSFM1-1390311ART Dwg No: 1390311
ECO No: 50890 Pkg Dwg Ref: 1290855 Rev: D
Finish Coat Requirements: N/A
PJSFM1-1390311ART.indd 2PJSFM1-1390311ART.indd 2 7/24/2023 2:04:45 PM7/24/2023 2:04:45 PM

Klein Tools PJSFM1 Specifications

General

Type	Household blade fan
Placement	Ceiling, Floor, Table, Wall
Noise level	60 dB
Fan diameter	194 mm
Product color	Grey, Orange
LED indicators	Battery level
Auto oscillating	-
Housing material	Polypropylene (PP)
Number of speeds	2
Height adjustment	No
Number of fan blades	3
Vertical rotation angle	0 - 360 °
Battery type	Lithium-Ion (Li-Ion)
AC input voltage	5 V
Power source type	Battery
Power consumption (typical)	10 W
Manual	Yes
Cables included	USB Type-C

Weight and Dimensions

Depth	105 mm
Width	229 mm
Height	267 mm
Weight	1100 g
