Klipsch R-41M User Manual

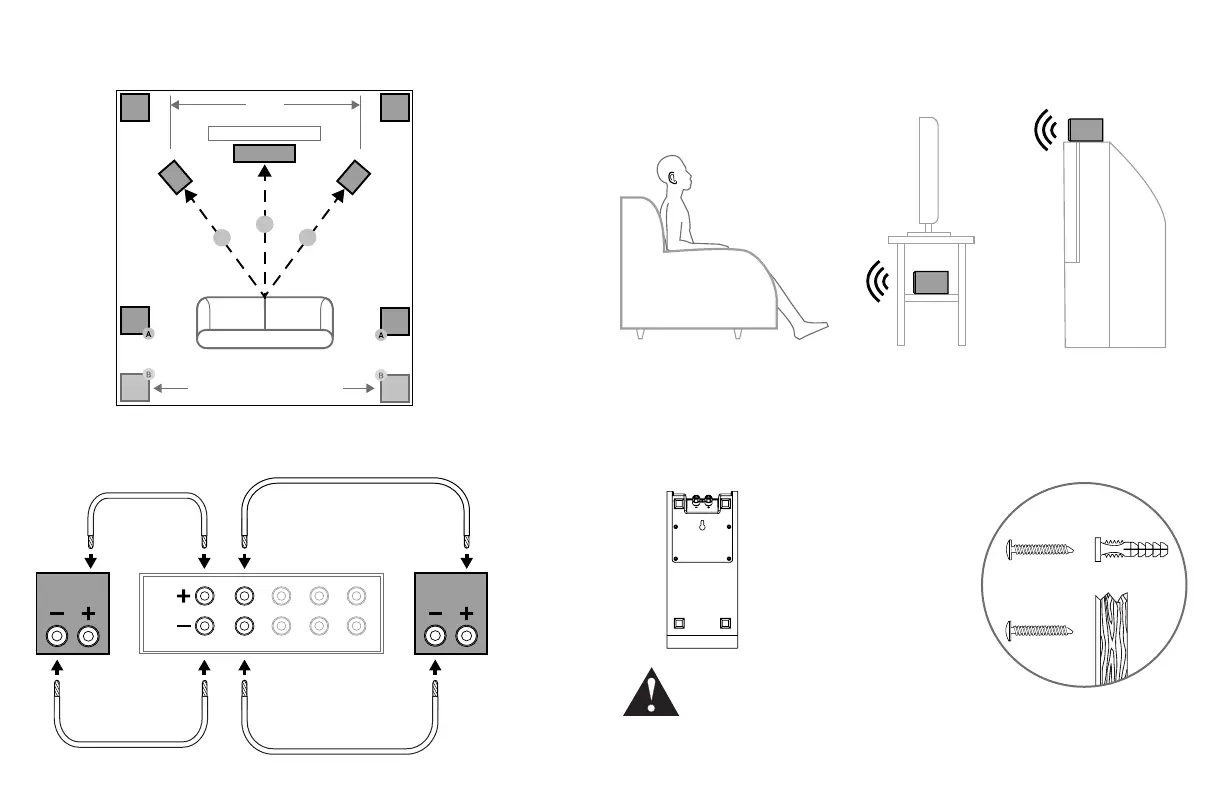

FIGURA 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH
FIGURA 2
CANAL CENTRAL
FIGURA 4
MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED
FIGURA 3
CONEXIONES ESTÁNDAR
S
S
TV
C
L R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left
S
S
TV
C
L
R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left
S
S
TV
C
L R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left
S
S
TV
C
L R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left
6’ - 15’
Sub
(Subwoofer)
Colocación opcional lateral del
altavoz surround
(Se prefiere la opción A)
Tornillos Nº 10 o Nº 12 de 2.5 plg. a 3 plg. de
cabeza troncocónica para madera
Móntelos en un paral de pared o utilice
anclas. Deje expuesto 1/4 de plg.
PRECAUCIÓN
No utilice el agujero en forma
de ojo de cerradura para hacer
montaje en el cielo raso.
Debajo
Encima
O BIEN
Delantera
izquierda
Delantera
derecha
Sub
(Subwoofer)
O BIEN
S
S
TV
C
L R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left

Klipsch R-41M Specifications

General

Frequency Response	68Hz - 21kHz +/- 3dB
Sensitivity	90 dB
Nominal Impedance	8 Ohms
Crossover Frequency	1, 730Hz
High Frequency Driver	1" Aluminum LTS tweeter mated to a 90 x 90 square Tractrix Horn
Enclosure Material	MDF
Enclosure Type	Bass-Reflex via rear-firing port
Power Handling	50W (200W peak)
Low Frequency Driver	4" Copper Spun IMG Woofer
Dimensions	11.3" x 5.75" x 7.9" (28.7cm x 14.6cm x 20.1cm)
