Klipsch R-41M User Manual

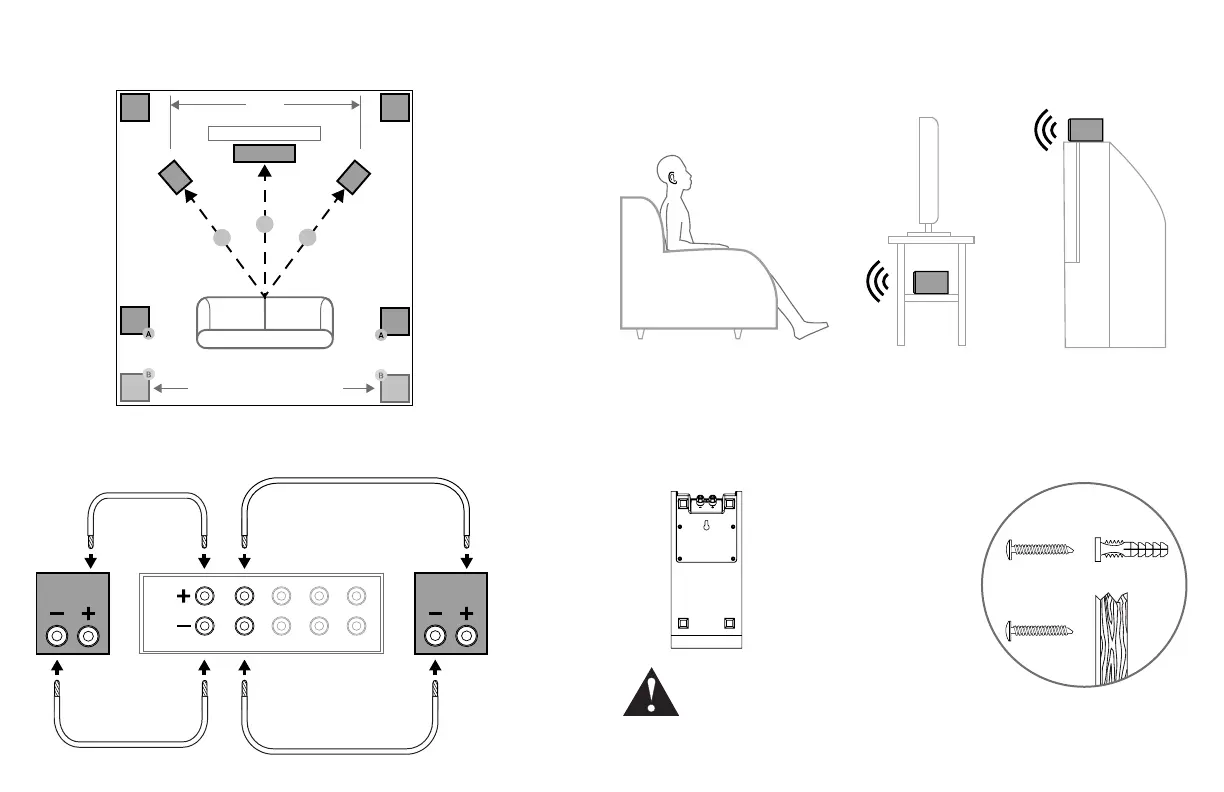

FIGURA 1
COLLOCAZIONE DEGLI ALTOPARLANTI NELL’AREA DI ASCOLTO
FIGURA 2
CANALE CENTRALE
FIGURA 4
FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND
FIGURA 3
CONNESSIONI STANDARD
S
S
TV
C
L R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left
S
S
TV
C
L
R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left
S
S
TV
C
L R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left
S
S
TV
C
L R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left
6’ - 15’
(Subwoofer)
Collocazione facoltativa
surround laterali
(è preferibile l’opzione A)
Viti per legno a testa tronco-conica da
6,35 – 7,62 mm (n. 10 o 12)
Serrare le viti direttamente nel montante o nei tasselli,
lasciandone sporgere le teste di 6 mm.
ATTENZIONE
Non utilizzare la scanalatura per
vite per fissare l’altoparlante
al soffitto.
Sotto
Sopra
OPPURE
Sx anteriore Dx anteriore
(Subwoofer)
OPPURE
S
S
TV
C
L R
X
Y
Z
SL
SR
SL
SR
X=Y=Z
Front Right Front Left

Klipsch R-41M Specifications

General

Frequency Response	68Hz - 21kHz +/- 3dB
Sensitivity	90 dB
Nominal Impedance	8 Ohms
Crossover Frequency	1, 730Hz
High Frequency Driver	1" Aluminum LTS tweeter mated to a 90 x 90 square Tractrix Horn
Enclosure Material	MDF
Enclosure Type	Bass-Reflex via rear-firing port
Power Handling	50W (200W peak)
Low Frequency Driver	4" Copper Spun IMG Woofer
Dimensions	11.3" x 5.75" x 7.9" (28.7cm x 14.6cm x 20.1cm)
