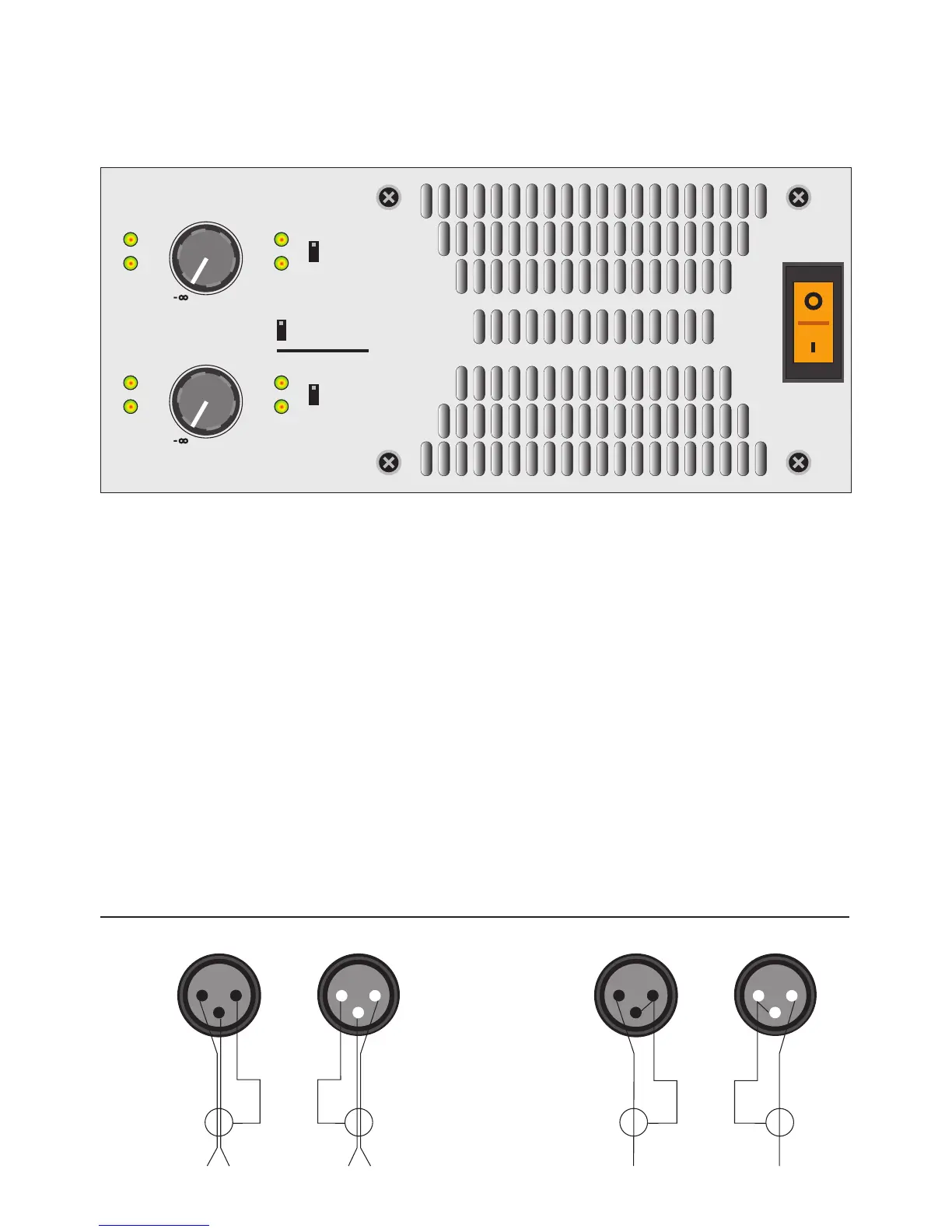

KME SPS 2400 - Control Panel

Bedienfeld
Endstufe 2 x 600 W (BASS):
1 Lautstärkeregler
2 3-Farben-LED AMP (Kanäle A u. B) :
grün Endstufe an
orange Endstufe wegen zu hoher Temperatur abgeschalten
rot Endstufe abgeschalten - Protect Modus
3 3-Farben-LED LEVEL (Kanäle A u. B) :
grün Signal liegt an (Indikator)
orange Nennpegel
rot Eingangspegel zu hoch
Endstufe 2 x 400 W (MID/HIGH):
4 Lautstärkeregler
5 3-Farben-LED AMP (Kanäle A u. B) :
grün Endstufe an
orange Endstufe wegen zu hoher Temperatur abgeschalten
rot Endstufe abgeschalten - Protect Modus
6 3-Farben-LED LEVEL (Kanäle A u. B) :
grün Signal liegt an (Indikator)
orange Nennpegel
rot Eingangspegel zu hoch
7 Schalter für Höhenanhebung HIGH BOOST
8 Schalter zur Auswahl einer von 3 Betriebsarten
9 Schalter für pegelabhängige Basskorrektur BASS DYNAMIC
10 Netzschalter POWER
Control Panel
poweramp 2 x 600 watts (BASS):
1 volume control
2 3-colors-LED AMP (channels A and B) :
green poweramp on
orange poweramp off, temperature to high
red poweramp off - protect mode
3 3-colors-LED LEVEL (channels A and B) :
green input signal comes in (indicator)
orange nominal level of input signal
red input level to high
poweramp 2 x 400 watts (MID/HIGH):
4 volume control
5 3-colors-LED AMP (channels A and B) :
green poweramp on
orange poweramp off, temperature to high
red poweramp off - protect mode
6 3-colors-LED LEVEL (channels A and B) :
green input signal comes in (indicator)
orange nominal level of input signal
red input level to high
7 switch for HIGH BOOST
8 switch for selection of using mode (3 modes available)
9 switch for BASS DYNAMIC
10 mains switch POWER
AMP
CHANNEL
A
CHANNEL
A
CHANNEL
B
USING MODES
Fx ON
Fx ON
Fx OFF
BASS MONO
BASS STEREO
2 x LINEAR
I
II
III
HIGH
BOOST
ON
OFF
LEVEL
AMP
LEVEL LEVEL
AMP
LEVEL
( BASS)
(MID/HI)
VOL 2
VOL 1
-46
-58
-72
-100
-120
-84
0dB
-46
-58
-30
-16
-2
-72
-100
-120
-84
POWER
CHANNEL
B
BASS
DYNAMIC
ON
OFF
AMP
0dB
-30
-16
-2
1
4
22
33
55
66
7
9
10
8
Kanäle
Au.B/
channels
A and B
symmetrischer
Anschluß XLR-
Buchsen /
balanced
connection
of XLR
+
+
-
-
1 GROUND
2 SIGNAL +
3 SIGNAL
-
12
3
12
3
21
3
21
3
Kanäle
Au.B/
channels
A and B
unsymmetrischer
Anschluß XLR-
Buchsen /
unbalanced
connection
of XLR
+
+
1 GROUND
2 SIGNAL +
3 GROUND
12
3
12
3
21
3
21
3
