C
INSTRUCCIONES DE ENSAMBLAJE
14

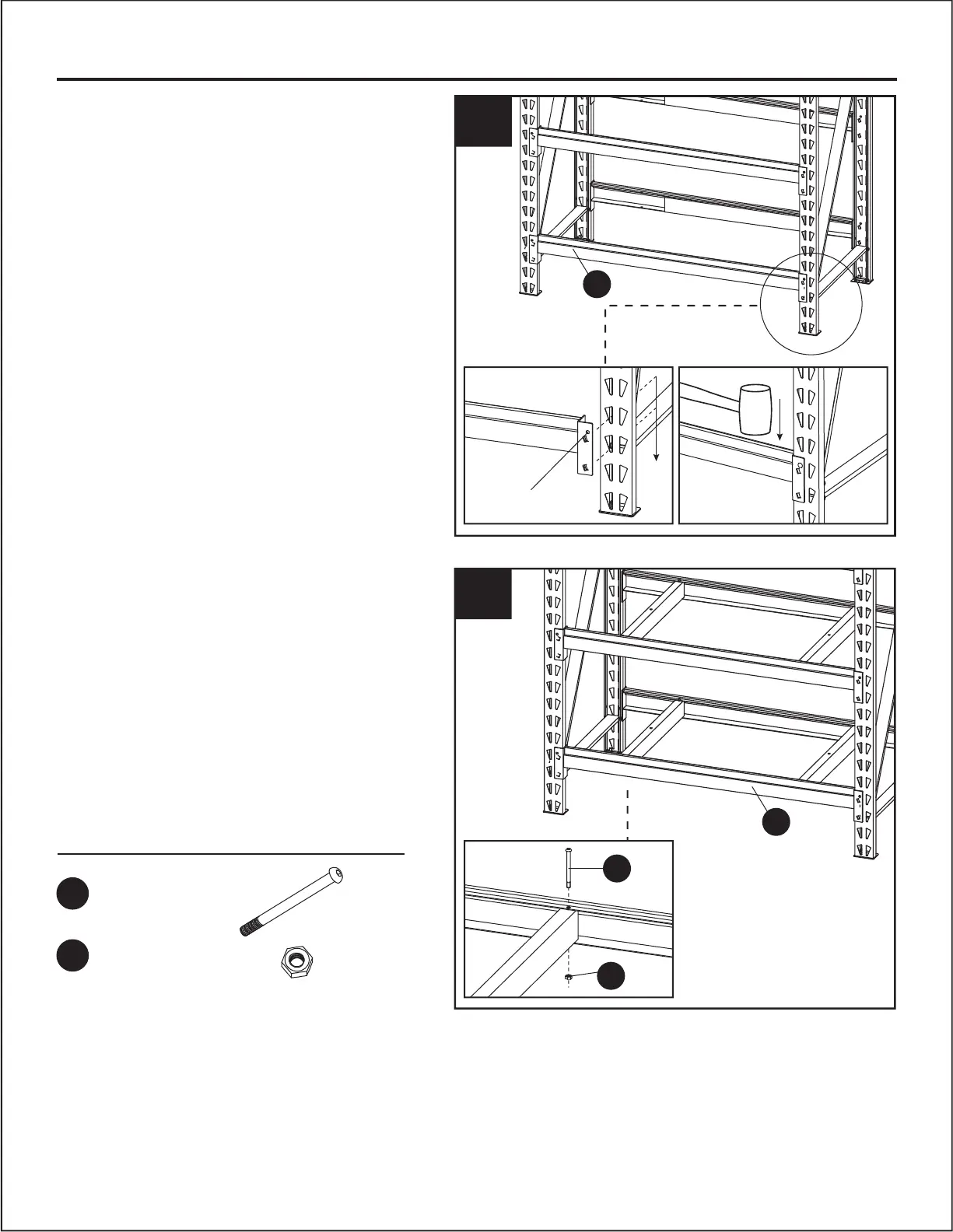

4. Gire hacia afuera el extremo libre de los
tubos cuadrados en las vigas largas (C)
hasta que estén perpendiculares a las
vigas largas al mismo nivel, luego alinee
los orificios y asegúrelos con pernos M6 x
70 mm (BB) y contratuercas M6 (CC).
Nota: asegúrese de que cada extremo libre
del tubo de acero esté asegurado a la viga
larga opuesta y que el otro extremo esté
preensamblado.
Aditamentos utilizados
BB
x 6
M6 x 70 mm
Perno
CC
x 6
M6
Contratuerca
Nota: la viga larga con el logotipo de Kobalt
debe colocarse en la esquina superior
derecha de la parte frontal. Se recomienda
utilizar un mazo de goma para colocar las
vigas largas en su lugar. Cada juego de
vigas largas en el mismo nivel debe estar a
la misma altura con 2 tubos de acero.
3. Deslice las lengüetas de la abrazadera de la
viga larga con 1 tubos de acero (C) en la
unidad ensamblada en la ubicación más
baja deseada con un movimiento hacia
abajo. Asegúrese de que el orificio del
pasador de fijación esté en la parte superior
y que la viga larga (C) esté al ras con
respecto a la estructura vertical. Repita el
procedimiento anterior para otra viga (C) en
el lado opuesto pero al mismo nivel.
Continúe ensamblando cada nivel de abajo
hacia arriba y de adelante hacia atrás.
4
C
BB
CC
Orificio del
pasador de fijación
3
